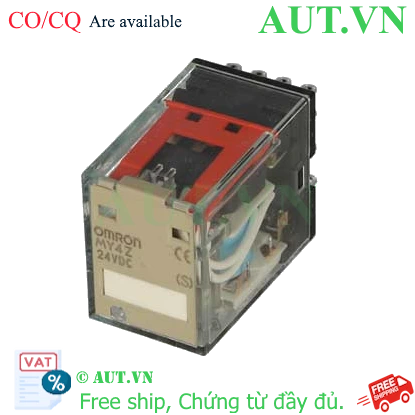

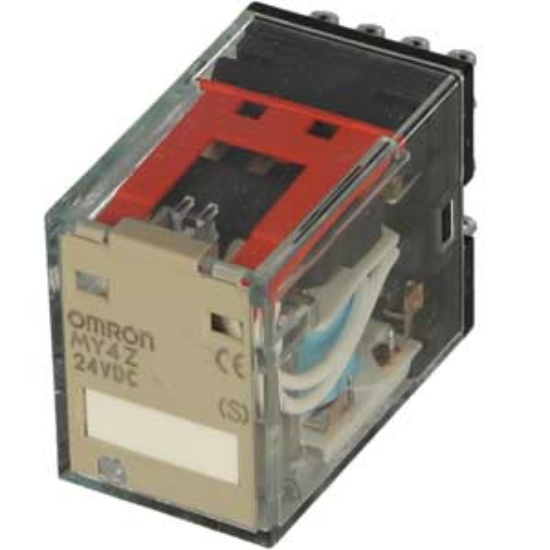

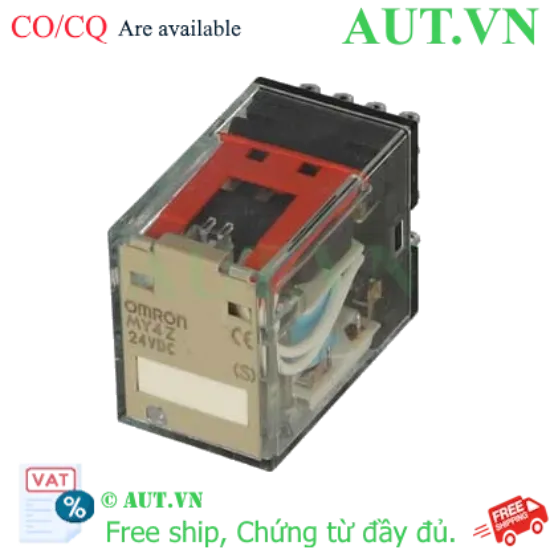

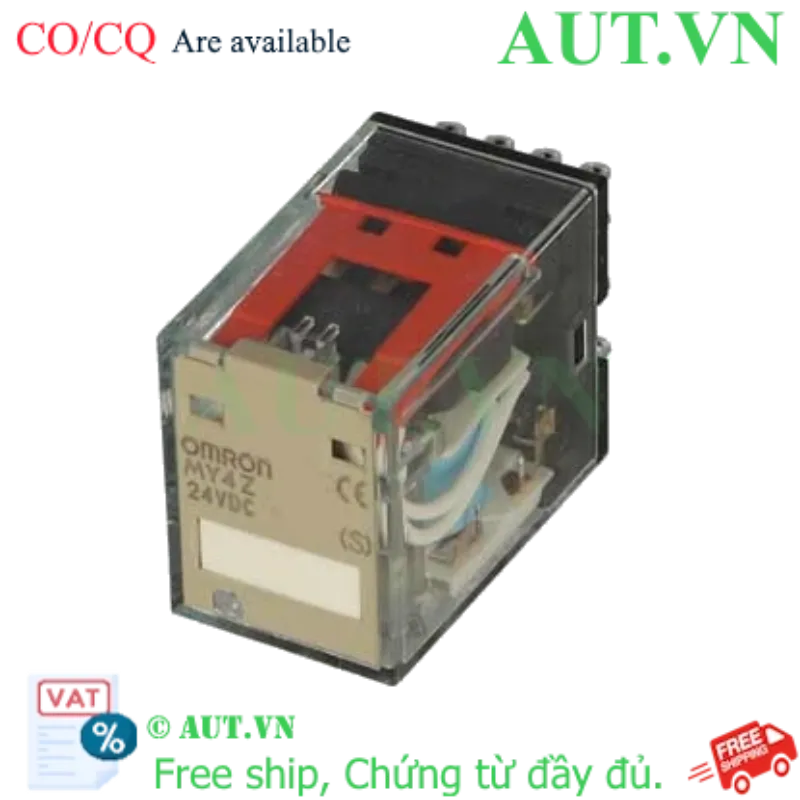

Rơ le trung gian Omron MY4Z DC24 (S) 14 Chân | Tiếp điểm mạ vàng, Có chốt Test

Thương hiệu: Omron (Nhật Bản) - Chính hãng tại AUT VN.
Model: MY4Z DC24 (S) - Dòng cao cấp chuyên dụng.
Tiếp điểm: Mạ vàng kép (Bifurcated Gold-plated) chống oxy hóa cực tốt.
Tính năng: Tích hợp chốt Test cơ học (Mechanical Test Button) kiểm tra nhanh.
Cấu hình: 14 chân, 4PDT (4 cực 2 vị trí) linh hoạt.
Điện áp cuộn dây: 24VDC, chuyên dùng cho hệ thống điều khiển PLC.

nhà chế tạo: Omron

SKU: MY4Z DC24 (S)

Tải xuống mẫu

Giá cũ: 349.650 ₫

Giá bán: 279.720 ₫

Giải pháp truyền dẫn tín hiệu chính xác với Rơ le trung gian Omron MY4Z DC24 (S)

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc duy trì sự ổn định của các tín hiệu logic cực nhỏ là một thách thức lớn. Rơ le trung gian Omron MY4Z DC24 (S) ra đời để giải quyết triệt để vấn đề này. Khác với các dòng rơ le thông thường sử dụng tiếp điểm bạc dễ bị oxy hóa, model MY4Z sở hữu công nghệ tiếp điểm mạ vàng kép (Bifurcated gold-plated), giúp đảm bảo độ dẫn điện tối ưu ngay cả với dòng điện cực thấp. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết chất lượng chuẩn Nhật Bản cho mọi hệ thống điều khiển.

Điểm nổi bật vượt trội của Omron MY4Z DC24 (S)

Công nghệ tiếp điểm mạ vàng chuyên dụng: Loại bỏ hoàn toàn hiện tượng tăng điện trở tiếp xúc do bụi bẩn hoặc độ ẩm, cực kỳ quan trọng khi truyền tín hiệu từ cảm biến hoặc ngõ ra PLC.
Chốt kiểm tra cơ học (Mechanical Test Button): Cho phép kỹ thuật viên cưỡng bức đóng tiếp điểm để kiểm tra mạch tải mà không cần cấp nguồn, giúp rút ngắn thời gian chẩn đoán lỗi hệ thống.
Cấu hình 4PDT mạnh mẽ: Với 14 chân và 4 cực chuyển đổi, bạn có thể điều khiển đồng thời 4 mạch độc lập, tối ưu hóa không gian lắp đặt trong tủ điện.
Độ bền và độ tin cậy cao: Thiết kế đạt tiêu chuẩn công nghiệp, chịu được rung động và môi trường vận hành khắc nghiệt tại các nhà máy.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Mã sản phẩm (Model)	MY4Z DC24 (S)
Thương hiệu	Omron (Nhật Bản)
Điện áp định mức cuộn dây	24VDC
Số chân kết nối	14 Chân (Pin)
Cấu hình tiếp điểm	4PDT (4 Change-over)
Dòng điện định mức (Contact Rating)	5A
Kiểu tiếp điểm	Mạ vàng kép (Gold-plated)
Nhiệt độ vận hành	-55°C đến +70°C

Nguồn tham khảo: Omron Industrial Automation Official

Lợi ích khi sử dụng Omron MY4Z DC24 (S) tại AUT VN

Tối ưu hóa độ ổn định: Ngăn ngừa lỗi mất tín hiệu do oxy hóa tiếp điểm, giúp hệ thống vận hành xuyên suốt 24/7.
Tiết kiệm thời gian bảo trì: Nhờ chốt Test cơ học, việc kiểm tra lỗi được thực hiện tức thì, giảm thiểu downtime (thời gian chết) của máy móc.
Bảo vệ thiết bị điều khiển: Cách ly an toàn giữa mạch điều khiển nhạy cảm (PLC/Sensor) và mạch động lực, tăng tuổi thọ cho toàn bộ hệ thống.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chọn đế cắm phù hợp: Sử dụng đế rơ le 14 chân tương thích như PYF14A hoặc PYFZ-14 để đảm bảo kết nối cơ khí chắc chắn.
Bước 2: Đấu nối nguồn điều khiển: Kiểm tra đúng điện áp 24VDC. Kết nối cực dương (+) và cực âm (-) vào đúng vị trí chân cuộn dây (coil) theo sơ đồ.
Bước 3: Lắp đặt vào đế: Cắm rơ le vào đế một cách dứt khoát, đảm bảo các chân dẹt được tiếp xúc hoàn toàn với các lỗ trên đế.
Bước 4: Kiểm tra vận hành (Test): Nhấn nhẹ chốt Test trên thân rơ le để kiểm tra trạng thái đóng/ngắt của tải mà không cần cấp điện cho cuộn dây.

Sản phẩm sử dụng chung (isRelatedTo)

Để tối ưu hiệu quả hệ thống, quý khách nên kết hợp với:

Đế rơ le chuyên dụng: Đế PYF14A, Đế PYFZ-14.
Thiết bị điều khiển: PLC Omron, Siemens, Mitsubishi.
Sản phẩm thay thế/tương đương: Omron MY4N DC24 (S).

Ứng dụng thực tế (Application)

Hệ thống PLC: Làm rơ le đệm cho các ngõ ra Digital Output (DO) dòng nhỏ.
Mạch cảm biến: Truyền tín hiệu chuẩn xác từ cảm biến tiệm cận, quang về bộ xử lý.
Tự động hóa Robot: Điều khiển van điện từ (solenoid), đèn báo hoặc các module điều khiển nhỏ.
Thiết bị đo lường & Y tế: Ứng dụng trong môi trường đòi hỏi độ chính xác tín hiệu tuyệt đối.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi nên mua MY4Z thay vì dòng MY4N thông thường?
MY4Z có tiếp điểm mạ vàng, giúp dẫn điện cực tốt cho các tín hiệu logic cực nhỏ. Dòng MY4N dùng tiếp điểm bạc có thể bị oxy hóa gây lỗi tín hiệu trong các ứng dụng dòng thấp.

2. Chốt Test cơ học hoạt động như thế nào?
Bạn chỉ cần nhấn nút chốt trên thân rơ le, tiếp điểm sẽ được đóng lại tạm thời để bạn kiểm tra tải mà không cần cấp điện vào cuộn dây.

3. Rơ le này có cần dùng kèm với đế không?
Có, để đảm bảo tính ổn định và dễ dàng thay thế, bạn nên sử dụng kèm đế cắm như PYF14A hoặc PYFZ-14.

4. Điện áp cuộn dây có thể thay đổi không?
Không, model này được thiết kế cố định cho 24VDC. Vui lòng kiểm tra kỹ trước khi đấu nối để tránh cháy hỏng.

5. Tiếp điểm mạ vàng có độ bền bao lâu?
Lớp mạ vàng giúp chống oxy hóa rất tốt, đảm bảo độ bền và tính ổn định tín hiệu cao hơn nhiều so với tiếp điểm bạc trong môi trường ẩm.

6. Sản phẩm có tích hợp đèn LED không?
Model MY4Z tập trung vào tính chính xác của tiếp điểm nên thường không có đèn LED. Nếu cần đèn báo, hãy tham khảo dòng MY4N.

7. Dòng điện tải tối đa là bao nhiêu?
Dòng định mức là 5A. Tuy nhiên, với tải cảm (solenoid), bạn nên tính toán dự phòng để tăng tuổi thọ rơ le.

8. Mua hàng tại AUT VN có được bảo hành không?
Tất cả sản phẩm tại AUT VN đều là hàng chính hãng Omron, được bảo hành theo tiêu chuẩn nhà sản xuất.

9. Cấu hình 4PDT có nghĩa là gì?
Nghĩa là rơ le có 4 cực (4 pole) và mỗi cực có 2 vị trí (double throw), cho phép điều khiển 4 mạch điện độc lập.

10. Tôi có thể dùng rơ le này trong môi trường nhiệt độ cao không?
Có, sản phẩm chịu được nhiệt độ lên đến 70°C, phù hợp với các tủ điện công nghiệp tiêu chuẩn.
