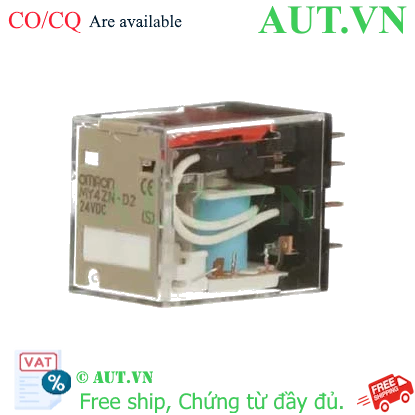

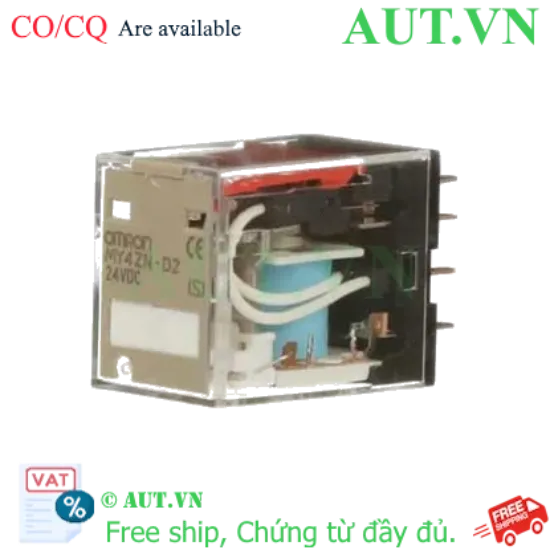

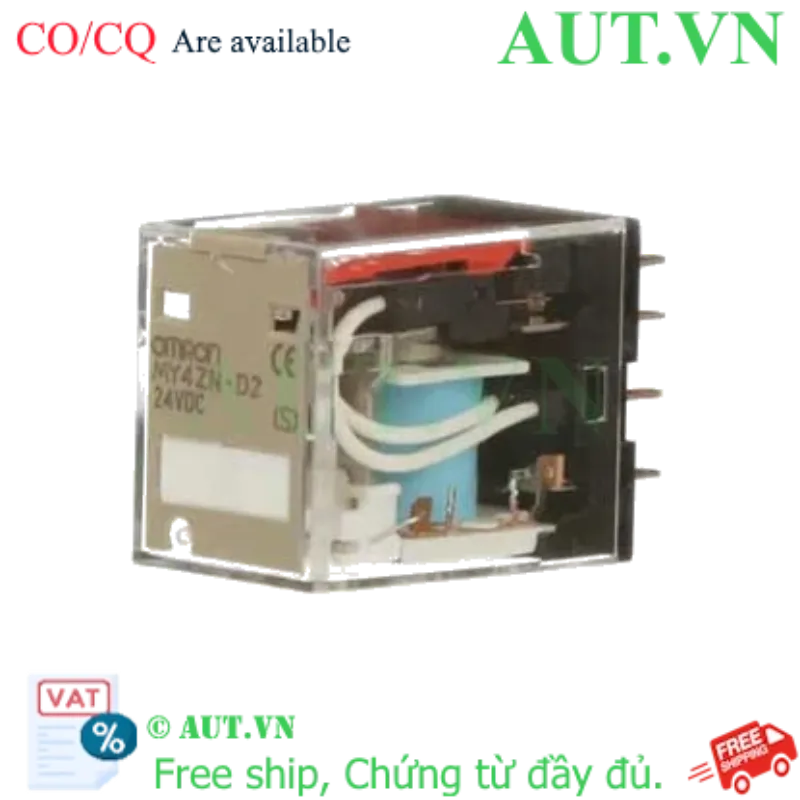

Rơ le trung gian Omron MY4ZN-D2 DC24 (S) - 14 Chân, 4PDT, Có LED & Diode chống sốc
- **Thương hiệu:** Omron (Nhật Bản)
- **Kiểu tiếp điểm:** 4PDT (4 cực đôi)
- **Điện áp cuộn dây:** 24VDC
- **Số chân:** 14 chân (Plug-in)
- **Tính năng đặc biệt:** Tích hợp đèn LED báo trạng thái và Diode chống xung điện áp ngược
- **Dòng định mức:** 5A
Giới thiệu Rơ le trung gian Omron MY4ZN-D2 DC24 (S)
Rơ le trung gian Omron MY4ZN-D2 DC24 (S) là dòng sản phẩm cao cấp thuộc series MY nổi tiếng của Omron. Đây là thiết bị đóng cắt điện được thiết kế để tối ưu hóa việc điều khiển các mạch điện trong hệ thống tự động hóa. Với cấu hình 4PDT (4 cực đôi) và điện áp cuộn dây 24VDC, sản phẩm giúp chuyển đổi và cách ly các tín hiệu điều khiển một cách an toàn, tin cậy.
Điểm nổi bật của sản phẩm
- **Bảo vệ mạch tối đa:** Tích hợp sẵn Diode hấp thụ xung (Surge absorber diode) giúp bảo vệ các thiết bị điều khiển như PLC khỏi hiện tượng điện áp ngược khi ngắt cuộn dây.
- **Giám sát trực quan:** Đèn LED tích hợp giúp kỹ thuật viên dễ dàng kiểm tra trạng thái hoạt động của rơ le ngay tại tủ điện.
- **Độ bền cực cao:** Tiếp điểm cấu trúc Bifurcated (hợp kim bạc mạ vàng) giúp đảm bảo khả năng dẫn điện ổn định ngay cả trong môi trường làm việc khắc nghiệt.
- **Thiết kế nhỏ gọn:** Tiết kiệm không gian lắp đặt trong các tủ điện điều khiển công nghiệp.
Bảng thông số kỹ thuật chi tiết
| Thông số | Giá trị chi tiết |
|---|
| Model | MY4ZN-D2 DC24 (S) |
| Loại sản phẩm | Rơ le trung gian (Intermediate Relay) |
| Số cực (Contact Form) | 4PDT (4 cực đôi) |
| Số chân kết nối | 14 chân |
| Điện áp cuộn dây | 24VDC |
| Dòng tải định mức | 5A (tại 220VAC hoặc 24VDC) |
| Cấu trúc tiếp điểm | Bifurcated (Tiếp điểm phân nhánh mạ vàng) |
| Tính năng bảo vệ | Diode hấp thụ xung điện áp ngược |
| Chỉ báo trạng thái | Đèn LED báo hoạt động |
| Nhiệt độ vận hành | -55 đến 60°C |
| Kiểu lắp đặt | Gắn trên đế (Plug-in) |
Lợi ích khi sử dụng Omron MY4ZN-D2 DC24 (S)
Việc sử dụng rơ le Omron chính hãng mang lại sự an tâm tuyệt đối cho hệ thống điện của bạn. Khả năng chống sốc điện giúp kéo dài tuổi thọ cho PLC và các vi xử lý đắt tiền. Đồng thời, tính năng tự kiểm tra bằng chốt cơ và đèn LED giúp giảm thiểu thời gian dừng máy khi có sự cố xảy ra, tối ưu hóa hiệu suất sản xuất.
Hướng dẫn lắp đặt và sử dụng (How-to)
- **Bước 1:** Lựa chọn đế cắm (Socket) phù hợp như dòng PY14 để đảm bảo kết nối chắc chắn.
- **Bước 2:** Gắn đế cắm lên thanh DIN Rail trong tủ điện.
- **Bước 3:** Kết nối nguồn điều khiển 24VDC vào các chân cuộn dây theo sơ đồ đấu nối của hãng.
- **Bước 4:** Đấu nối tải (Load) vào các chân tiếp điểm 4PDT.
- **Bước 5:** Kiểm tra đèn LED trên rơ le để xác nhận cuộn dây đã được cấp điện thành công.
Sản phẩm đi kèm/Liên quan (isRelatedTo)
Để hệ thống hoạt động hoàn chỉnh, bạn nên tham khảo thêm các phụ kiện sau tại AUT VN:
- Đế cắm Rơ le: PY14, PY14QN, PYF14A.
- Thanh cài giữ rơ le: PYC-1, PYC-P.
- Thanh ray lắp thiết bị: DIN Rail (Aluminium hoặc Steel).
Ứng dụng thực tế (Application)
Sản phẩm được ứng dụng rộng rãi trong: Hệ thống điều khiển PLC, Tủ điện tự động hóa, Máy móc công nghiệp, Hệ thống điều khiển nhà thông minh, và các mạch logic điện tử yêu cầu độ tin cậy cao.
Câu hỏi thường gặp (FAQ)
- 1. Rơ le MY4ZN-D2 DC24 (S) khác gì so với dòng MY4 thông thường?
- Dòng có hậu tố (S) và mã ZN tích hợp sẵn Diode chống xung điện áp và đèn LED báo hiệu, giúp bảo vệ mạch điều khiển tốt hơn.
- 2. Tôi có cần mua đế cắm riêng không?
- Có, sản phẩm này là loại chân cắm (Plug-in), bạn cần mua thêm đế cắm như PY14 để lắp đặt vào tủ điện.
- 3. Điện áp 24VDC có dùng được cho nguồn 220VAC không?
- Không, bạn phải sử dụng đúng nguồn điện áp cuộn dây là 24VDC để tránh cháy rơ le.
- 4. Tại sao tiếp điểm lại là Bifurcated?
- Cấu trúc này giúp tăng diện tích tiếp xúc và độ tin cậy, đặc biệt hữu ích khi đóng cắt các dòng điện nhỏ hoặc trong môi trường dễ oxy hóa.
- 5. Sản phẩm có thể lắp lên thanh DIN Rail không?
- Có, sau khi gắn rơ le vào đế cắm (Socket), bạn có thể dễ dàng gắn đế lên thanh DIN Rail.
- 6. Làm sao để biết rơ le đã hỏng?
- Bạn có thể kiểm tra bằng cách xem đèn LED (nếu có điện cấp vào cuộn dây mà đèn không sáng) hoặc dùng đồng hồ vạn năng đo thông mạch tiếp điểm.
- 7. Dòng điện tối đa mà rơ le chịu được là bao nhiêu?
- Rơ le chịu được dòng định mức tối đa là 5A.
- 8. Mua hàng tại AUT VN có đảm bảo chính hãng không?
- AUT VN cam kết cung cấp hàng chính hãng Omron, đầy đủ CO/CQ và hóa đơn VAT.
Nguồn tham khảo: Omron Industrial Automation Official
