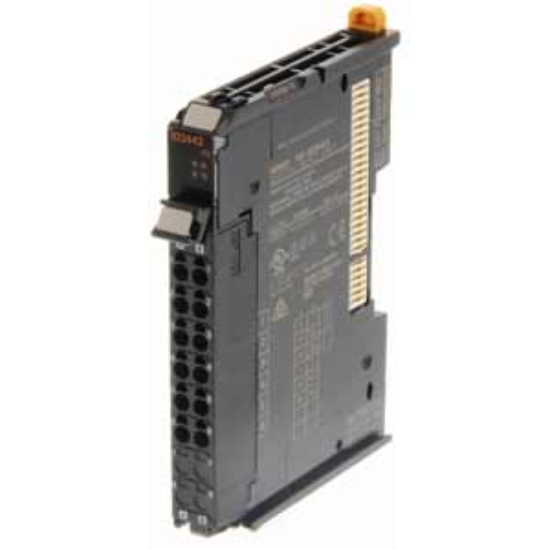

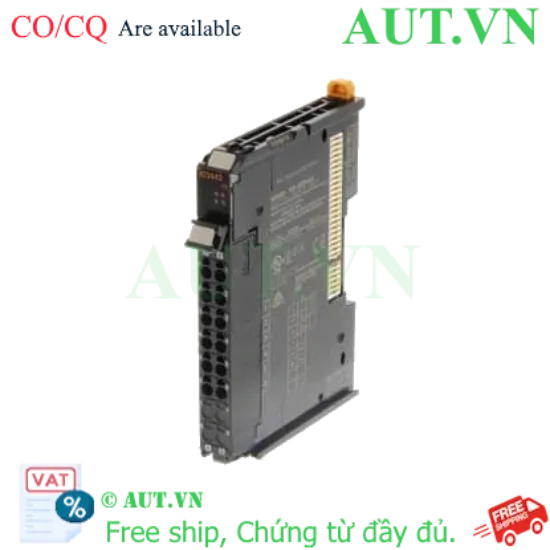

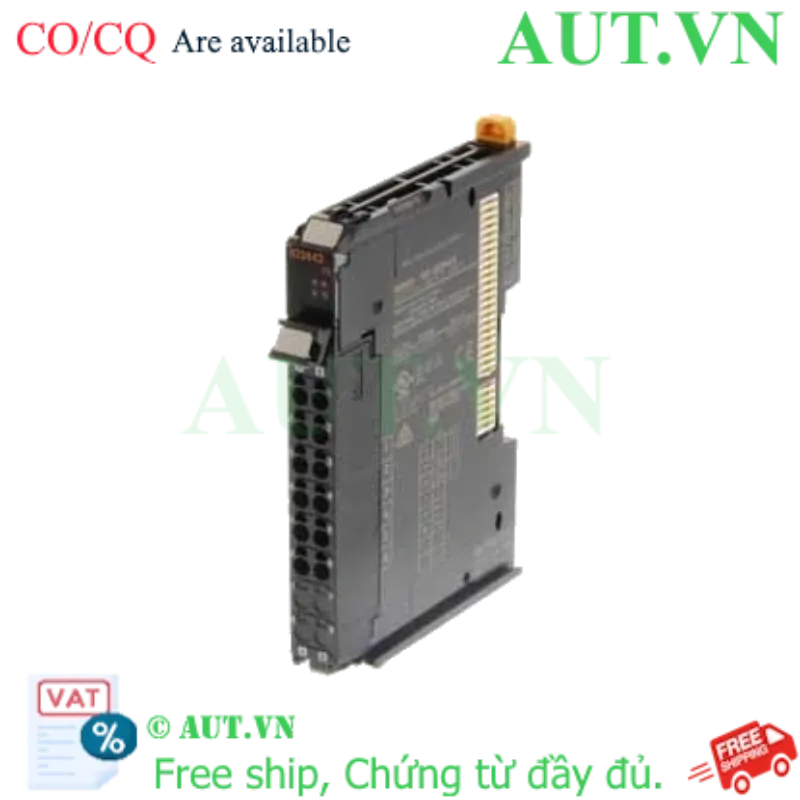

Giới thiệu Module Ngõ Vào Số Omron NX-ID3443
Bạn đang đối mặt với bài toán không gian lắp đặt hạn hẹp trong tủ điện nhưng vẫn cần đảm bảo hiệu suất điều khiển tối đa? Module ngõ vào số Omron NX-ID3443 chính là giải pháp đột phá dành cho bạn. Là một thành phần cốt lõi trong hệ sinh thái Omron Sysmac NX-series, NX-ID3443 đóng vai trò thu nhận các tín hiệu logic từ cảm biến, nút nhấn và các thiết bị ngoại vi với độ chính xác tuyệt đối.
Với thiết kế Ultra-Slim chỉ rộng 12mm, sản phẩm giúp các kỹ sư tự động hóa tối ưu hóa mật độ thiết bị, giảm kích thước vỏ tủ điện mà không làm ảnh hưởng đến khả năng vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt.
Điểm nổi bật vượt trội của NX-ID3443
- Thiết kế siêu nhỏ gọn (Ultra-Slim 12mm): Tiết kiệm đến 50% diện tích so với các dòng module tiêu chuẩn, cực kỳ lý tưởng cho các tủ điều khiển nhỏ gọn.
- Kiểu ngõ vào Source chuyên dụng: Được tối ưu hóa để làm việc với các loại cảm biến phổ biến, giúp đơn giản hóa quá trình thiết kế sơ đồ đấu nối.
- Tích hợp thông minh: Dễ dàng cấu hình, giám sát và chẩn đoán lỗi trực tiếp thông qua phần mềm Sysmac Studio, giảm thiểu thời gian dừng máy.
- Độ tin cậy chuẩn công nghiệp: Khả năng chống nhiễu điện từ (EMC) vượt trội, đảm bảo tín hiệu luôn sạch và chính xác.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | NX-ID3443 |
| Loại mô-đun | Mô đun ngõ vào số (Digital Input Module) |
| Số kênh ngõ vào | 4 kênh độc lập |
| Kiểu ngõ vào | Source (Nguồn) |
| Điện áp định mức | 24VDC |
| Phương pháp đấu nối | Đầu nối bắt vít (Screw Terminal) |
| Kiểu lắp đặt | Gắn thanh ray DIN 35mm |
| Nhiệt độ vận hành | 0 đến 55°C |
| Độ ẩm cho phép | 10% đến 95% (không ngưng tụ) |
| Kích thước (Rộng x Cao x Sâu) | 12mm x 100mm x 71mm |
| Trọng lượng | 65g |
| Tiêu chuẩn tuân thủ | CE, IEC, UL |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi sử dụng NX-ID3443 cho hệ thống tự động hóa
- Tối ưu chi phí đầu tư: Thiết kế siêu mỏng giúp giảm kích thước vỏ tủ điện, từ đó tiết kiệm đáng kể chi phí vật tư cơ khí và không gian lắp đặt.
- Nâng cao hiệu suất vận hành: Khả năng phản hồi tín hiệu cực nhanh và độ ổn định cao giúp hệ thống hoạt động mượt mà, hạn chế tối đa lỗi dừng máy đột ngột.
- Dễ dàng bảo trì và mở rộng: Cơ chế gắn thanh ray DIN và quản lý qua Sysmac Studio giúp việc thay thế hoặc nâng cấp hệ thống trở nên cực kỳ đơn giản.
Hướng dẫn lắp đặt và cấu hình (How-to)
- Bước 1 - Lắp đặt phần cứng: Gắn module NX-ID3443 lên thanh ray DIN 35mm. Đảm bảo module được kết nối chắc chắn với bus nối tiếp của dòng NX-series.
- Bước 2 - Đấu nối điện: Cấp nguồn 24VDC vào các chân nguồn định mức. Kết nối các tín hiệu đầu vào (từ cảm biến/nút nhấn) theo sơ đồ kiểu Source.
- Bước 3 - Cấu hình phần mềm: Mở phần mềm Sysmac Studio, thực hiện lệnh quét thiết bị (Scan) để hệ thống nhận diện NX-ID3443, sau đó gán địa chỉ I/O cho các kênh.
- Bước 4 - Kiểm tra vận hành: Kích hoạt thiết bị ngoại vi và quan sát đèn LED trạng thái trên module để xác nhận tín hiệu đã được truyền về PLC chính xác.
Sản phẩm tương thích (isRelatedTo)
Để xây dựng hệ thống hoàn chỉnh, NX-ID3443 nên được kết hợp với:
- Bộ điều khiển trung tâm: Omron NX1P2, NX102, NX1S.
- Module ngõ ra: Các dòng module ngõ ra số (NX-OL) hoặc ngõ ra relay.
- Phụ kiện: Thanh ray DIN (PFP-100N), đầu cốt (ferrule) và cáp kết nối Sysmac.
Ứng dụng thực tế (Application)
- Dây chuyền đóng gói: Kiểm soát trạng thái cảm biến vị trí bao bì và nút dừng khẩn cấp.
- Hệ thống băng tải thông minh: Nhận diện sản phẩm, kiểm soát vật cản và đếm sản phẩm.
- Ngành thực phẩm & đồ uống: Giám sát trạng thái van, cảm biến mức và áp suất trong quy trình sản xuất.
- Sản xuất ô tô & cơ khí: Ứng dụng trong các robot và máy CNC đòi hỏi độ chính xác cao.
Câu hỏi thường gặp về NX-ID3443 (FAQ)
1. Module NX-ID3443 hoạt động theo kiểu Source hay Sink?
Trả lời: Đây là module ngõ vào loại Source, nghĩa là nó nhận tín hiệu mức cao (24V) để kích hoạt trạng thái ON.
2. Tôi có thể dùng module này cho cảm biến NPN không?
Trả lời: Có, kiểu ngõ vào Source cực kỳ tương thích và hoạt động hiệu quả với các dòng cảm biến chuẩn NPN.
3. Phần mềm lập trình chính thức là gì?
Trả lời: Bạn sử dụng phần mềm chuyên dụng Sysmac Studio để cấu hình và lập trình cho module này.
4. Kích thước 12mm có lợi ích gì cho kỹ sư?
Trả lời: Nó giúp tiết kiệm không gian đáng kể trong tủ điện, cho phép lắp đặt thêm nhiều thiết bị khác trên cùng một diện tích.
5. Module có chịu được môi trường nhiễu điện từ không?
Trả lời: Có, sản phẩm đạt tiêu chuẩn EMC công nghiệp, giúp lọc nhiễu và đảm bảo tín hiệu cực kỳ ổn định.
6. Điện áp hoạt động chính xác là bao nhiêu?
Trả lời: Module hoạt động với điện áp định mức là 24VDC.
7. Mua hàng chính hãng Omron ở đâu uy tín?
Trả lời: Bạn nên mua tại AUT VN để đảm bảo hàng chính hãng, đầy đủ CO/CQ và chế độ bảo hành tốt nhất.
8. AUT VN có hỗ trợ kỹ thuật lắp đặt không?
Trả lời: Có, AUT VN luôn sẵn sàng hỗ trợ tư vấn kỹ thuật và hướng dẫn cài đặt cơ bản cho khách hàng.
9. Hàng có sẵn tại kho để giao ngay không?
Trả lời: Vui lòng liên hệ Hotline 0968.053.025 để AUT VN kiểm tra tồn kho thực tế và báo giá nhanh nhất.
10. Chính sách bảo hành của sản phẩm như thế nào?
Trả lời: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất Omron.
