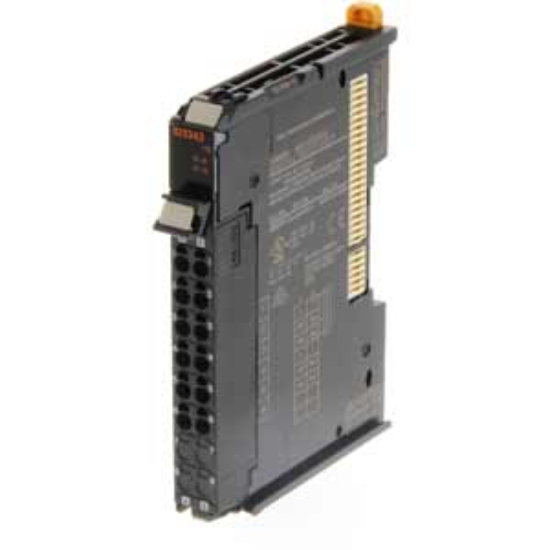

Giới thiệu Module Ngõ Vào Số PLC Omron NX-ID3343
Module PLC Omron NX-ID3343 là giải pháp thu thập tín hiệu số (Digital Input) tối ưu thuộc dòng NX Series cao cấp. Với khả năng xử lý tín hiệu chính xác từ các cảm biến, nút nhấn và công tắc hành trình, NX-ID3343 chuyển đổi các tác động vật lý thành dữ liệu số để bộ điều khiển trung tâm xử lý một cách tức thời. Đây là linh kiện không thể thiếu cho các hệ thống tự động hóa hiện đại, nơi yêu cầu sự kết hợp giữa hiệu suất mạnh mẽ và diện tích lắp đặt hạn chế.
Điểm nổi bật của Omron NX-ID3343
- Thiết kế Ultra-Slim (12mm): Giúp tối đa hóa số lượng module trên một thanh ray, giảm đáng kể kích thước tủ điện tổng thể.
- Chuẩn công nghiệp khắt khe: Đạt chứng nhận CE, IEC, UL, đảm bảo vận hành bền bỉ trong môi trường nhiễu điện từ cao.
- Tích hợp Sysmac Studio: Cho phép cấu hình, lập trình và chẩn đoán lỗi nhanh chóng, giảm thời gian triển khai dự án.
- Độ tin cậy tuyệt đối: Tín hiệu đầu vào được lọc nhiễu chuyên sâu, loại bỏ hiện tượng trigger giả, đảm bảo an toàn cho hệ thống.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết |
| Model | NX-ID3343 |
| Loại module | Ngõ vào số (Digital Input Module) |
| Số điểm ngõ vào | 4 điểm |
| Kiểu ngõ vào | Sink (Thu tín hiệu) |
| Điện áp định mức | 24V DC |
| Phương pháp kết nối | Terminal bắt vít (Screw Terminal) |
| Kiểu lắp đặt | Gắn thanh ray DIN 35mm |
| Nhiệt độ vận hành | 0 đến 55°C |
| Kích thước (CxRxS) | 100mm x 12mm x 71mm |
| Trọng lượng | 65g |
Lợi ích khi đầu tư NX-ID3343
- Tiết kiệm chi phí vật tư: Thiết kế mỏng giúp giảm kích thước tủ điện, tiết kiệm chi phí khung vỏ và không gian nhà xưởng.
- Giảm Downtime: Khả năng thay thế module nhanh chóng giúp hệ thống sớm quay lại vận hành khi có sự cố linh kiện.
- Vận hành ổn định: Tương thích hoàn hảo với các cảm biến NPN phổ biến, đảm bảo tín hiệu truyền tải trung thực, không sai sót.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1: Lắp đặt vật lý - Gắn module NX-ID3343 lên thanh ray DIN 35mm, đảm bảo module khớp chặt và không bị xê dịch.
- Bước 2: Cấp nguồn - Đấu nối nguồn 24VDC vào các chân nguồn quy định của module để kích hoạt hoạt động.
- Bước 3: Đấu nối tín hiệu - Kết nối các thiết bị ngoại vi (cảm biến NPN, nút nhấn) vào 4 chân ngõ vào theo sơ đồ kiểu Sink.
- Bước 4: Cấu hình phần mềm - Truy cập Sysmac Studio, khai báo module NX-ID3343 trong cấu hình phần cứng và gán địa chỉ ngõ vào.
- Bước 5: Kiểm tra và Vận hành - Kích hoạt tín hiệu thực tế và quan sát đèn LED trạng thái trên module để xác nhận kết nối thành công.
Sản phẩm thường sử dụng chung
- CPU PLC Omron NX Series: (Ví dụ: NX1P2, NX102) Đóng vai trò bộ não điều khiển.
- Module nguồn NX-PDN: Đảm bảo cung cấp điện năng ổn định cho toàn bộ Bus hệ thống.
- Thanh ray DIN 35mm: Tiêu chuẩn lắp đặt cho các thiết bị điện công nghiệp.
- Cảm biến tiệm cận/quang Omron: Loại NPN để tương thích hoàn toàn với kiểu Sink của NX-ID3343.
Ứng dụng thực tế của sản phẩm
Module NX-ID3343 được tin dùng trong nhiều lĩnh vực sản xuất:
- Ngành thực phẩm & Đồ uống: Đếm sản phẩm trên băng tải, nhận diện chai/lọ qua cảm biến quang.
- Công nghiệp đóng gói: Kiểm tra vị trí hộp, xác nhận đóng nắp thông qua công tắc hành trình.
- Sản xuất linh kiện điện tử: Thu thập tín hiệu trạng thái từ các cánh tay robot (Gripper).
- Hệ thống điều khiển trung tâm: Kết nối các nút nhấn vận hành, dừng khẩn cấp (E-Stop).
Câu hỏi thường gặp (FAQ)
1. NX-ID3343 là ngõ vào Sink hay Source?
Sản phẩm này là ngõ vào kiểu Sink, nghĩa là nó thu tín hiệu khi chân ngõ vào được kéo xuống mức 0V (phù hợp với cảm biến NPN).
2. Tôi có thể dùng NX-ID3343 với PLC Omron dòng CJ hoặc CP không?
Không. Module này chỉ tương thích với dòng NX Series (Sysmac). Với dòng CJ/CP, bạn cần sử dụng các module tương ứng của dòng đó.
3. Tại sao nên chọn module 12mm thay vì các module rộng hơn?
Thiết kế 12mm giúp bạn tối ưu diện tích tủ điện, đặc biệt hữu ích khi bạn cần lắp nhiều module mở rộng nhưng diện tích tủ có hạn.
4. Module này có hỗ trợ cảm biến PNP không?
Không, NX-ID3343 là kiểu Sink nên chỉ dùng cho cảm biến NPN. Để dùng cảm biến PNP, bạn cần chọn module kiểu Source.
5. Làm thế nào để biết ngõ vào nào đang hoạt động?
Mặt trước module có dãy đèn LED chỉ báo trạng thái cho từng ngõ vào; đèn sáng tương ứng với việc ngõ vào đó đang nhận tín hiệu.
6. Điện áp cấp cho module là bao nhiêu?
Điện áp hoạt động chuẩn là 24V DC.
7. Phần mềm lập trình cho NX-ID3343 là gì?
Bạn cần sử dụng phần mềm Omron Sysmac Studio để cấu hình và lập trình.
8. Sản phẩm mua tại AUT VN có đầy đủ giấy tờ không?
Có, AUT VN cung cấp đầy đủ chứng nhận CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) cho mọi sản phẩm Omron.
9. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron Việt Nam.
10. Tôi có thể lắp module này ngoài trời không?
Không, sản phẩm thiết kế cho môi trường trong nhà. Nếu lắp ngoài trời, bạn bắt buộc phải đặt trong tủ điện đạt chuẩn IP65 hoặc IP67.
11. Sự khác biệt chính giữa NX-ID3343 và NX-ID5442 là gì?
Khác biệt chính là số lượng ngõ vào: NX-ID3343 có 4 ngõ vào, trong khi NX-ID5442 có số lượng ngõ vào nhiều hơn (phù hợp cho hệ thống lớn hơn).
12. AUT VN có hỗ trợ kỹ thuật khi lắp đặt không?
Có, đội ngũ kỹ thuật của AUT VN sẵn sàng hỗ trợ khách hàng cài đặt và vận hành cơ bản miễn phí.
Nguồn tham khảo: Omron Industrial Automation
