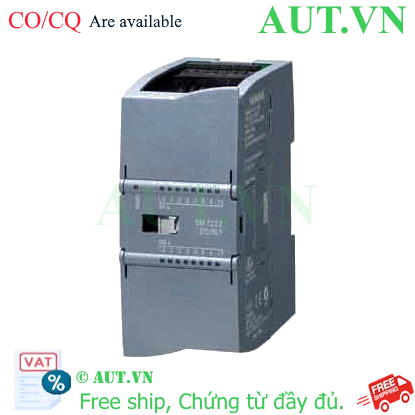

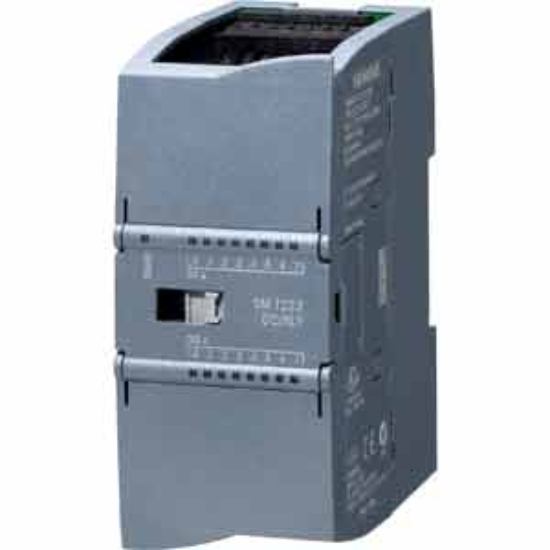

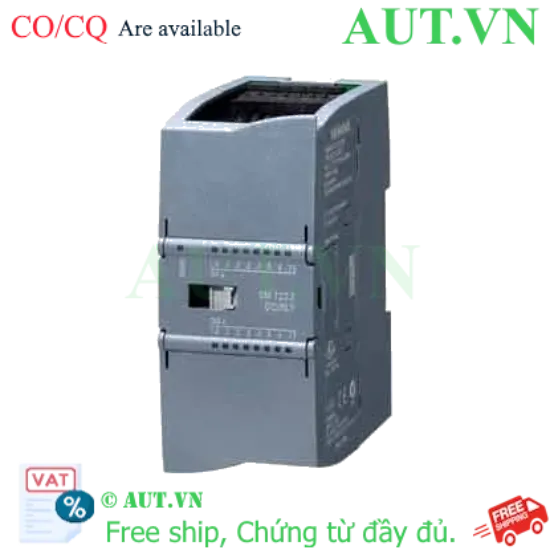

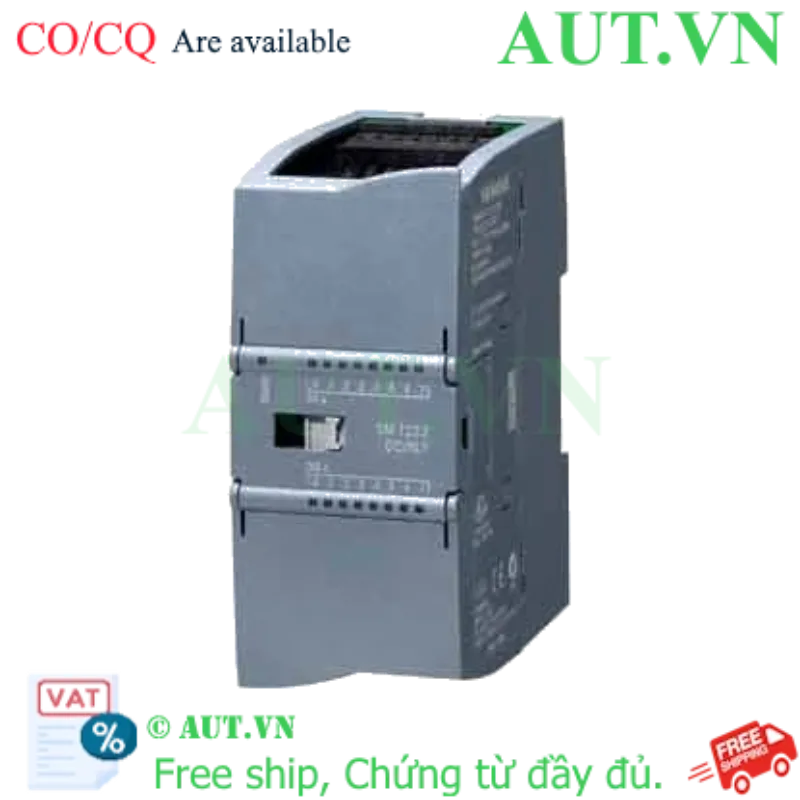

Module PLC Siemens 6ES7223-1PH32-0XB0 - SM 1223 | 8DI/8DO Relay | 24VDC | Chính Hãng AUT VN

Chức năng: Module mở rộng tín hiệu số kết hợp 8 ngõ vào (DI) và 8 ngõ ra (DO) dạng Relay.
Thông số kỹ thuật: Điện áp 24VDC, dòng tải ngõ ra tối đa 2A, tiếp điểm Relay linh hoạt.
Tương thích: Thiết kế chuyên dụng cho dòng PLC Siemens SIMATIC S7-1200, lắp đặt nhanh trên ray DIN.
Cam kết: Hàng chính hãng Siemens, đầy đủ CO/CQ, bảo hành uy tín tại AUT VN.

nhà chế tạo: Siemens

khả dụng: Trong kho

SKU: 6ES7223-1PH32-0XB0

Tải xuống mẫu

Giá cũ: 4.102.350 ₫

Giá bán: 3.281.880 ₫

Số lượng:

Giới thiệu về Module PLC Siemens 6ES7223-1PH32-0XB0 (SM 1223)

Module Siemens 6ES7223-1PH32-0XB0 thuộc dòng SM 1223, là một giải pháp mở rộng I/O kỹ thuật số tối ưu cho hệ thống PLC SIMATIC S7-1200. Với sự kết hợp hoàn hảo giữa 8 ngõ vào số (Digital Input) và 8 ngõ ra số (Digital Output) dạng Relay, thiết bị này cho phép các kỹ sư tự động hóa gia tăng khả năng điều khiển và giám sát hệ thống mà không cần thay thế CPU chính, giúp tối ưu hóa chi phí đầu tư.

Sản phẩm được thiết kế để vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt, đảm bảo độ chính xác tuyệt đối trong truyền dẫn tín hiệu và khả năng đóng ngắt tải tin cậy, mang lại sự ổn định cao nhất cho dây chuyền sản xuất.

Điểm nổi bật của SM 1223 6ES7223-1PH32-0XB0

Tích hợp Plug-and-Play: Kết nối trực tiếp với CPU S7-1200, cấu hình nhanh chóng và dễ dàng thông qua phần mềm TIA Portal.
Ngõ ra Relay đa năng: Khả năng đóng ngắt tải AC/DC lên đến 2A, cho phép điều khiển trực tiếp các thiết bị như cuộn coil contactor, relay trung gian hoặc van điện từ mà không cần mạch đệm phức tạp.
Độ bền công nghiệp: Hoạt động ổn định trong dải nhiệt độ từ -20°C đến 60°C, khả năng chống nhiễu điện từ (EMC) vượt trội.
Tiêu chuẩn toàn cầu: Đạt chứng nhận CE, UL, cULus, đảm bảo an toàn tuyệt đối cho mọi hệ thống điện công nghiệp hiện đại.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Mã sản phẩm (MLFB)	6ES7223-1PH32-0XB0
Dòng sản phẩm	SIMATIC S7-1200, SM 1223
Số ngõ vào số (Digital Input)	8 kênh (24V DC)
Số ngõ ra số (Digital Output)	8 kênh (Relay)
Điện áp nguồn cấp	24V DC
Dòng điện tải tối đa	2 A
Kiểu lắp đặt	Gắn trên thanh ray DIN 35mm
Cấp bảo vệ	IP20
Nhiệt độ vận hành	-20°C đến +60°C

Lợi ích khi lựa chọn Module 6ES7223-1PH32-0XB0

Tiết kiệm chi phí: Giải pháp mở rộng I/O linh hoạt, tránh việc phải nâng cấp lên CPU cao cấp hơn khi chỉ cần thêm điểm điều khiển.
Tối ưu diện tích: Thiết kế nhỏ gọn (Slim design) giúp tiết kiệm không gian trong tủ điện, dễ dàng bố trí và đi dây.
Vận hành tin cậy: Tiếp điểm Relay giúp cách ly điện áp, giảm thiểu rủi ro cho CPU và loại bỏ nhu cầu sử dụng relay trung gian cho các tải nhỏ.
Triển khai nhanh: Cơ chế khớp nối nhanh và hỗ trợ TIA Portal giúp rút ngắn thời gian lập trình và vận hành dự án.

Hướng dẫn lắp đặt và cấu hình (How-to)

An toàn điện: Ngắt hoàn toàn nguồn điện cấp cho hệ thống PLC trước khi thao tác.
Lắp đặt vật lý: Gắn module 6ES7223-1PH32-0XB0 lên thanh ray DIN, vị trí lắp đặt phải nằm bên phải của CPU S7-1200.
Kết nối Bus: Đẩy chặt module vào CPU để các tiếp điểm bus kết nối dữ liệu được tiếp xúc hoàn toàn.
Đấu nối dây: Kết nối nguồn 24VDC cho module. Đấu nối các cảm biến vào chân DI và thiết bị chấp hành vào chân DO theo đúng sơ đồ chân (Wiring Diagram).
Cấu hình TIA Portal: Truy cập Hardware Configuration $ ightarrow$ Chọn Add new device $ ightarrow$ Tìm mã 6ES7223-1PH32-0XB0 $ ightarrow$ Biên dịch (Compile) và tải (Download) chương trình xuống PLC.

Sản phẩm sử dụng chung và tương thích

Module SM 1223 hoạt động đồng bộ và hiệu quả nhất khi kết hợp với các CPU dòng S7-1200 như:

CPU S7-1212C: 6ES7212-1AE40-0XB0, 6ES7212-1BE40-0XB0
CPU S7-1214C: 6ES7214-1HG40-0XB0, 6ES7214-1BG40-0XB0
CPU S7-1215C: 6ES7215-1AG40-0XB0

Ứng dụng thực tế của sản phẩm

Nhờ khả năng điều khiển linh hoạt, 6ES7223-1PH32-0XB0 được ứng dụng rộng rãi trong:

Hệ thống băng tải: Thu thập tín hiệu từ cảm biến tiệm cận và điều khiển khởi động động cơ qua contactor.
Hệ thống HVAC: Quản lý trạng thái đóng/mở của các van điều hòa, quạt thông gió và máy bơm.
Dây chuyền đóng gói: Điều khiển các piston khí nén thông qua van điện từ (Solenoid Valve).
Quản lý tòa nhà (BMS): Theo dõi trạng thái đèn báo, nút nhấn khẩn cấp và điều khiển hệ thống chiếu sáng.

Câu hỏi thường gặp (FAQ)

1. Module 6ES7223-1PH32-0XB0 có thể lắp ở bất kỳ vị trí nào trong PLC S7-1200?
Không, theo quy chuẩn của Siemens, các module tín hiệu (SM) phải được lắp ở phía bên phải của CPU để đảm bảo kết nối bus dữ liệu.
2. Ngõ ra Relay của module này có thể điều khiển trực tiếp điện 220V AC không?
Có, vì đây là tiếp điểm Relay khô, bạn có thể đóng ngắt mạch 220V AC, miễn là dòng điện không vượt quá định mức 2A.
3. Tôi có cần mua nguồn riêng cho module này không?
Module sử dụng nguồn 24VDC. Bạn có thể dùng chung nguồn với CPU S7-1200 nếu công suất nguồn cấp đủ cho toàn bộ hệ thống.
4. Sự khác biệt giữa SM 1223 Relay và SM 1223 Transistor là gì?
Dòng Relay (6ES7223-1PH32-0XB0) cho phép đóng ngắt tải lớn và đa dạng điện áp; trong khi dòng Transistor có tốc độ đóng ngắt cực nhanh, phù hợp cho điều khiển xung PWM.
5. Module này có hỗ trợ chống xung điện cho ngõ ra không?
Siemens đã tích hợp bảo vệ, tuy nhiên với tải cảm (cuộn dây), bạn nên lắp thêm diode hoặc RC snubber để tránh hồ quang, kéo dài tuổi thọ relay.
6. Làm sao để biết module đang hoạt động hay gặp lỗi?
Bạn có thể quan sát đèn LED trạng thái trực tiếp trên mặt module hoặc kiểm tra mục Online & Diagnostics trong TIA Portal.
7. Một CPU S7-1200 có thể lắp tối đa bao nhiêu module SM 1223?
Số lượng phụ thuộc vào model CPU (thường từ 8 đến 12 module). Hãy kiểm tra catalog kỹ thuật của CPU bạn đang dùng.
8. Sản phẩm cung cấp bởi AUT VN có đảm bảo chính hãng không?
AUT VN cam kết cung cấp sản phẩm chính hãng Siemens 100%, đầy đủ giấy tờ CO/CQ chứng minh nguồn gốc xuất xứ.
9. Thời gian bảo hành cho module này là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Siemens và chính sách hỗ trợ kỹ thuật dài hạn từ AUT VN.
10. Nếu hỏng một kênh ngõ ra, tôi có thể sửa chữa được không?
Đây là module thiết kế đúc kín để đảm bảo chuẩn công nghiệp, khi hỏng hóc phần cứng, chúng tôi khuyến khích thay mới để đảm bảo an toàn và ổn định cho hệ thống.
