Giới thiệu Rơ le Trung Gian Omron LY2-0 DC24V
Rơ le trung gian Omron LY2-0 DC24V là dòng relay công suất nhỏ chất lượng cao được sản xuất bởi Omron - thương hiệu thiết bị tự động hóa hàng đầu thế giới. Khác biệt với dòng LY2 tiêu chuẩn dùng cho đế cắm, model LY2-0 được thiết kế chuyên biệt với hệ thống chân cắm hàn mạch in (PCB Terminals), mang đến giải pháp đóng cắt tín hiệu và điều khiển động cơ cực kỳ tin cậy trực tiếp trên các bo mạch điện tử công nghiệp. Sản phẩm hiện được phân phối chính hãng 100% kèm đầy đủ CO/CQ tại hệ thống AUT VN.
Điểm nổi bật của Relay Omron LY2-0 DC24V
- Khả năng tải dòng vượt trội: Thiết kế chịu dòng định mức lên tới 10A, đáp ứng hoàn hảo cho cả các tải trở kháng lẫn tải cảm kháng trong công nghiệp.
- Thiết kế chân hàn PCB chuyên dụng: Kết cấu 8 chân dẹt mỏng được tối ưu hóa để hàn trực tiếp lên bảng mạch, tăng độ chắc chắn cơ học và giảm thiểu suy hao truyền dẫn tín hiệu.
- Vật liệu tiếp điểm cao cấp: Tiếp điểm cấu tạo từ hợp kim bạc (Ag Alloy) giúp giảm thiểu hiện tượng hồ quang điện, chống mài mòn và nâng cao độ bền tối đa.
- Độ tin cậy vận hành cực cao: Tốc độ phản hồi nhanh chóng (dưới 25ms), vận hành ổn định trong dải nhiệt độ rộng từ -25°C đến +55°C.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết kỹ thuật |
| Mã sản phẩm |
LY2-0 DC24V (Omron LY2-0-DC24) |
| Thương hiệu |
Omron Corporation |
| Điện áp cuộn hút (Coil Voltage) |
24V DC |
| Cấu trúc tiếp điểm |
DPDT (2 Cực chuyển đổi - 2 Form C) |
| Dòng định mức (Rated Current) |
10 A (tải trở kháng) |
| Số chân kết nối |
8 chân dẹt chuyên dụng cho PCB (chân hàn mạch) |
| Vật liệu tiếp điểm |
Hợp kim bạc (Ag Alloy) |
| Kiểu lắp đặt |
Hàn trực tiếp trên bo mạch in (PCB) |
| Nhiệt độ môi trường hoạt động |
-25°C đến +55°C |
| Tuổi thọ cơ học |
Tối thiểu 50.000.000 lần hoạt động |
Nguồn dữ liệu kỹ thuật tham khảo trực tiếp tại: Omron Industrial Automation
Lợi ích vượt trội khi mua hàng tại AUT VN
Khi đầu tư lắp đặt rơ le trung gian Omron LY2-0 DC24V từ AUT VN, hệ thống tự động hóa của bạn sẽ nhận được những lợi thế to lớn:
- Bảo vệ thiết bị điều khiển trung tâm: Cách ly hoàn toàn dòng công suất lớn với các vi điều khiển hay bộ xử lý trung tâm nhạy cảm.
- Tối ưu hóa không gian mạch điện: Thiết kế gọn gàng của LY2-0 giúp tiết kiệm diện tích tối đa trên bảng mạch in.
- Cam kết chất lượng chuẩn hãng: AUT VN cam kết đền bù gấp nhiều lần nếu phát hiện hàng giả, hàng nhái kém chất lượng.
Hướng dẫn sử dụng và lắp đặt (How-to)
Quá trình tích hợp rơ le Omron LY2-0 DC24 vào thiết kế bo mạch của bạn được thực hiện qua các bước chuẩn kỹ thuật sau:
- Thiết kế Layout PCB: Tạo sơ đồ chân (footprint) chính xác cho dòng LY2-0 với khoảng cách chân chuẩn của Omron.
- Định vị linh kiện: Đặt rơ le vào đúng vị trí các lỗ khoan sẵn trên mạch in, đảm bảo các chân đi qua lỗ trơn tru, không bị cong gập.
- Tiến hành hàn chân (Soldering): Sử dụng mỏ hàn điện ở mức nhiệt độ khuyên dùng (khoảng 260°C), thực hiện thao tác hàn nhanh chóng trong vòng 3 - 5 giây để tránh làm biến dạng phần vỏ nhựa bảo vệ.
- Cấp nguồn vận hành: Cấp đúng nguồn điện áp 24VDC vào cuộn dây (chân kích) để kích hoạt chuyển mạch.
Sản phẩm tương thích điện tử
Đối với các kỹ sư cần chuyển đổi từ chân hàn PCB sang lắp đặt tủ điện dạng DIN-rail cắm đế, có thể sử dụng kết hợp dòng rơ le phiên bản tiêu chuẩn cùng Đế rơ le PTF08A. Ngoài ra, việc bổ sung bộ nguồn tổ ong Omron 24VDC chất lượng cao sẽ đảm bảo rơ le hoạt động mượt mà nhất.
Ứng dụng thực tế của Rơ le LY2-0 DC24V
Sản phẩm được ứng dụng rộng rãi trong chế tạo bo mạch điều khiển cho máy móc tự động hóa, các mạch kích dòng của hệ thống PLC, module điều khiển van điện từ, bo mạch điều hòa trung tâm và các dây chuyền sản xuất lắp ráp linh kiện điện tử.
Câu hỏi thường gặp (FAQ)
1. Sự khác biệt cốt lõi giữa Omron LY2-0 và LY2 thông thường là gì?
Dòng LY2-0 được trang bị chân dẹt mỏng chuyên dùng hàn trực tiếp lên mạch in (PCB), trong khi dòng LY2 tiêu chuẩn dùng cho chân cắm để kết hợp với các loại đế cắm như PTF08A.
2. Rơ le LY2-0 DC24V có thể cắm trực tiếp vào đế PTF08A không?
Do thiết kế chân mỏng để hàn mạch, mặc dù có sơ đồ chân tương tự, AUT VN không khuyến nghị cắm LY2-0 vào đế cắm PTF08A vì có thể gây lỏng tiếp xúc cơ học. Bạn nên chọn mã LY2 tiêu chuẩn nếu dùng đế cắm.
3. Công suất tiêu thụ của cuộn hút rơ le này là bao nhiêu?
Mức tiêu thụ điện năng của cuộn dây 24VDC cực kỳ thấp, chỉ khoảng 0.9W, giúp tối ưu hiệu năng hệ thống.
4. Tiếp điểm của rơ le có chịu được tải xoay chiều AC không?

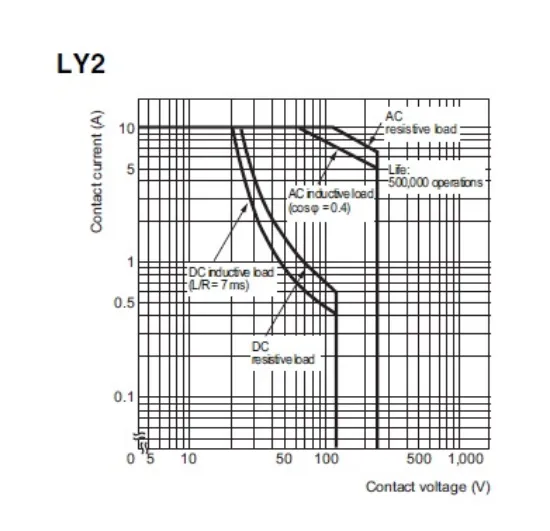

Có, tiếp điểm DPDT của rơ le có khả năng đóng cắt được cả dòng xoay chiều AC lẫn một chiều DC với ngưỡng tải tối đa 10A.
5. Nhiệt độ tối đa khi hàn chân PCB rơ le là bao nhiêu?
Bạn nên khống chế nhiệt độ mỏ hàn ở mức dưới 260°C và thao tác không quá 5 giây để bảo vệ an toàn cho các bộ phận cơ khí bên trong rơ le.
6. Thiết bị này có đèn LED chỉ thị trạng thái đóng cắt không?
Model LY2-0 DC24V nguyên bản không tích hợp đèn LED chỉ thị. Nếu ứng dụng của bạn yêu cầu đèn hiển thị, hãy cân nhắc chuyển sang dòng LY2N.
7. AUT VN có cung cấp CO/CQ cho rơ le Omron LY2-0 không?
Có, mọi sản phẩm Omron do AUT VN cung cấp đều đi kèm chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) đầy đủ.
8. Chính sách bảo hành của sản phẩm này thế nào?
Sản phẩm được bảo hành chính hãng 12 tháng tại AUT VN đối với các lỗi phát sinh từ khâu sản xuất.
9. Làm sao để phân biệt rơ le Omron chính hãng và hàng nhái?
Hàng chính hãng có vỏ nhựa trong suốt chất lượng cao, chữ in laser sắc nét rõ ràng, phần tiếp điểm hợp kim bạc sáng bóng không xỉn màu. Mua tại AUT VN là cách tốt nhất để đảm bảo 100% chính hãng.
10. Tôi có thể mua số lượng lớn rơ le Omron tại AUT VN với mức giá ưu đãi không?
Hoàn toàn được. AUT VN luôn có sẵn lượng hàng lớn trong kho cùng chính sách chiết khấu thương mại vô cùng hấp dẫn dành cho các nhà máy, nhà thầu dự án và xưởng lắp ráp mạch in.
