Rơ le trung gian Omron MY2ZN-D2 24VDC: Tích hợp Diode Bảo Vệ, Đèn LED, 8 Chân Dẹt Chính Hãng

Thương hiệu: Omron Nhật Bản chính hãng, độ bền công nghiệp vượt trội.
Tính năng an toàn: Tích hợp Diode bảo vệ chống xung ngược, bảo vệ tối đa cho PLC và thiết bị điều khiển.
Cấu tạo: 8 chân dẹt chuẩn, tiếp điểm DPDT 5A chịu tải ổn định.
Giám sát: Trang bị đèn LED chỉ thị trạng thái, giúp chẩn đoán lỗi nhanh chóng.

nhà chế tạo: Omron

SKU: MY2ZN-D2 DC24

Tải xuống mẫu

Giá cũ: 451.500 ₫

Giá bán: 361.200 ₫

Số lượng:

Giới thiệu Rơ le trung gian Omron MY2ZN-D2 24VDC

Rơ le trung gian Omron MY2ZN-D2 24VDC là thiết bị đóng cắt cơ điện cao cấp, đóng vai trò là cầu nối an toàn trong các hệ thống điều khiển tự động hóa. Điểm khác biệt lớn nhất của model này chính là việc tích hợp sẵn Diode bảo vệ, giúp triệt tiêu các xung điện ngược khi cuộn dây ngắt điện, từ đó ngăn chặn hư hỏng cho các cổng ra của PLC, cảm biến và vi điều khiển nhạy cảm. Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo tiêu chuẩn chất lượng khắt khe nhất từ Omron Nhật Bản.

Điểm nổi bật của Omron MY2ZN-D2

Diode bảo vệ xung ngược: Loại bỏ hiện tượng vọt áp khi ngắt cuộn dây, kéo dài tuổi thọ cho toàn bộ hệ thống điện tử.
Đèn LED hiển thị: Giúp kỹ thuật viên nhận biết ngay lập tức trạng thái đóng/ngắt của rơ le mà không cần dùng đồng hồ đo.
Tiếp điểm DPDT (2 Cặp): Cho phép điều khiển đồng thời hai mạch độc lập với dòng tải lên đến 5A.
Độ bền cực cao: Tuổi thọ cơ học đạt trên 50 triệu lần đóng cắt, giảm chi phí bảo trì và thay thế.
Thiết kế Plug-in: 8 chân dẹt dễ dàng lắp đặt và thay thế nhanh chóng trên đế cắm chuyên dụng.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết chi tiết
Model	MY2ZN-D2 DC24
Điện áp cuộn dây (Rated Voltage)	24 VDC
Số cực tiếp điểm	2 Pole (DPDT - Double Pole Double Throw)
Dòng tải định mức (Rated Current)	5A
Kiểu chân cắm	8 chân dẹt (Plug-in terminals)
Thiết bị bảo vệ	Tích hợp Diode (Surge Suppression)
Chỉ thị trạng thái	Đèn LED báo hiệu
Tuổi thọ cơ học	> 50.000.000 lần vận hành

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Rơ le MY2ZN-D2

Thay vì phải lắp thêm diode bên ngoài để bảo vệ PLC, việc sử dụng Omron MY2ZN-D2 giúp bạn tiết kiệm thời gian đấu nối, giảm diện tích chiếm dụng trong tủ điện và loại bỏ sai sót trong lắp đặt. Điều này không chỉ đảm bảo tính ổn định cho dây chuyền sản xuất mà còn giảm thiểu tối đa thời gian dừng máy (downtime) do sự cố xung điện.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1: Chọn đế rơ le phù hợp (khuyên dùng đế PYF08A).
Bước 2: Kiểm tra sơ đồ chân của rơ le để xác định cực tính của cuộn dây.
Bước 3: Quan trọng: Vì sản phẩm có Diode bảo vệ, bạn phải đấu nối đúng cực dương (+) và âm (-) của nguồn 24VDC. Việc đấu ngược cực có thể làm hỏng diode hoặc gây ngắn mạch.
Bước 4: Cắm rơ le vào đế một cách nhẹ nhàng nhưng chắc chắn.
Bước 5: Cấp nguồn và kiểm tra đèn LED để xác nhận rơ le hoạt động bình thường.

Sản phẩm sử dụng chung (isRelatedTo)

Đế rơ le 8 chân dẹt PYF08A: Phụ kiện bắt buộc để lắp đặt rơ le lên thanh ray.
Thanh ray nhôm/sắt: Dùng để cố định đế rơ le trong tủ điện.
Bộ nguồn 24VDC: Cung cấp năng lượng cho cuộn dây rơ le.

Ứng dụng thực tế (PropertyValue)

Hệ thống PLC: Cách ly và khuếch đại tín hiệu từ PLC ra tải công suất lớn.
Máy đóng gói tự động: Điều khiển các van điện từ (Solenoid valve) và xylanh khí nén.
Tủ điện điều khiển công nghiệp: Sử dụng trong các mạch logic, mạch khởi động từ.
Thiết bị an toàn: Dùng làm rơ le trung gian cho các nút nhấn khẩn cấp (Emergency Stop).

FAQ - Những câu hỏi thường gặp

Q1: Tại sao tôi nên chọn MY2ZN-D2 thay vì MY2N thông thường?
A: MY2ZN-D2 tích hợp sẵn Diode bảo vệ chống xung ngược, giúp bảo vệ PLC và linh kiện điện tử khỏi bị cháy hỏng do vọt áp, trong khi MY2N không có tính năng này.
Q2: Rơ le này có thể dùng cho điện AC 220V không?
A: Không. Model MY2ZN-D2 được thiết kế chuyên dụng cho điện áp một chiều 24VDC. Nếu dùng điện AC sẽ gây hỏng thiết bị ngay lập tức.
Q3: Tôi cần lưu ý gì khi đấu dây cho rơ le có diode?
A: Bạn tuyệt đối phải đấu đúng cực tính (+) và (-). Nếu đấu ngược, diode sẽ dẫn điện trực tiếp gây ngắn mạch nguồn.
Q4: Đèn LED trên rơ le có tác dụng gì?
A: Đèn LED sẽ sáng khi cuộn dây được cấp điện, giúp bạn biết rơ le đang ở trạng thái đóng mà không cần đo điện áp.

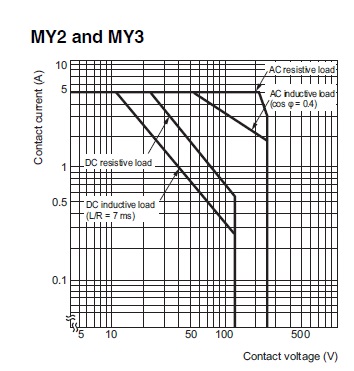

Q5: Dòng tải 5A là dòng liên tục hay tức thời?
A: 5A là dòng tải định mức tối đa cho tải trở. Với tải cảm (như cuộn dây, motor), bạn nên tính toán hệ số an toàn.
Q6: Tuổi thọ 50 triệu lần là cơ học hay điện?
A: Đó là tuổi thọ cơ học. Tuổi thọ điện sẽ thấp hơn tùy thuộc vào dòng tải mà bạn sử dụng.
Q7: Sản phẩm này có dễ tìm đế thay thế không?
A: Rất dễ. Bạn có thể sử dụng đế PYF08A phổ biến, hiện có sẵn tại AUT VN.
Q8: Làm sao để phân biệt hàng Omron chính hãng?
A: Hàng chính hãng có bao bì rõ ràng, mã vạch khớp với sản phẩm và có đầy đủ chứng chỉ CO/CQ khi mua tại các đại lý uy tín như AUT VN.
Q9: Tiếp điểm DPDT nghĩa là gì?
A: Nghĩa là rơ le có 2 cặp tiếp điểm độc lập, mỗi cặp gồm 1 chân chung (COM), 1 chân thường đóng (NC) và 1 chân thường mở (NO).
Q10: Rơ le có phát ra tiếng kêu khi hoạt động không?
A: Có, vì đây là rơ le cơ điện, bạn sẽ nghe thấy tiếng "tạch" nhẹ khi tiếp điểm đóng/ngắt.
