Giới thiệu Rơ le trung gian Omron MY4ZN DC12 chính hãng
Rơ le trung gian Omron MY4ZN DC12 là thiết bị đóng ngắt điện từ cao cấp, được thiết kế chuyên dụng cho các hệ thống điều khiển tự động hóa và tủ điện công nghiệp. Với vai trò là cầu nối cách ly an toàn, sản phẩm giúp bảo vệ các thiết bị điều khiển nhạy cảm như PLC, vi điều khiển khỏi các tác động nhiễu điện và dòng điện đột ngột. Được phân phối chính hãng bởi AUT VN, dòng rơ le MY4ZN đảm bảo độ tin cậy tuyệt đối, hoạt động ổn định ngay cả trong môi trường công nghiệp có độ ẩm hoặc rung động cao.
Điểm nổi bật của Omron MY4ZN DC12
- Công nghệ tiếp điểm mạ vàng (Gold-clad): Đây là ưu điểm vượt trội giúp ngăn chặn tình trạng oxy hóa tiếp điểm, đảm bảo khả năng dẫn tín hiệu cực kỳ chính xác và ổn định, ngay cả khi làm việc với dòng điện nhỏ (logic level).
- Khả năng điều khiển đa kênh mạnh mẽ: Với cấu hình 4PDT, rơ le cho phép điều khiển đồng thời 4 mạch điện độc lập, giúp tối ưu hóa không gian lắp đặt trong tủ điện.
- Giám sát trực quan với đèn LED: Tích hợp đèn LED chỉ báo trạng thái ngay trên thân, giúp kỹ thuật viên dễ dàng kiểm tra tình trạng đóng/ngắt mà không cần thiết bị đo chuyên dụng.
- Thiết kế Plug-in chuẩn hóa: Chân cắm 14 chân giúp việc bảo trì, thay thế trở nên cực kỳ nhanh chóng, giảm thiểu thời gian dừng máy (downtime) cho nhà máy.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết kỹ thuật |
| Model | MY4ZN DC12 |
| Điện áp cuộn dây (Rated Voltage) | 12 VDC (Dòng điện định mức: 72.7 mA) |
| Điện trở cuộn dây | 165 Ω |
| Điện áp hút (Must-operate voltage) | Tối đa 80% điện áp định mức |
| Điện áp nhả (Must-release voltage) | Tối thiểu 10% điện áp định mức |
| Công suất tiêu thụ | Xấp xỉ 0.9 W |
| Kiểu tiếp điểm | 4PDT (4 cặp tiếp điểm chuyển đổi) |
| Vật liệu tiếp điểm | Mạ vàng (Au clad) + Hợp kim bạc |

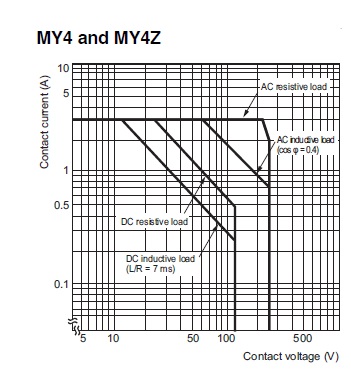

| Tải định mức (Resistive load) | 220 VAC 3A / 24 VDC 3A |
| Tải định mức (Inductive load) | 220 VAC 0.8A / 24 VDC 1.5A |
| Điện áp tiếp điểm tối đa | 250 VAC / 125 VDC |
| Chỉ báo trạng thái | Đèn LED tích hợp |
| Kiểu kết nối | Chân cắm (Plug-in) 14 chân |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi sử dụng Rơ le Omron MY4ZN DC12
- Bảo vệ tối đa hệ thống điều khiển: Khả năng cách ly điện tuyệt vời giúp ngăn chặn xung nhiễu từ tải động lực làm hỏng các mạch logic nhạy cảm.
- Độ tin cậy vượt trội: Tuân thủ tiêu chuẩn khắt khe của Nhật Bản, đảm bảo tuổi thọ đóng ngắt lên đến hàng triệu lần.
- Tối ưu hóa chi phí và không gian: Với 4 bộ tiếp điểm trong 1 thiết bị nhỏ gọn, bạn sẽ tiết kiệm được đáng kể chi phí linh kiện và diện tích tủ điện.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1 - Kiểm tra thông số: Xác định nguồn cấp cho cuộn dây phải là 12VDC (kiểm tra cực tính +/- để đèn LED hoạt động chính xác).
- Bước 2 - Lắp đế cắm: Lắp đế rơ le Omron 14 chân (như model PYF14A) lên thanh ray DIN Rail.

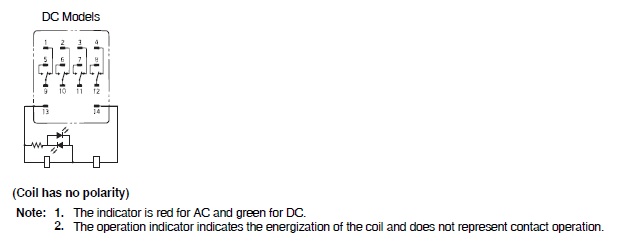

- Bước 3 - Đấu nối cuộn dây: Kết nối hai dây nguồn 12VDC vào đúng các chân cấp nguồn cho cuộn dây trên đế.
- Bước 4 - Đấu nối tải: Kết nối các thiết bị cần điều khiển vào các chân COM, NO hoặc NC tùy theo logic mạch.
- Bước 5 - Kiểm tra vận hành: Cấp nguồn, quan sát đèn LED trên rơ le và kiểm tra sự chuyển đổi của các tiếp điểm.
Sản phẩm sử dụng chung (isRelatedTo)
Để đảm bảo hệ thống hoạt động hoàn hảo, quý khách nên kết hợp với:
- Đế rơ le Omron PYF14A: Phụ kiện bắt buộc để lắp đặt rơ le chân cắm 14 chân.
- Bộ nguồn Switching 12VDC: Cung cấp nguồn điện DC ổn định cho cuộn dây.
- Bộ điều khiển PLC/Vi điều khiển: Để thực hiện các lệnh đóng ngắt tự động.
Ứng dụng thực tế (Application)
- Tự động hóa nhà máy: Điều khiển băng tải, hệ thống phân loại sản phẩm, cánh tay robot.
- Hệ thống quản lý tòa nhà (BMS): Điều khiển chiếu sáng, hệ thống thông gió, cửa tự động.
- Máy móc chuyên dụng: Ứng dụng trong máy CNC, máy cắt laser, các thiết bị điện tử công nghiệp.
FAQ - Câu hỏi thường gặp
1. Rơ le MY4ZN DC12 khác gì so với dòng MY4N thông thường?
Dòng MY4ZN có hai cải tiến lớn: tiếp điểm được mạ vàng (Gold-clad) để tăng độ bền tín hiệu và có tích hợp sẵn đèn LED báo trạng thái.
2. Tôi có thể dùng nguồn 24VDC cho rơ le này không?
KHÔNG. Nếu cấp nguồn 24VDC cho cuộn dây 12VDC, cuộn dây sẽ bị cháy ngay lập tức. Hãy kiểm tra kỹ điện áp nguồn trước khi cấp.
3. Tiếp điểm 4PDT có nghĩa là gì?
4PDT (4 Pole Double Throw) nghĩa là rơ le này có 4 cặp tiếp điểm độc lập, mỗi cặp có thể chuyển đổi giữa chân thường mở (NO) và thường đóng (NC).
4. Sản phẩm có đầy đủ chứng chỉ CO/CQ không?
Có, AUT VN cam kết cung cấp sản phẩm chính hãng Omron kèm đầy đủ chứng nhận xuất xứ (CO) và chất lượng (CQ).
5. Dòng điện tối đa mà tiếp điểm có thể chịu được là bao nhiêu?
Với tải thuần trở, rơ le chịu được tối đa 3A. Với tải cảm (như motor, cuộn dây), dòng cho phép nên duy trì dưới 1.5A để đảm bảo tuổi thọ.
6. Tại sao đèn LED không sáng khi tôi đã cấp nguồn 12VDC?
Hãy kiểm tra lại cực tính của nguồn (dương/âm) vì đèn LED cần đúng chiều, hoặc kiểm tra xem cuộn dây có bị đứt hay không.
7. Rơ le này có thể điều khiển thiết bị điện xoay chiều (AC) không?
Có. Mặc dù cuộn dây dùng 12VDC, nhưng các tiếp điểm có thể đóng ngắt các tải AC lên đến 250VAC.
8. Thời gian bảo hành sản phẩm như thế nào?
Sản phẩm được bảo hành theo tiêu chuẩn chính hãng của Omron thông qua nhà phân phối AUT VN.
9. Mua số lượng lớn tại AUT VN có được chiết khấu không?
Chúng tôi có chính sách giá dự án và chiết khấu cực tốt cho khách hàng doanh nghiệp mua số lượng lớn.
10. AUT VN có giao hàng toàn quốc không?
Có, chúng tôi hỗ trợ giao hàng nhanh chóng trên toàn quốc, đặc biệt là khu vực TP.HCM.
11. Tiếp điểm mạ vàng có ưu điểm gì đặc biệt?
Nó giúp duy trì tiếp xúc điện cực tốt ngay cả với dòng điện cực thấp, ngăn ngừa lớp màng oxy hóa gây lỗi tín hiệu.
12. Làm sao để đặt mua hàng chính hãng nhanh nhất?
Quý khách vui lòng liên hệ Hotline/Zalo 0968.053.025 của AUT VN để được tư vấn và báo giá ngay lập tức.
Nguồn tham khảo: Omron Industrial Automation
