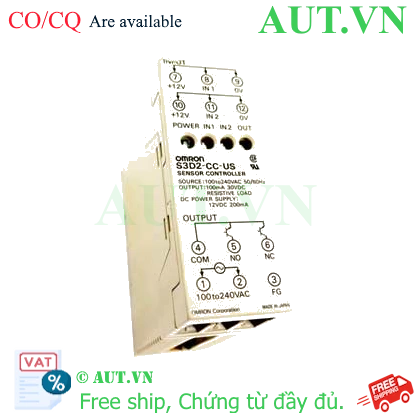

Omron S3D2-CC-US | Bộ Điều Khiển Cảm Biến NPN, Timer 3 Chế Độ, Nguồn 100-240VAC - AUT VN

Loại thiết bị: Bộ điều khiển cảm biến (Sensor Controller) chuyên dụng cho ngõ vào NPN.
Chức năng Timer: Tích hợp 3 chế độ thông minh: ON-delay, OFF-delay và One-shot.
Nguồn cấp linh hoạt: Đầu vào 100-240VAC, tích hợp sẵn nguồn 12VDC cấp cho cảm biến.
Ngõ ra: NPN Open Collector (Hở cực thu) giúp điều khiển tải dễ dàng.
Lắp đặt: Thiết kế nhỏ gọn, tối ưu trên thanh ray DIN hoặc bắt vít.

nhà chế tạo: Omron

SKU: S3D2-CC-US

Tải xuống mẫu

Giá cũ: 6.300.000 ₫

Giá bán: 5.040.000 ₫

Số lượng:

Giới thiệu Bộ điều khiển cảm biến Omron S3D2-CC-US chính hãng

Bộ điều khiển cảm biến Omron S3D2-CC-US là giải pháp thay thế hoàn hảo cho các bộ lập trình PLC trong các ứng dụng logic đơn giản nhưng yêu cầu độ chính xác cao. Thay vì phải lập trình phức tạp, S3D2-CC-US cho phép bạn xử lý tín hiệu từ cảm biến và điều khiển thời gian (Timer) chỉ thông qua các switch gạt vật lý. Đây là lựa chọn kinh tế và hiệu quả nhất để tối ưu hóa dây chuyền sản xuất, giảm chi phí đầu tư và thời gian lắp đặt tại các nhà máy hiện đại.

Điểm nổi bật của Omron S3D2-CC-US

Tích hợp nguồn 12VDC: Điểm khác biệt lớn nhất là khả năng cấp nguồn trực tiếp 12VDC cho cảm biến, giúp bạn loại bỏ hoàn toàn bộ nguồn DC rời, tiết kiệm không gian tủ điện đáng kể.
Xử lý logic đa năng: Hỗ trợ các chế độ AND, OR, Sync và đảo ngược tín hiệu, mang lại khả năng tùy biến cao cho hệ thống điều khiển.
Tốc độ phản hồi cực nhanh: Với thời gian phản hồi chỉ từ 1-2ms, thiết bị đảm bảo sự đồng bộ tuyệt đối cho các dây chuyền tốc độ cao.
Độ bền vượt trội: Sản phẩm đạt tiêu chuẩn UL và CSA, vận hành ổn định trong môi trường công nghiệp có nhiễu điện từ cao.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	S3D2-CC-US
Điện áp nguồn cấp (Input Power)	100 - 240VAC
Nguồn cấp cảm biến (Sensor Power)	12VDC (Tích hợp)
Loại đầu vào (Input Type)	NPN
Loại đầu ra (Output Type)	NPN Open Collector (Hở cực thu)
Chức năng thời gian (Timer Functions)	ON-delay, OFF-delay, One-shot
Thời gian phản hồi (Response Time)	Input: 2ms \| Output: 1ms
Chế độ vận hành	AND, OR, Sync, Invert
Bảo vệ ngắn mạch	Có (Short-circuit protection)
Kích thước (WxHxD)	30mm x 80mm x 78mm
Nhiệt độ vận hành	-10°C đến 55°C
Chứng nhận	UL, CSA

Nguồn tham khảo: Omron Industrial Automation

Lợi ích thực tế khi sử dụng Omron S3D2-CC-US

Tối ưu chi phí (Cost-effective): Thay vì mua PLC và lập trình viên, bạn chỉ cần một thiết bị nhỏ gọn với chi phí cực thấp để đạt được các logic cơ bản.
Giảm thiểu thời gian dừng máy (Downtime): Cấu hình trực tiếp bằng switch gạt giúp việc thay thế và điều chỉnh hệ thống diễn ra trong vài phút.
An toàn tuyệt đối: Tính năng chống ngắn mạch giúp bảo vệ các cảm biến đắt tiền khỏi các sự cố điện trong tủ điều khiển.
Tiết kiệm không gian: Kích thước siêu nhỏ gọn cùng nguồn 12VDC tích hợp giúp tủ điện của bạn luôn gọn gàng và chuyên nghiệp.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt: Gắn thiết bị lên thanh ray DIN trong tủ điện để đảm bảo cố định và an toàn.
Bước 2: Đấu nối nguồn: Kết nối nguồn xoay chiều (AC) 100-240V vào các terminal nguồn cấp.
Bước 3: Kết nối cảm biến: Đấu nối cảm biến NPN vào ngõ vào. Sử dụng cổng 12VDC có sẵn trên thiết bị để cấp nguồn cho cảm biến.
Bước 4: Cài đặt Timer: Sử dụng các switch gạt trên thân máy để chọn chế độ (ON-delay/OFF-delay/One-shot) và thời gian mong muốn.
Bước 5: Kết nối đầu ra: Đấu nối ngõ ra NPN Open Collector đến Relay hoặc ngõ vào PLC để điều khiển tải.
Bước 6: Kiểm tra: Kích hoạt cảm biến và quan sát đèn LED trạng thái để xác nhận thiết bị hoạt động đúng logic.

Sản phẩm kết hợp tối ưu (isRelatedTo)

Để đạt hiệu suất tốt nhất, hãy kết hợp S3D2-CC-US với các dòng linh kiện sau:

Cảm biến quang Omron E3Z Series: (Ngõ ra NPN) Để phát hiện vật thể chính xác.
Cảm biến tiệm cận Omron E2E Series: (Ngõ ra NPN) Chuyên dụng cho kim loại.
Relay trung gian Omron: Để khuếch đại tín hiệu điều khiển các tải công suất lớn như Contactor hoặc Solenoid.

Ứng dụng thực tế của sản phẩm (PropertyValue)

Hệ thống băng tải: Điều khiển dừng/chạy tự động khi sản phẩm đi qua điểm cảm biến.
Dây chuyền đóng gói: Tạo xung One-shot để kích hoạt tay gắp Robot theo chu kỳ.
Máy phân loại: Sử dụng chế độ OFF-delay để duy trì tín hiệu đẩy sản phẩm lỗi ra khỏi băng tải.
Kiểm tra chất lượng (QC): Duy trì tín hiệu cảnh báo khi phát hiện sản phẩm không đạt chuẩn.

Câu hỏi thường gặp (FAQ)

1. S3D2-CC-US có dùng được cho cảm biến PNP không?
Không, thiết bị này thiết kế riêng cho đầu vào NPN. Nếu dùng cảm biến PNP, bạn hãy liên hệ AUT VN để được tư vấn model khác.

2. Làm sao để tôi biết cảm biến đã được cấp nguồn thành công?
Bạn có thể kiểm tra đèn LED trạng thái của cảm biến hoặc đo điện áp tại đầu ra 12VDC của bộ điều khiển.

3. Tôi có cần cài đặt phần mềm máy tính không?
Hoàn toàn không. Mọi cấu hình được thực hiện nhanh chóng qua các switch gạt vật lý trên thân máy.

4. Chế độ One-shot khác gì với ON-delay?
One-shot tạo ra một xung có độ dài cố định bất kể thời gian cảm biến giữ tín hiệu, trong khi ON-delay sẽ trễ một khoảng rồi mới bật đầu ra.

5. Có thể dùng thiết bị này để điều khiển trực tiếp động cơ không?
Không nên. Bạn nên dùng ngõ ra NPN để kích vào Relay hoặc Contactor để đảm bảo an toàn và độ bền.

6. Tại sao tôi nên chọn mua tại AUT VN thay vì các đơn vị khác?
AUT VN cam kết hàng chính hãng 100%, hỗ trợ kỹ thuật trọn đời và có sẵn kho hàng lớn, giao hàng nhanh chóng.

7. Thiết bị có chống nhiễu tốt không?
Có, thiết bị được thiết kế đạt chuẩn công nghiệp với khả năng chống nhiễu EMI rất tốt.

8. Tôi có thể đấu nối nguồn 220V trực tiếp không?
Được, dải nguồn 100-240VAC tương thích hoàn toàn với điện lưới 220V tại Việt Nam.

9. Nguồn 12VDC tích hợp có dòng lớn không?
Nguồn này cung cấp đủ cho các dòng cảm biến tiêu chuẩn. Nếu dùng nhiều cảm biến công suất lớn, hãy liên hệ AUT VN để tư vấn.

10. Sản phẩm có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron thông qua AUT VN.
