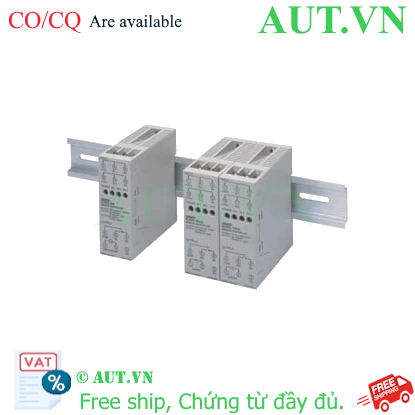

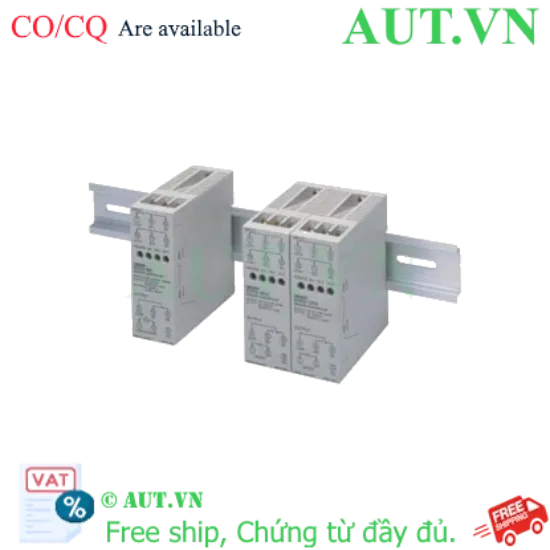

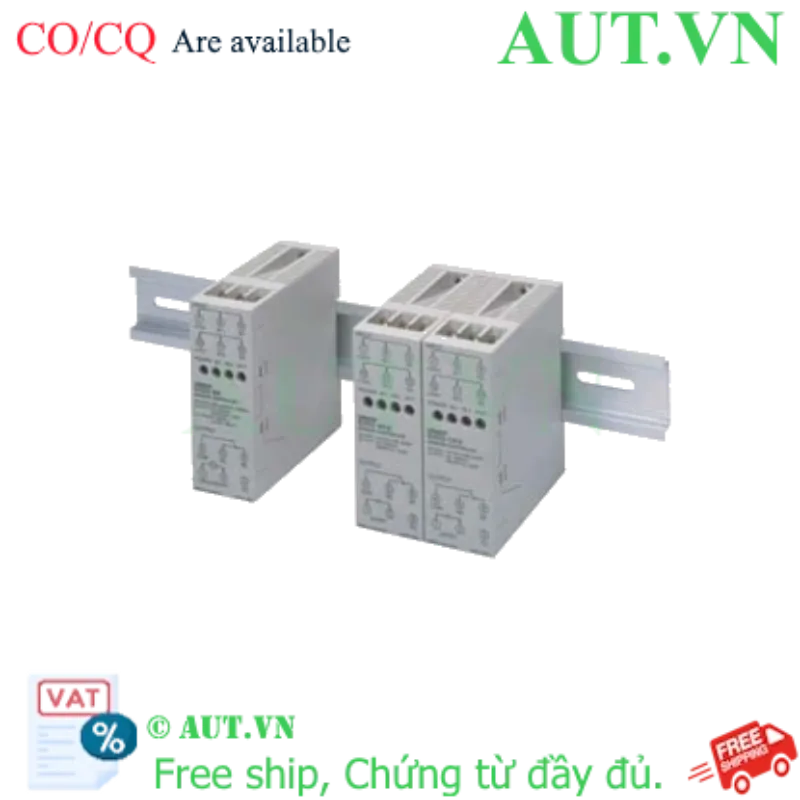

Omron S3D2-CCB-US - Bộ Chuyển Đổi PNP sang NPN, Tích Hợp Timer & Logic, Chuẩn DIN Rail | AUT VN

Chuyển đổi tín hiệu: Chuyển chính xác từ PNP sang NPN, loại bỏ hoàn toàn xung đột giữa cảm biến và PLC.
Xử lý thông minh: Tích hợp hàm logic AND/OR/SYNC và 3 chế độ Timer (ON-delay, OFF-delay, One-shot).
Nguồn cấp tối ưu: Hoạt động 100-240VAC, tích hợp sẵn nguồn 12VDC cấp trực tiếp cho cảm biến.
Tiêu chuẩn công nghiệp: Lắp ray DIN 35mm, chứng nhận UL/CSA, bền bỉ trong môi trường khắc nghiệt.

nhà chế tạo: Omron

SKU: S3D2-CCB-US

Tải xuống mẫu

Giá cũ: 6.284.250 ₫

Giá bán: 5.027.400 ₫

Số lượng:

Giới thiệu Bộ điều khiển cảm biến Omron S3D2-CCB-US

Trong các hệ thống tự động hóa công nghiệp, việc không đồng nhất giữa loại tín hiệu của cảm biến (PNP) và yêu cầu đầu vào của PLC (NPN) là một bài toán hóc búa. Thay vì phải chi trả khoản kinh phí lớn để thay thế toàn bộ hệ thống cảm biến, Bộ điều khiển cảm biến Omron S3D2-CCB-US xuất hiện như một giải pháp cứu cánh hoàn hảo. Đây là thiết bị chuyển đổi tín hiệu trung gian chuyên dụng, đảm bảo sự vận hành mượt mà, chính xác và an toàn tuyệt đối cho hệ thống điều khiển.

Được phân phối chính hãng bởi AUT VN, S3D2-CCB-US không đơn thuần là một bộ chuyển đổi mà là một "trạm xử lý tín hiệu" thông minh, giúp các kỹ sư điện tối ưu hóa quy trình vận hành mà không cần can thiệp phức tạp vào lập trình phần mềm PLC.

Điểm nổi bật của Omron S3D2-CCB-US

Khả năng xử lý Logic linh hoạt: Tích hợp sẵn các hàm logic AND, OR, đảo tín hiệu và chế độ đồng bộ (Sync mode), giúp đơn giản hóa sơ đồ đấu nối và giảm tải xử lý cho CPU của PLC.
Tích hợp nguồn cấp 12VDC: Thiết kế thông minh cung cấp nguồn 12VDC trực tiếp cho cảm biến, loại bỏ nhu cầu sử dụng bộ nguồn DC rời, giúp tủ điện gọn gàng và chuyên nghiệp hơn.
Hệ thống Timer đa năng: Tùy chỉnh 3 chế độ: ON-delay (trễ bật), OFF-delay (trễ tắt) và One-shot (xung đơn), cho phép kiểm soát thời điểm kích hoạt tín hiệu với độ chính xác cực cao.
Độ bền chuẩn công nghiệp Nhật Bản: Vỏ thiết bị chịu nhiệt từ -10 đến 55°C, đạt tiêu chuẩn quốc tế UL và CSA, đảm bảo hoạt động ổn định 24/7 trong môi trường nhà máy khắt khe.
Bảo vệ an toàn hệ thống: Mạch bảo vệ ngắn mạch đầu ra giúp ngăn chặn hư hỏng lan truyền, bảo vệ an toàn cho các module PLC đắt tiền.

Bảng thông số kỹ thuật chi tiết

Đặc tính kỹ thuật	Thông số chi tiết
Model	S3D2-CCB-US
Thương hiệu	Omron (Nhật Bản)
Điện áp nguồn cấp	100 - 240VAC (50/60Hz)
Điện áp cấp cho cảm biến	12VDC (Tích hợp sẵn)
Loại tín hiệu đầu vào	PNP
Loại tín hiệu đầu ra	NPN Open Collector
Chế độ Timer	ON-delay, OFF-delay, One-shot
Chuẩn lắp đặt	Ray DIN 35mm
Tiêu chuẩn an toàn	UL, CSA

Nguồn tham khảo: Omron Official

Lợi ích khi sử dụng Omron S3D2-CCB-US

Tiết kiệm chi phí đầu tư: Tận dụng tối đa các cảm biến PNP hiện có, không cần thay mới thiết bị đầu cuối.
Tăng tốc độ triển khai: Lắp đặt nhanh chóng trên ray DIN, giảm thời gian đi dây và thi công tủ điện đáng kể.
Vượt trội hơn Relay truyền thống: Loại bỏ độ trễ cơ khí, tăng tuổi thọ hệ thống và triệt tiêu nhiễu tín hiệu.
Vận hành linh hoạt: Thay đổi chế độ hoạt động thông qua công tắc xoay vật lý, cực kỳ tiện lợi cho việc bảo trì và điều chỉnh nhanh.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kết nối nguồn chính - Đấu nối nguồn điện AC 100-240V vào các chân cấp nguồn của bộ S3D2-CCB-US.
Bước 2: Kết nối cảm biến PNP - Sử dụng ngõ ra 12VDC tích hợp trên thiết bị để cấp nguồn cho cảm biến, nối dây tín hiệu PNP vào cổng Input.
Bước 3: Cấu hình chức năng - Sử dụng các công tắc xoay (Rotary switches) mặt trước để chọn hàm Logic (AND/OR) hoặc chế độ Timer phù hợp.
Bước 4: Đấu nối đầu ra - Kết nối ngõ ra NPN Open Collector vào chân Input của PLC hoặc bộ điều khiển trung tâm.
Bước 5: Vận hành & Kiểm tra - Kích hoạt cảm biến và theo dõi hệ thống đèn LED trạng thái để xác nhận tín hiệu chuyển đổi chính xác.

Sản phẩm sử dụng chung (isRelatedTo)

Để tối ưu hóa hệ thống, quý khách có thể kết hợp S3D2-CCB-US với các thiết bị sau:

Cảm biến Omron PNP: Các dòng cảm biến tiệm cận E2E, cảm biến quang E3Z chất lượng cao.

Bộ điều khiển cùng series: Omron S3D2-CK, Omron S3D2-EK.
Giải pháp chuyển đổi Autonics: Autonics PA10-U, Autonics PA-12.

Ứng dụng thực tế (Application)

Bộ chuyển đổi S3D2-CCB-US là lựa chọn hàng đầu trong các lĩnh vực:

Ngành đóng gói & Bao bì: Điều phối tín hiệu băng tải, đếm sản phẩm tự động với độ chính xác cao.
Gia công cơ khí & Máy CNC: Chuyển đổi tín hiệu từ công tắc hành trình PNP về PLC điều khiển NPN.
Hệ thống phân loại thông minh: Sử dụng logic AND/OR để lọc và phân loại sản phẩm theo điều kiện định sẵn.
Sản xuất Thực phẩm & Đồ uống: Kiểm soát mức chiết rót và đóng nắp chai tự động trong môi trường sản xuất liên tục.

FAQ - Giải đáp thắc mắc thường gặp

1. Omron S3D2-CCB-US có thể dùng để chuyển NPN sang PNP không?
Không. Model này được thiết kế chuyên biệt để chuyển đổi một chiều từ PNP (vào) sang NPN (ra).
2. Tôi có cần mua thêm bộ nguồn 12VDC rời cho cảm biến không?
Không cần. S3D2-CCB-US đã tích hợp sẵn nguồn 12VDC, giúp bạn tiết kiệm chi phí và không gian tủ điện.
3. Chế độ One-shot là gì và khi nào nên dùng?
One-shot tạo ra một xung ngắn duy nhất khi có tín hiệu vào, bất kể cảm biến vẫn đang giữ trạng thái ON. Chế độ này cực kỳ hữu ích cho các tác vụ đếm sản phẩm để tránh đếm lặp.
4. Sản phẩm S3D2-CCB-US tại AUT VN có chính sách bảo hành như thế nào?
Sản phẩm được cam kết chính hãng Omron, bảo hành theo tiêu chuẩn nhà sản xuất với hỗ trợ kỹ thuật tận tình từ AUT VN.
5. Việc lắp đặt nhiều module S3D2-CCB-US sát nhau có gây nhiễu tín hiệu không?
Hoàn toàn không. Thiết kế chuẩn ray DIN 35mm và mạch chống nhiễu công nghiệp giúp thiết bị vận hành ổn định ngay cả khi lắp đặt mật độ cao.
6. Sự khác biệt chính giữa S3D2-CCB-US và S3D2-CK là gì?
S3D2-CCB-US tối ưu cho việc chuyển đổi PNP-NPN với dải nguồn AC rộng, trong khi các model khác như S3D2-CK có thể khác về mức điện áp hoặc cấu hình ngõ ra.
7. Thiết bị có tự bảo vệ khi xảy ra sự cố ngắn mạch không?
Có, thiết bị tích hợp mạch bảo vệ ngắn mạch đầu ra, đảm bảo an toàn cho PLC và các thiết bị ngoại vi.
8. Làm sao để kiểm tra nhanh trạng thái hoạt động của thiết bị?
Bạn chỉ cần quan sát hệ thống đèn LED chỉ báo (Power, Input, Output) ngay trên mặt trước của module.
9. S3D2-CCB-US có chịu được môi trường ẩm ướt không?
Thiết bị được thiết kế để lắp trong tủ điện. Để đảm bảo tuổi thọ, quý khách nên lắp trong tủ có cấp bảo vệ từ IP65 trở lên.
10. Thời gian phản hồi của bộ chuyển đổi có gây trễ hệ thống không?
Thời gian phản hồi tính bằng mili giây (ms), gần như tức thời, đáp ứng tốt cho các dây chuyền sản xuất tốc độ cao.
