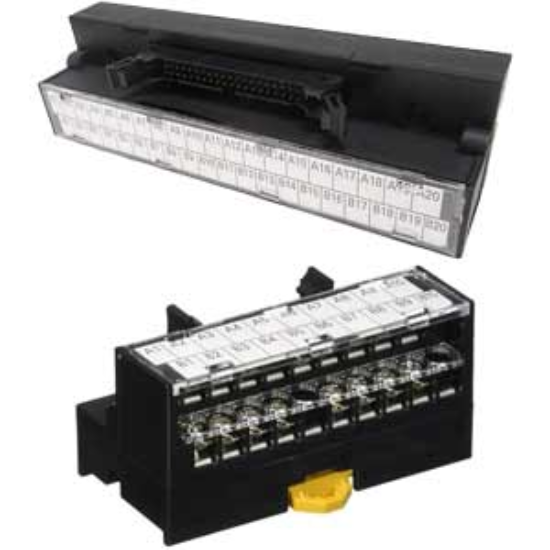

Cầu Đấu Dây Omron XW2D-40G6 (40 Cực, 1A, 125VAC) - Chính Hãng
- Thương hiệu: Omron (Nhật Bản)
- Số cực: 40 pole (40 cực)
- Thông số điện: 1A - 125VAC
- Kiểu kết nối: Giắc cắm MIL chuẩn công nghiệp
- Phương pháp đấu nối: Screw terminals (Vít siết)
- Lắp đặt: Gắn trên thanh DIN rail
Giới thiệu về Cầu Đấu Dây Omron XW2D-40G6
Cầu đấu dây Omron XW2D-40G6 là giải pháp kết nối chuyên dụng trong các hệ thống tủ điện công nghiệp và điều khiển tự động hóa. Với thiết kế tối ưu cho các giắc cắm MIL, sản phẩm giúp chuyển đổi tín hiệu từ các bó dây phức tạp sang các đầu nối vít đơn giản, đảm bảo tính ổn định cao và dễ dàng trong việc bảo trì, nâng cấp hệ thống.
Điểm nổi bật của Omron XW2D-40G6
- Độ tin cậy tuyệt đối: Sản phẩm từ Omron đảm bảo khả năng dẫn điện ổn định, chống nhiễu và bền bỉ trong môi trường công nghiệp khắc nghiệt.
- Thiết kế thông minh: Hỗ trợ lắp đặt nhanh chóng trên thanh DIN rail, giúp tiết kiệm diện tích tủ điện.
- An toàn tối đa: Cơ chế chống rơi vít (fallout prevention) và nắp che bảo vệ giúp ngăn ngừa ngắn mạch và đảm bảo an toàn cho kỹ thuật viên.
- Tương thích cao: Sử dụng chuẩn giắc cắm MIL phổ biến, dễ dàng thay thế và kết nối với các thiết bị ngoại vi.
Lợi ích khi sử dụng sản phẩm
- Tối ưu hóa thời gian thi công: Thay vì đấu nối thủ công từng sợi dây, XW2D-40G6 cho phép kết nối nhanh thông qua giắc cắm, giảm thiểu sai sót trong lắp đặt.
- Quản lý dây dẫn khoa học: Giúp tủ điện trở nên gọn gàng, chuyên nghiệp, dễ dàng truy vết và xử lý sự cố.
- Chi phí vận hành thấp: Nhờ độ bền cao và tiêu chuẩn chất lượng Nhật Bản, giảm thiểu chi phí thay thế và bảo trì định kỳ.
Hướng dẫn sử dụng và Lắp đặt
- Lắp đặt: Gắn khối cầu đấu XW2D-40G6 lên thanh DIN rail (loại tiêu chuẩn) và siết chặt để cố định.
- Đấu nối: Sử dụng dây dẫn có tiết diện từ 0.3mm² đến 1.25mm² (AWG 22-16). Có thể sử dụng đầu cốt (crimp terminal) dạng tròn hoặc chẻ để tăng độ tiếp xúc.
- Kết nối: Cắm giắc MIL tương ứng vào khối cầu đấu, đảm bảo khớp nối chắc chắn.
- Kiểm tra: Sử dụng đồng hồ vạn năng để kiểm tra thông mạch trước khi cấp nguồn 125VAC.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết |
| Model | XW2D-40G6 |
| Số cực | 40 pole |
| Dòng điện định mức | 1A |
| Điện áp định mức | 125VAC |
| Phương pháp đấu nối | Vít siết (Screw terminals) |
| Kiểu đầu nối | Giắc cắm MIL |
| Kích cỡ vít | M3 |
| Tiết diện dây phù hợp | 0.3...1.25mm² (AWG 22-16) |
| Khoảng cách giữa 2 cực | 7mm |
| Nhiệt độ vận hành | 0...55°C |
| Kích thước (RxCxS) | 149mm x 40mm x 39mm |
Sản phẩm sử dụng kèm theo
Để tối ưu hóa hiệu suất và an toàn, Omron XW2D-40G6 thường được sử dụng cùng với:
- Thanh ray DIN: Các loại ray nhôm hoặc thép tiêu chuẩn (ví dụ: TC 5x35x1000).
- Phụ kiện chặn cầu đấu: BIZ-07, BNL5, BNL6, HYBT-07 giúp cố định khối cầu đấu trên ray.
- Đầu cốt (Crimp Terminals): Giúp kết nối dây dẫn chắc chắn hơn vào vít M3.
Nguồn tham khảo: Omron Industrial Automation
