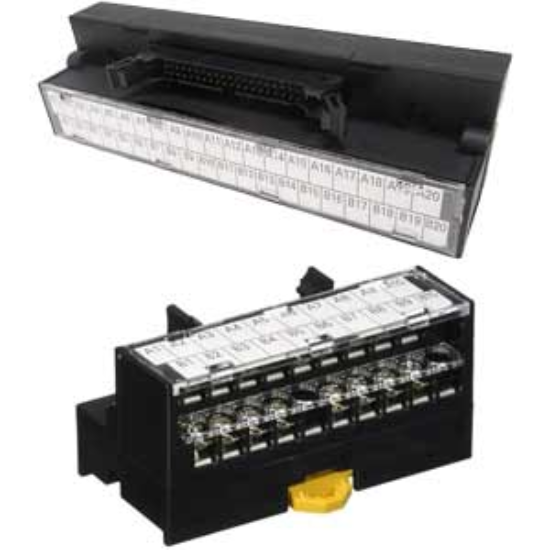

Cầu Đấu Dây Omron XW2D-34G6 Chính Hãng: 34 Cực, Giắc MIL Tháo Nhanh, Lắp DIN Rail

Model: XW2D-34G6 (Thương hiệu Omron Nhật Bản)
Số cực: 34 cực (High Density) - Giải pháp tối ưu không gian tủ điện
Kết nối: Giắc cắm chuẩn MIL tháo lắp siêu nhanh, rút ngắn thời gian bảo trì
Thông số: 1A / 125VAC, Terminal vít M3 chống tuột dây tuyệt đối
Lắp đặt: Tương thích hoàn toàn với thanh DIN rail tiêu chuẩn công nghiệp
Ứng dụng: Quản lý dây dẫn cho tủ điện PLC, CNC, Robot và hệ thống tự động hóa

nhà chế tạo: Omron

SKU: XW2D-34G6

Tải xuống mẫu

Giá cũ: 1.027.050 ₫

Giá bán: 821.640 ₫

Số lượng:

Giới thiệu về Cầu Đấu Dây Omron XW2D-34G6

Trong các hệ thống tủ điện công nghiệp hiện đại, việc quản lý hàng chục, hàng trăm sợi dây tín hiệu luôn là một thách thức lớn đối với các kỹ sư. Cầu đấu dây Omron XW2D-34G6 chính là giải pháp đột phá, cho phép tích hợp tới 34 điểm kết nối trên một module duy nhất. Sản phẩm không chỉ giúp thu gọn diện tích lắp đặt mà còn nâng cao tính thẩm mỹ và độ an toàn tuyệt đối cho hệ thống tự động hóa. Với uy tín từ thương hiệu Omron, XW2D-34G6 là lựa chọn hàng đầu cho những dự án đòi hỏi sự chính xác, bền bỉ và khả năng vận hành linh hoạt.

Điểm nổi bật của Omron XW2D-34G6

Mật độ kết nối cực cao: Tích hợp 34 cực trong một diện tích nhỏ gọn, loại bỏ hoàn toàn tình trạng "mạng nhện" dây dẫn, giúp tủ điện trở nên khoa học hơn.
Chuẩn kết nối MIL tiên tiến: Khả năng tháo rời nhanh chóng thông qua giắc MIL. Điều này cho phép thay thế module hoặc di chuyển thiết bị trong tích tắc mà không cần tháo từng sợi dây đơn lẻ.
Độ tin cậy vận hành tuyệt đối: Hệ thống vít M3 được thiết kế chống tuột (Fallout prevention), đảm bảo tiếp điểm luôn chặt chẽ, loại bỏ nguy cơ chập cháy do lỏng dây dẫn trong môi trường rung lắc.
Thiết kế tối ưu cho bảo trì: Nắp che bảo vệ thông minh có thể cố định ở trạng thái mở, hỗ trợ kỹ thuật viên dễ dàng đo kiểm và xử lý sự cố.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Model	XW2D-34G6
Số cực (Poles)	34 cực
Dòng điện định mức	1A
Điện áp định mức	125VAC
Kiểu đầu nối	Giắc cắm MIL (MIL Connector)
Phương pháp đấu nối	Terminal vít (Screw Terminal M3)
Tiết diện dây dẫn	0.3 đến 1.25mm² (AWG 22-16)
Khoảng cách giữa các cực	7mm
Kích thước (RxCxS)	128 x 40 x 39 mm
Nhiệt độ vận hành	0 đến 55°C
Tiêu chuẩn lắp đặt	DIN Rail

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Cầu đấu dây Omron XW2D-34G6

Tối đa hóa tốc độ thi công: Việc áp dụng giắc MIL giúp giảm tới 50% thời gian đấu nối và lắp đặt so với các phương pháp truyền thống.
Tiết kiệm chi phí không gian: Gom nhiều tín hiệu vào một module nhỏ, giảm kích thước vỏ tủ điện, tối ưu chi phí vật tư.
Độ bền chuẩn công nghiệp: Vỏ nhựa cách điện cao cấp, chống chịu nhiệt và ăn mòn, đảm bảo hệ thống vận hành ổn định 24/7.
Giảm thiểu Downtime: Khả năng tháo lắp nhanh giúp việc chẩn đoán và xử lý sự cố đơn giản, đưa hệ thống quay lại vận hành nhanh nhất.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Gắn cầu đấu dây XW2D-34G6 lên thanh DIN rail. Ấn nhẹ cho đến khi nghe tiếng "click" để đảm bảo module đã khớp hoàn toàn.
Bước 2: Chuẩn bị dây dẫn với tiết diện từ 0.3 - 1.25mm². Tuốt vỏ dây vừa đủ để tránh hở lõi đồng.
Bước 3: Đưa dây vào terminal và dùng tua vít M3 siết chặt. Lưu ý siết vừa đủ lực để kích hoạt cơ chế chống tuột dây.
Bước 4: Cắm giắc MIL kết nối với thiết bị điều khiển hoặc module đối ứng. Đảm bảo giắc được cắm sát và chắc chắn.
Bước 5: Đóng nắp che terminal để bảo vệ các điểm kết nối khỏi bụi bẩn và tránh chạm chập ngoài ý muốn.

Sản phẩm sử dụng chung (isRelatedTo)

Để đạt hiệu quả tối ưu, XW2D-34G6 nên được kết hợp cùng các phụ kiện:

Thanh ray lắp đặt: BAA1000, BAP1000 hoặc PFP-100N.

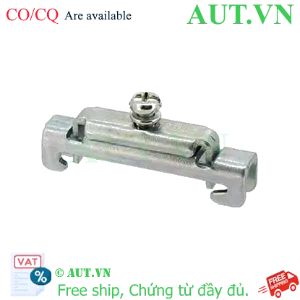

Phụ kiện cầu nối (Jumper): BIZ-07, BIZ-07-10A, BNL5, BNL6 hoặc HYBT-07 để tạo nhóm tín hiệu chung nhanh chóng.

Ứng dụng thực tế của sản phẩm (Application)

Omron XW2D-34G6 được tin dùng trong các hệ thống khắt khe:

Kết nối PLC: Làm cầu nối trung gian giữa PLC với các cảm biến, nút nhấn và actuator.
Máy CNC & Robot: Quản lý dây điều khiển trong các tủ điện máy CNC, cánh tay Robot công nghiệp.
Hệ thống BMS: Phân phối tín hiệu trong hệ thống quản lý tòa nhà thông minh.
Thiết bị I/O: Kết nối các module I/O mật độ cao trong bảng mạch điện tử công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Omron XW2D-34G6 có bao nhiêu cực kết nối?
Sản phẩm có tổng cộng 34 cực (34 poles), hỗ trợ kết nối đồng thời 34 đường tín hiệu trên một module duy nhất.

2. Giắc cắm MIL mang lại lợi ích gì thực tế?
Giắc MIL cho phép tháo rời toàn bộ khối kết nối ra khỏi tủ điện nhanh chóng mà không cần tháo từng con vít, cực kỳ hữu ích khi bảo trì định kỳ hoặc thay thế linh kiện.

3. Sản phẩm có lắp vừa thanh ray DIN tiêu chuẩn không?
Có, XW2D-34G6 được thiết kế chuẩn hóa cho tất cả các loại thanh DIN rail công nghiệp phổ biến hiện nay.

4. Tiết diện dây dẫn phù hợp nhất cho XW2D-34G6 là bao nhiêu?
Sản phẩm hỗ trợ dây dẫn từ 0.3mm² đến 1.25mm² (chuẩn AWG 22-16).

5. Thông số điện áp và dòng điện tối đa là bao nhiêu?
Dòng điện định mức là 1A và điện áp định mức là 125VAC.

6. Làm sao để nhận biết XW2D-34G6 chính hãng Omron?
Hàng chính hãng có tem nhãn rõ ràng. Khi mua tại AUT VN, quý khách sẽ được cung cấp đầy đủ chứng chỉ CO/CQ chứng minh nguồn gốc.

7. Tôi có thể dùng Jumper để nối tắt các cực không?
Hoàn toàn được. Bạn có thể dùng Jumper BNL5 hoặc BIZ-07 để tạo các cầu nối tín hiệu chung theo sơ đồ mạch.

8. Sản phẩm có chịu được môi trường nhiệt độ cao không?
Sản phẩm hoạt động ổn định từ 0 đến 55°C, phù hợp với môi trường vận hành tủ điện nhà máy.

9. Tại sao nên chọn XW2D-34G6 thay vì cầu đấu dây đơn lẻ?
Vì XW2D-34G6 cung cấp mật độ cực cao và tính năng tháo lắp nhanh, giúp tiết kiệm diện tích và giảm thời gian thi công.

10. Chính sách bảo hành tại AUT VN như thế nào?
Tất cả sản phẩm Omron tại AUT VN được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất Omron.
