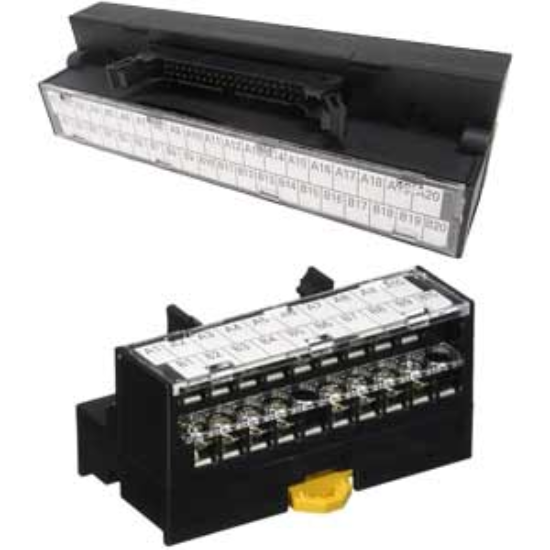

Cầu đấu dây Omron XW2D-50G6 - 50 Cực, 1A, 125VAC Chính Hãng | AUT VN
- Thương hiệu: Omron
- Model: XW2D-50G6
- Số cực: 50 cực (50 pole)
- Dòng điện định mức: 1A
- Điện áp định mức: 125VAC
- Kiểu đầu nối: Giắc cắm MIL
- Phương pháp đấu nối: Đầu nối bắt vít (Screw terminals)
- Lắp đặt: Gắn trên thanh ray DIN
Giới thiệu Cầu đấu dây Omron XW2D-50G6
Cầu đấu dây Omron XW2D-50G6 là giải pháp thiết bị đầu cuối (Terminal Block) cao cấp, được thiết kế chuyên dụng cho các hệ thống điều khiển tự động hóa công nghiệp đòi hỏi mật độ đấu nối cao. Với thiết kế 50 cực trên một module nhỏ gọn, sản phẩm giúp tối ưu hóa không gian trong tủ điện, đảm bảo sự gọn gàng và chuyên nghiệp cho hệ thống dây dẫn.
Điểm nổi bật của sản phẩm
- Mật độ cực cao: Với 50 cực trong một khối duy nhất, giúp tiết kiệm tối đa diện tích lắp đặt.
- Độ an toàn vượt trội: Tính năng chống lỏng vít (Fallout prevention) giúp đảm bảo kết nối luôn chắc chắn, tránh tình trạng lỏng lẻo gây chập cháy.
- Thiết kế thông minh: Nắp đậy terminal có thể khóa ở trạng thái mở, cực kỳ tiện lợi cho việc bảo trì và kiểm tra nhanh.
- Tính linh hoạt: Hỗ trợ cả đầu cốt tròn (round) và đầu cốt chẻ (forked crimp terminal), đáp ứng đa dạng nhu cầu thi công.
Lợi ích khi sử dụng Omron XW2D-50G6
Việc sử dụng cầu đấu dây Omron XW2D-50G6 không chỉ giúp giảm thiểu thời gian thi công đấu nối mà còn nâng cao độ tin cậy cho hệ thống điện. Sản phẩm giúp hạn chế sai sót trong việc quản lý dây dẫn, dễ dàng nhận diện và thay thế, từ đó giảm chi phí vận hành và bảo trì cho nhà máy.
Hướng dẫn sử dụng và lắp đặt
- Lắp đặt: Gắn trực tiếp lên thanh ray DIN (DIN Rail) trong tủ điện.
- Đấu nối: Sử dụng tua vít M3 để siết chặt đầu dây dẫn (tiết diện từ 0.3 đến 1.25mm²).
- Lưu ý: Đảm bảo tuân thủ đúng dòng điện 1A và điện áp 125VAC để thiết bị hoạt động bền bỉ nhất.
Thông số kỹ thuật chi tiết
| Thông số | Giá trị chi tiết |
|---|
| Model | XW2D-50G6 |
| Số cực | 50 cực (50 pole) |
| Dòng điện định mức | 1A |
| Điện áp định mức | 125VAC |
| Kiểu đầu nối | Giắc cắm MIL |
| Phương pháp đấu nối | Đầu nối bắt vít (Screw terminals) |
| Kích cỡ vít | M3 |
| Tiết diện dây phù hợp | 0.3...1.25mm² (AWG 22-16) |
| Khoảng cách giữa các cực | 7mm |
| Màu sắc | Đen |
| Phương pháp lắp đặt | Gắn trên thanh ray DIN |
| Nhiệt độ môi trường | 0...55°C |
| Kích thước (R x C x S) | 184 x 40 x 39 mm |
Sản phẩm tương thích và phụ kiện đi kèm
Để lắp đặt hoàn chỉnh, sản phẩm có thể sử dụng cùng với các phụ kiện sau:
- Thanh ray (DIN Rail): BAA1000, BAP1000, HYBT-01, HYBT-CH10, PFP-100N, TC 5x35x1000...
- Chặn cầu đấu (Jumper/Shorting bar): BIZ-07, BIZ-07-10A, BNL5, BNL6, BNL6PN10, BNL8, HYBT-07...
