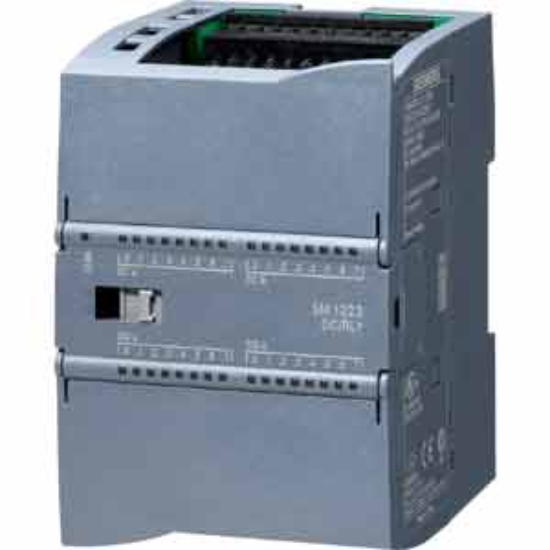

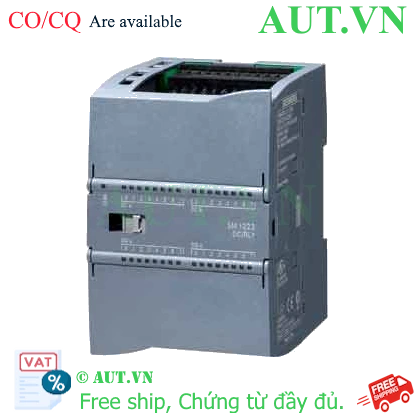

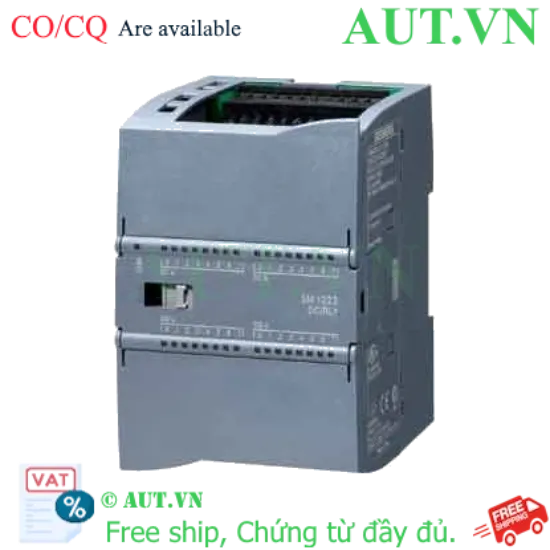

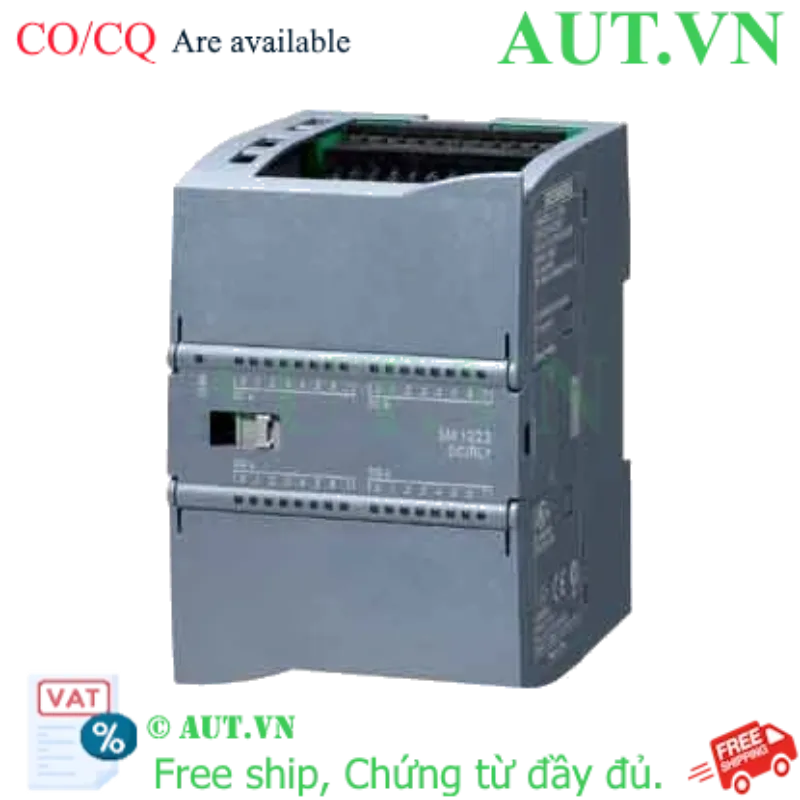

Giới thiệu về Module mở rộng Siemens 6ES7223-1PL32-0XB0
Module 6ES7223-1PL32-0XB0 thuộc dòng SM 1223 của Siemens, là giải pháp mở rộng tối ưu cho các hệ thống PLC SIMATIC S7-1200. Với khả năng cung cấp đồng thời 16 ngõ vào kỹ thuật số (DI) và 16 ngõ ra kỹ thuật số (DQ) dạng Relay, module này cho phép người vận hành tăng cường khả năng điều khiển và giám sát các thiết bị ngoại vi trong hệ thống tự động hóa mà không cần thay đổi CPU lớn hơn.
Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo tính ổn định cao nhất cho mọi quy trình vận hành công nghiệp.
Điểm nổi bật của SM 1223 6ES7223-1PL32-0XB0
- Mật độ I/O cao: Tích hợp tổng cộng 32 kênh I/O trên một module duy nhất, giúp tiết kiệm không gian tủ điện.
- Ngõ ra Relay linh hoạt: Tiếp điểm Relay cho phép đóng ngắt các tải điện áp khác nhau (AC/DC) với dòng điện lên đến 2A, loại bỏ nhu cầu sử dụng rơ-le trung gian cho các tải nhỏ.
- Độ tin cậy tuyệt đối: Tiêu chuẩn chế tạo từ Siemens, hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt từ -20°C đến 60°C.
- Lắp đặt nhanh chóng: Thiết kế dạng module gắn DIN Rail, dễ dàng tháo lắp và thay thế.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết kỹ thuật |
| Model | 6ES7223-1PL32-0XB0 |
| Dòng sản phẩm | SIMATIC S7-1200, SM 1223 |
| Điện áp nguồn cấp | 24V DC |
| Số lượng ngõ vào (DI) | 16 kênh (Kiểu Sink) |
| Số lượng ngõ ra (DQ) | 16 kênh (Kiểu Relay) |
| Dòng tải ngõ ra tối đa | 2A |
| Phương pháp đấu nối | Bắt vít (Screw terminals) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ vận hành | -20°C đến +60°C |
| Kích thước (RxCxS) | 70mm x 100mm x 75mm |
| Tiêu chuẩn chứng nhận | CE, UL, CSA, FM, KC, Marine, RCM |
Lợi ích khi sử dụng Module 6ES7223-1PL32-0XB0
- Tối ưu chi phí: Giảm chi phí đầu tư bằng cách mở rộng I/O thay vì nâng cấp toàn bộ CPU.
- Đơn giản hóa thiết kế: Việc tích hợp cả DI và DQ trên một module giảm thiểu số lượng thiết bị cần lắp đặt.
- Vận hành an toàn: Khả năng cách ly điện tốt của ngõ ra Relay giúp bảo vệ PLC khỏi các sự cố chập cháy từ tải.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Lắp đặt vật lý: Gắn module lên thanh ray DIN Rail bên cạnh CPU S7-1200. Đảm bảo các module được kết nối chặt chẽ qua bus liên kết.
- Đấu nối nguồn: Cấp nguồn 24VDC cho module theo đúng sơ đồ chân của Siemens.
- Đấu nối I/O: Kết nối các cảm biến (vào ngõ DI) và các cơ cấu chấp hành như cuộn coil relay, van điện từ (vào ngõ DQ).
- Cấu hình phần mềm: Sử dụng phần mềm TIA Portal $\rightarrow$ Hardware Configuration $\rightarrow$ Thêm Module SM 1223 (6ES7223-1PL32-0XB0) vào rack PLC.
- Download & Test: Biên dịch chương trình, nạp xuống PLC và kiểm tra tín hiệu thực tế.
Sản phẩm sử dụng chung (Related Products)
Module này được thiết kế để hoạt động đồng bộ với các dòng CPU S7-1200 như:
- CPU 1211C, CPU 1212C, CPU 1214C, CPU 1215C, CPU 1217C.
- Các module Signal Board (ví dụ: 6ES7223-...).
- Bộ nguồn 24V DC Siemens SITOP.
Ứng dụng thực tế
Module 6ES7223-1PL32-0XB0 được ứng dụng rộng rãi trong:
- Hệ thống băng tải: Điều khiển nhiều động cơ nhỏ và nhận tín hiệu từ các cảm biến tiệm cận.
- Xử lý nước thải: Quản lý các van đóng mở và giám sát mức nước.
- Điều khiển tòa nhà (BMS): Điều khiển hệ thống chiếu sáng và HVAC.
- Máy đóng gói: Tăng cường số lượng tín hiệu điều khiển cho các xi lanh khí nén.
Câu hỏi thường gặp (FAQ)
1. Module này có thể lắp ở bất kỳ vị trí nào trong S7-1200 không?
Trả lời: Module SM 1223 được lắp ở bên phải của CPU S7-1200.
2. Ngõ ra Relay có thể điều khiển trực tiếp đèn 220V không?
Trả lời: Có, vì là ngõ ra Relay nên nó có thể đóng ngắt tải AC 220V, tuy nhiên hãy đảm bảo dòng tải không vượt quá 2A.
3. Sự khác biệt giữa kiểu Sink và Source ở ngõ vào là gì?
Trả lời: Kiểu Sink (phổ biến ở module này) nghĩa là ngõ vào sẽ được kích hoạt khi nối với cực âm (0V).
4. Tôi có cần mua thêm phụ kiện để kết nối với CPU không?
Trả lời: Không, module này kết nối trực tiếp với CPU thông qua bus tích hợp sẵn trên thân module.
5. Module này có hỗ trợ truyền thông Profinet không?
Trả lời: Module này là module I/O, việc truyền thông Profinet được quản lý bởi CPU S7-1200 mà nó kết nối cùng.
6. Làm sao để phân biệt hàng chính hãng Siemens?
Trả lời: Hàng chính hãng có tem mác rõ ràng, số Serial khớp với vỏ hộp và được AUT VN cung cấp đầy đủ CO/CQ.
7. Thời gian bảo hành của sản phẩm là bao lâu?
Trả lời: Sản phẩm được bảo hành theo chính sách chính thức của Siemens (thường là 12 tháng).
8. Nếu tôi muốn tăng thêm ngõ ra dạng Transistor thì dùng module này được không?
Trả lời: Không, module này sử dụng Relay. Nếu cần tốc độ đóng ngắt nhanh hoặc dùng Transistor, bạn cần chọn model SM 1223 dạng DC/DC/DC.
9. TIA Portal phiên bản nào hỗ trợ module này?
Trả lời: Hầu hết các phiên bản TIA Portal V13 trở lên đều hỗ trợ đầy đủ.
10. AUT VN có hỗ trợ cài đặt không?
Trả lời: Có, AUT VN miễn phí hỗ trợ hướng dẫn cài đặt và cấu hình cơ bản cho khách hàng.
Nguồn tham khảo: Siemens Industry Online Support
