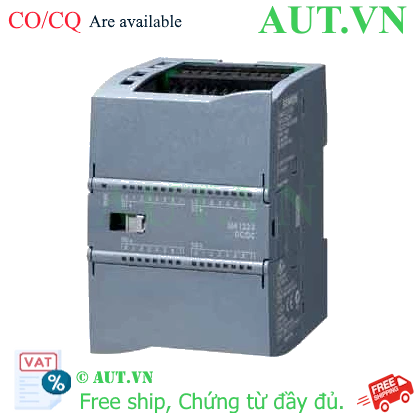

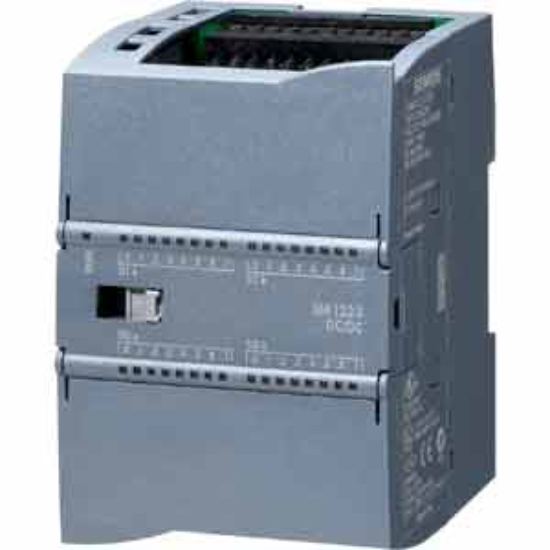

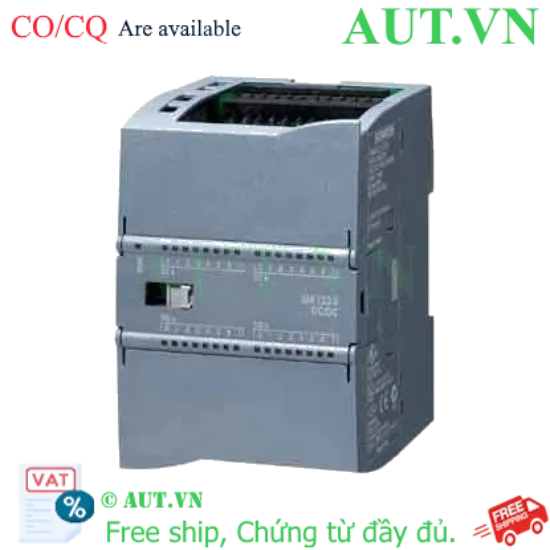

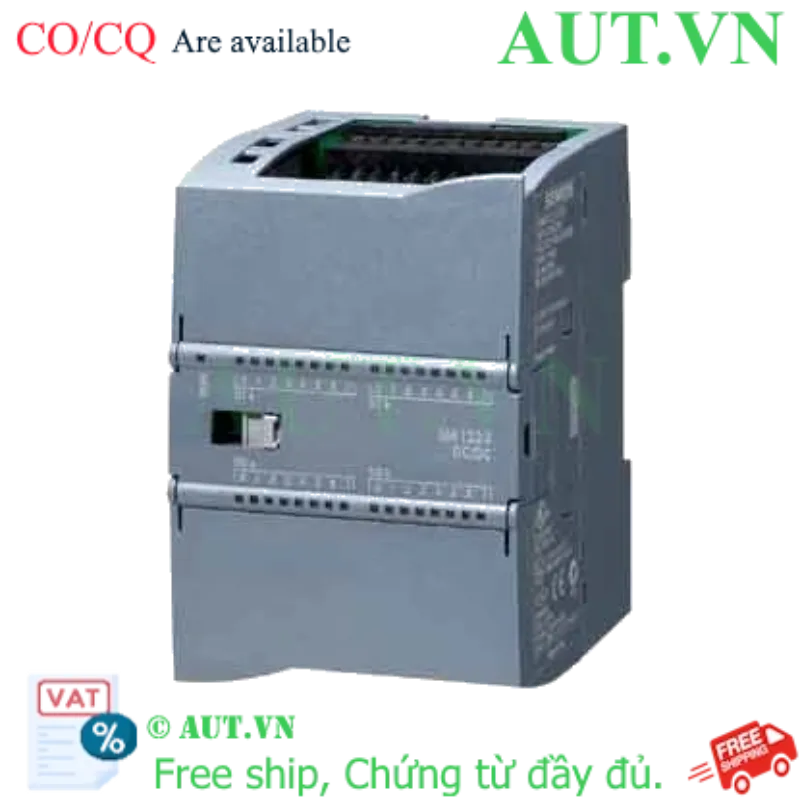

Giới thiệu về Module Digital Siemens 6ES7223-1BL32-0XB0
Module Digital Siemens 6ES7223-1BL32-0XB0 thuộc dòng SM 1223, là giải pháp mở rộng tối ưu cho hệ thống PLC S7-1200. Sản phẩm cung cấp khả năng mở rộng đáng kể số lượng điểm vào/ra (I/O) kỹ thuật số, giúp hệ thống điều khiển linh hoạt hơn trong việc thu thập tín hiệu từ cảm biến và điều khiển các cơ cấu chấp hành. Với thiết kế chuẩn công nghiệp từ Siemens, thiết bị đảm bảo sự vận hành ổn định, chính xác và bền bỉ trong môi trường sản xuất khắt khe.
Điểm nổi bật của 6ES7223-1BL32-0XB0
- Mật độ I/O cao: Tích hợp tới 16 ngõ vào và 16 ngõ ra trên một module duy nhất, giúp tiết kiệm không gian tủ điện.
- Hiệu suất ổn định: Hỗ trợ điện áp 24VDC, dòng ra 0.5A, phù hợp với hầu hết các chuẩn thiết bị công nghiệp hiện nay.
- Lắp đặt nhanh chóng: Thiết kế DIN Rail giúp việc lắp đặt và thay thế trở nên dễ dàng, giảm thời gian downtime.
- Độ tin cậy tuyệt đối: Đạt các chứng chỉ quốc tế khắt khe như CE, UL, CSA, FM, giúp sản phẩm hoạt động an toàn trong mọi điều kiện.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết |
| Model | 6ES7223-1BL32-0XB0 |
| Dòng sản phẩm | SM 1223 (S7-1200) |
| Nguồn cấp | 24VDC |
| Số ngõ vào Digital (DI) | 16 (Kiểu Sink) |
| Số ngõ ra Digital (DQ) | 16 (Kiểu Source) |
| Dòng tải ngõ ra tối đa | 0.5A |
| Phương pháp đấu nối | Bắt vít (Screw terminals) |
| Nhiệt độ hoạt động | -20°C đến +60°C |
| Cấp bảo vệ | IP20 |
| Kích thước (WxHxD) | 70mm x 100mm x 75mm |
| Trọng lượng | 310g |
| Tiêu chuẩn | CE, CSA, cULus, FM, KC, Marine, RCM, UL |
Lợi ích khi sử dụng Module 6ES7223-1BL32-0XB0
- Tối ưu chi phí: Thay vì mua nhiều module nhỏ, việc sử dụng module 16DI/16DQ giúp giảm chi phí đầu tư thiết bị và vật tư lắp đặt.
- Đơn giản hóa lập trình: Tương thích hoàn toàn với phần mềm TIA Portal, giúp việc cấu hình và lập trình trở nên nhanh chóng.
- Nâng cao năng suất: Giảm thiểu sai sót trong kết nối nhờ sơ đồ đấu nối rõ ràng và chuẩn hóa.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Ngắt nguồn điện toàn hệ thống để đảm bảo an toàn.
- Bước 2: Gắn Module 6ES7223-1BL32-0XB0 lên thanh ray DIN Rail bên cạnh CPU S7-1200.
- Bước 3: Kết nối nguồn 24VDC vào các chân cấp nguồn của module.
- Bước 4: Đấu nối các thiết bị đầu vào (Sensor, Button) vào các chân DI (Sink) và thiết bị đầu ra (Relay, Solenoid) vào các chân DQ (Source).
- Bước 5: Sử dụng phần mềm TIA Portal để khai báo Module trong cấu hình phần cứng (Hardware Configuration) và lập trình điều khiển.
Sản phẩm sử dụng chung (Combo gợi ý)
Để hệ thống vận hành hoàn chỉnh, Module SM 1223 thường được kết hợp với:
- CPU S7-1200: Các dòng CPU 1211C, 1212C, 1214C, 1215C hoặc 1217C.
- Nguồn điện: PM 1207 hoặc các bộ nguồn 24VDC công nghiệp.
- Phụ kiện: 6ES7212-1AE40-0XB0, 6ES7212-1BE40-0XB0 (Module mở rộng khác).
Ứng dụng thực tế của sản phẩm
Module 6ES7223-1BL32-0XB0 được ứng dụng rộng rãi trong:
- Hệ thống băng tải: Điều khiển khởi động, dừng và giám sát vị trí sản phẩm qua cảm biến.
- Máy đóng gói: Quản lý nhiều tín hiệu ngõ vào từ nút nhấn và điều khiển các xi lanh khí nén.
- Hệ thống xử lý nước thải: Điều khiển các van on/off và giám sát mức nước.
- Tòa nhà thông minh: Quản lý hệ thống chiếu sáng và báo động tập trung.
Câu hỏi thường gặp (FAQ)
1. Module này là module Analog hay Digital?
Đây là Module Digital (Số), cung cấp 16 ngõ vào và 16 ngõ ra số. (Lưu ý: Một số tài liệu cũ có thể ghi nhầm, nhưng thông số kỹ thuật chuẩn là Digital).
2. 6ES7223-1BL32-0XB0 có thể lắp cho CPU S7-300 không?
Không, sản phẩm này chỉ tương thích với dòng PLC S7-1200.
3. Kiểu ngõ vào Sink là gì?
Sink nghĩa là module sẽ cung cấp đường nối đất (0V) cho tín hiệu đầu vào, thiết bị ngoại vi sẽ cấp nguồn 24V vào module.
4. Kiểu ngõ ra Source là gì?
Source nghĩa là module sẽ xuất nguồn 24V ra để cấp cho thiết bị chấp hành (như relay, van solenoid).
5. Tôi có thể lắp tối đa bao nhiêu module SM 1223 cho một CPU S7-1200?
Số lượng tùy thuộc vào model CPU, nhưng thông thường S7-1200 hỗ trợ tối đa 8 module mở rộng bên phải.
6. Sản phẩm có bảo hành không?
Có, sản phẩm được bảo hành theo chính sách chính hãng của Siemens.
7. Module này có hỗ trợ truyền thông Profinet không?
Module này là module I/O mở rộng, nó truyền thông qua bus nội bộ với CPU. CPU S7-1200 sẽ là thiết bị quản lý truyền thông Profinet.
8. Dòng tải 0.5A có đủ cho van điện từ không?
Đa số các van điện từ nhỏ dùng 24VDC có dòng dưới 0.5A. Nếu van có dòng lớn hơn, bạn nên sử dụng relay trung gian để bảo vệ module.
9. Sự khác biệt giữa 6ES7223-1BL32-0XB0 và các module SM 1223 khác?
Điểm khác biệt chính là số lượng I/O (16DI/16DQ) và kiểu đấu nối (Sink/Source). Hãy kiểm tra kỹ mã hàng để phù hợp với thiết kế điện.
10. Mua sản phẩm này tại AUT VN có được hỗ trợ kỹ thuật không?
Có, AUT VN miễn phí hỗ trợ cài đặt và hướng dẫn sử dụng cho khách hàng.
Nguồn tham khảo: Siemens Industry Online Support
