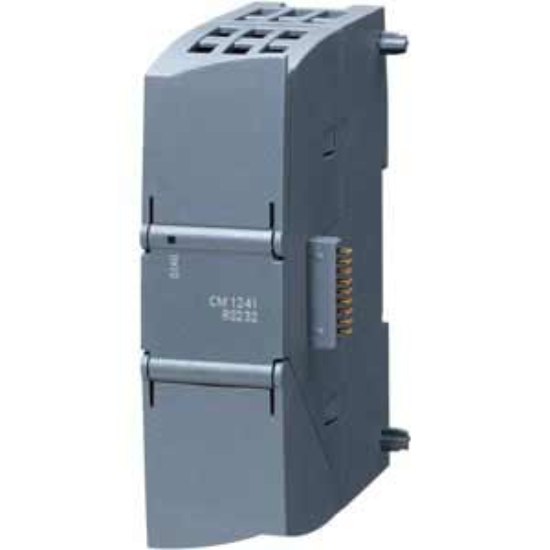

Module Truyền Thông Siemens CM 1241 RS232 (6ES7241-1AH32-0XB0) - Chuẩn Modbus RTU, Tương Thích S7-1200, Chính Hãng AUT VN

Giao tiếp RS232 chuyên dụng: Kết nối Point-to-Point ổn định với các thiết bị ngoại vi qua cổng DB9.
Hỗ trợ đa giao thức: Tích hợp sẵn Modbus RTU (Master/Slave), ASCII, USS và Freeport cho tùy biến cao.
Tối ưu cho S7-1200: Lắp đặt trực tiếp, cấu hình dễ dàng qua phần mềm TIA Portal.
Độ tin cậy cao: Sản phẩm chính hãng Siemens, hoạt động bền bỉ trong môi trường công nghiệp.

nhà chế tạo: Siemens

khả dụng: Trong kho

SKU: 6ES7241-1AH32-0XB0

Tải xuống mẫu

Giá cũ: 3.327.150 ₫

Giá bán: 2.661.720 ₫

1. Giới thiệu

Trong các hệ thống tự động hóa hiện đại, việc kết nối giữa bộ điều khiển trung tâm và các thiết bị ngoại vi đời cũ hoặc chuyên dụng là một thách thức lớn. Module truyền thông Siemens CM 1241 RS232 (6ES7241-1AH32-0XB0) chính là giải pháp hoàn hảo giúp mở rộng khả năng giao tiếp cho dòng PLC SIMATIC S7-1200. Với chuẩn RS232, module này cho phép hệ thống của bạn trao đổi dữ liệu mượt mà với máy quét mã vạch, biến tần, hoặc các thiết bị đo lường, đảm bảo tính đồng bộ và độ chính xác tuyệt đối cho dây chuyền sản xuất.

2. Điểm nổi bật

Khả năng giao tiếp linh hoạt: Không chỉ dừng lại ở RS232, module hỗ trợ đầy đủ các giao thức phổ biến nhất hiện nay như Modbus RTU, ASCII, USS và đặc biệt là chế độ Freeport giúp kỹ sư tự do định nghĩa các khung truyền dữ liệu riêng biệt.
Thiết kế Compact, lắp đặt nhanh: Module được thiết kế để gắn trực tiếp vào cạnh trái của CPU S7-1200, giúp tiết kiệm không gian tủ điện và đơn giản hóa việc đi dây.
Tích hợp sâu với TIA Portal: Việc cấu hình phần cứng và lập trình trở nên cực kỳ đơn giản nhờ sự hỗ trợ của các khối hàm (Instructions) chuẩn từ Siemens, giúp giảm thiểu thời gian triển khai dự án.
Tiêu chuẩn công nghiệp khắt khe: Sản phẩm được chế tạo với khả năng chống nhiễu điện từ (EMC) cao, đảm bảo vận hành liên tục trong môi trường nhà máy khắc nghiệt.

3. Bảng thông số kỹ thuật

Thông số kỹ thuật	Giá trị chi tiết
Mã đặt hàng (Order Code)	6ES7241-1AH32-0XB0
Dòng sản phẩm	SIMATIC S7-1200, Communication Module (CM)
Giao diện vật lý	1 cổng RS232 (Kết nối DB9 Female)
Giao thức hỗ trợ	Modbus RTU (Master/Slave), Freeport, ASCII, USS
Tốc độ truyền (Baud rate)	300 bps đến 115.2 Kbps
Điện áp cấp nguồn	24V DC (Lấy trực tiếp từ bus PLC S7-1200)
Kích thước (Rộng x Cao x Sâu)	30 x 100 x 75 mm
Nhiệt độ vận hành	-20°C đến +60°C

Nguồn tham khảo: Siemens Industry Support

4. Lợi ích khi đầu tư CM 1241 RS232

Mở rộng hệ thống dễ dàng: Tích hợp các thiết bị bên thứ ba không có cổng Ethernet một cách nhanh chóng.
Tối ưu chi phí: Loại bỏ nhu cầu sử dụng các bộ chuyển đổi (Gateway) trung gian phức tạp và đắt tiền.
Đảm bảo tính ổn định: Giảm thiểu rủi ro mất gói tin hoặc lỗi truyền thông nhờ tiêu chuẩn phần cứng chính hãng Siemens.
Chuyên nghiệp hóa hạ tầng: Tạo ra cấu trúc điều khiển gọn gàng, chuẩn hóa theo kiến trúc của Siemens.

5. Hướng dẫn sử dụng và cấu hình (How-to)

Bước 1: Lắp đặt vật lý: Ngắt nguồn điện hệ thống. Gắn module CM 1241 vào khe cắm truyền thông bên trái của CPU S7-1200 và siết chặt chốt khóa.
Bước 2: Cấu hình phần cứng: Sử dụng phần mềm TIA Portal, vào mục Device Configuration, sau đó kéo thả module CM 1241 RS232 vào đúng vị trí vật lý trên CPU.
Bước 3: Thiết lập thông số truyền thông: Trong mục Properties của module, cấu hình các thông số: Baud rate, Parity, Stop bits và Data bits sao cho khớp hoàn toàn với thiết bị ngoại vi.
Bước 4: Lập trình điều khiển: Sử dụng các khối hàm như MB_COMM_LOAD để khởi tạo kết nối và MB_MASTER hoặc MB_SLAVE để thực hiện lệnh truyền nhận dữ liệu Modbus.
Bước 5: Kiểm tra vận hành: Kết nối cáp RS232 DB9, cấp nguồn và quan sát đèn LED trạng thái trên module để xác nhận kết nối đã sẵn sàng.

6. Sản phẩm sử dụng chung (isRelatedTo)

PLC Siemens S7-1200: Các dòng CPU như 1211C, 1212C, 1214C, 1215C, 1217C.
Phụ kiện kết nối: Cáp RS232 công nghiệp (DB9 to DB9 hoặc DB9 to Open wire).
Thiết bị ngoại vi: Biến tần, đồng hồ đo điện năng, máy quét mã vạch, máy in công nghiệp hỗ trợ chuẩn RS232.

7. Ứng dụng thực tế (Application)

Hệ thống kho vận tự động: Kết nối PLC với máy quét mã vạch để kiểm soát và phân loại hàng hóa.
Quản lý năng lượng: Đọc thông số từ các đồng hồ đo điện năng sử dụng giao thức Modbus RTU.
Nâng cấp máy móc cũ: Kết nối và điều khiển các bộ biến tần hoặc bộ điều khiển đời cũ chỉ có chuẩn RS232.
Thu thập dữ liệu cảm biến: Truyền dữ liệu từ các cảm biến thông minh về PLC để giám sát thời gian thực.

8. Câu hỏi thường gặp (FAQ)

Q1: Module CM 1241 RS232 có dùng được cho PLC S7-1500 không?
A: Không, module này thiết kế riêng cho S7-1200. Với S7-1500, bạn cần chọn dòng CM 1541.
Q2: Tôi có thể kết nối nhiều thiết bị với một module RS232 không?
A: Chuẩn RS232 là kết nối Point-to-Point (1-đối-1). Nếu cần kết nối mạng nhiều thiết bị, bạn nên dùng module CM 1241 RS485.
Q3: Module này có hỗ trợ giao thức Modbus RTU không?
A: Có, hỗ trợ cực tốt cả vai trò Master (Chủ) và Slave (Tớ).
Q4: Khoảng cách truyền tối đa của RS232 là bao nhiêu?
A: Thông thường hiệu quả nhất trong khoảng 15 mét. Nếu xa hơn, hãy cân nhắc chuyển sang chuẩn RS485.
Q5: Tôi có cần mua thêm nguồn cho module này không?
A: Không, module lấy nguồn trực tiếp từ bus của CPU S7-1200.
Q6: Sử dụng phần mềm nào để cấu hình?
A: Bạn cần sử dụng phần mềm TIA Portal (từ phiên bản V13 trở lên).
Q7: Giao thức Freeport dùng khi nào?
A: Dùng khi thiết bị của bạn sử dụng một giao thức tùy chỉnh riêng không theo chuẩn Modbus hay ASCII.
Q8: Làm sao để phân biệt mã RS232 và RS485?
A: Dựa vào mã sản phẩm: RS232 là 6ES7241-1AH32-0XB0, còn RS485 là 6ES7241-1CH32-0XB0.
Q9: Mua hàng tại AUT VN có được bảo hành không?
A: Có, sản phẩm chính hãng được bảo hành theo tiêu chuẩn Siemens và hỗ trợ kỹ thuật từ AUT VN.
Q10: Tốc độ truyền dữ liệu tối đa là bao nhiêu?
A: Tốc độ tối đa lên đến 115.2 Kbps.
