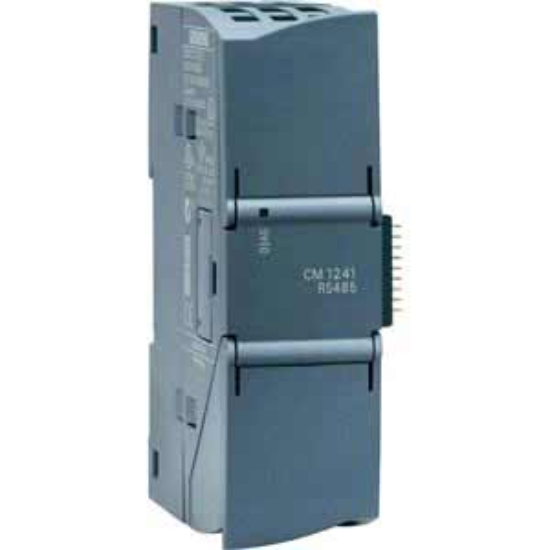

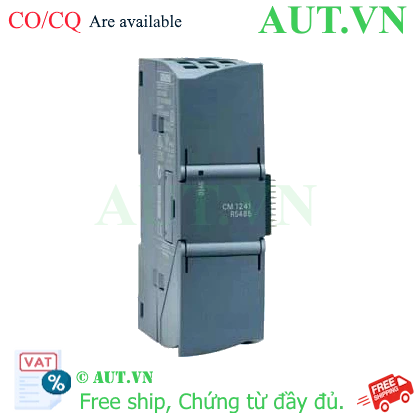

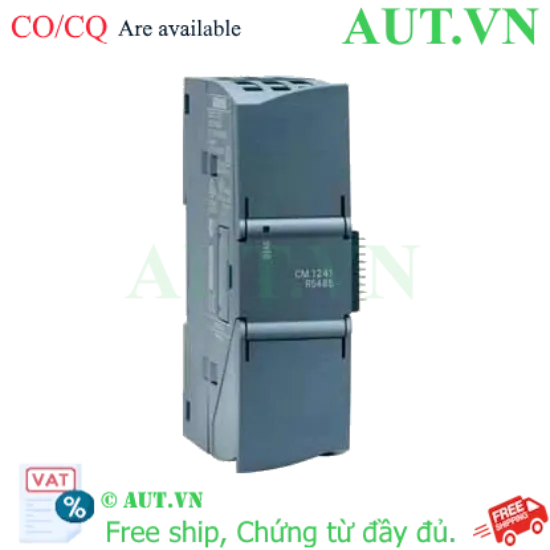

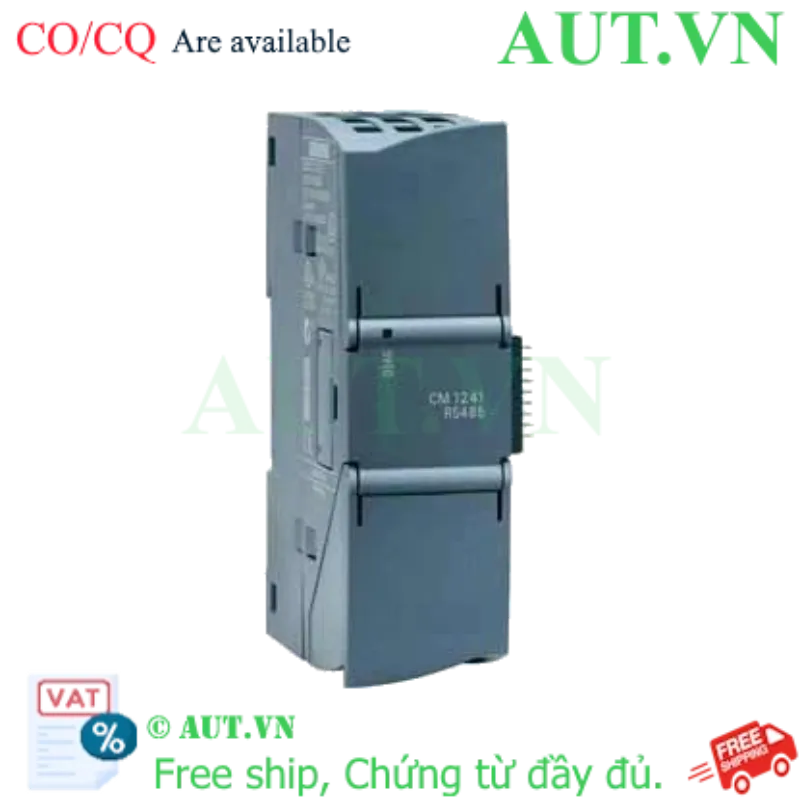

Mô đun truyền thông Siemens 6ES7241-1CH32-0XB0 (CM 1241) RS422/485 - Modbus RTU, 1000m

Model: 6ES7241-1CH32-0XB0 (CM 1241) chính hãng Siemens.
Giao diện: RS-422/485 (Cổng DB9) mạnh mẽ, truyền xa lên đến 1000m.
Giao thức: Hỗ trợ Modbus-RTU, ASCII, USS, 3964(R) và Freeport.
Tương thích: Thiết kế chuyên dụng cho dòng PLC SIMATIC S7-1200.
Phân phối: AUT VN - Cam kết hàng chính hãng, đầy đủ CO/CQ, bảo hành uy tín.

nhà chế tạo: Siemens

khả dụng: Trong kho

SKU: 6ES7241-1CH32-0XB0

Tải xuống mẫu

Giá cũ: 3.043.200 ₫

Giá bán: 2.434.560 ₫

Số lượng:

Giới thiệu Mô đun truyền thông Siemens 6ES7241-1CH32-0XB0 (CM 1241)

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kết nối đồng bộ giữa bộ điều khiển trung tâm và các thiết bị ngoại vi là yếu tố sống còn để đảm bảo sự ổn định của quy trình. Mô đun truyền thông Siemens 6ES7241-1CH32-0XB0 (thuộc dòng CM 1241) là giải pháp giao tiếp nối tiếp chuyên dụng, được thiết kế để mở rộng khả năng kết nối mạnh mẽ cho dòng PLC SIMATIC S7-1200.

Với giao diện RS-422/485, sản phẩm cho phép các kỹ sư dễ dàng tích hợp các thiết bị như biến tần, đồng hồ đo năng lượng, cảm biến và các bộ điều khiển thông minh khác vào hệ thống quản lý tập trung thông qua các giao thức công nghiệp phổ biến nhất hiện nay như Modbus RTU.

Điểm nổi bật của Siemens CM 1241 RS422/485

Khả năng truyền dẫn vượt trội: Đảm bảo tín hiệu ổn định ngay cả trong môi trường công nghiệp nhiều nhiễu điện từ với khoảng cách truyền dẫn lên tới 1000m.
Đa dạng giao thức truyền thông: Tích hợp sẵn Modbus-RTU, USS, Freeport, ASCII và 3964(R), giúp xóa bỏ hoàn toàn rào cản kết nối giữa các thiết bị từ nhiều hãng khác nhau.
Thiết kế tối ưu không gian: Module có kích thước nhỏ gọn, lắp đặt trực tiếp trên thanh ray DIN cạnh CPU, giúp tiết kiệm tối đa diện tích tủ điện.
Độ tin cậy chuẩn Siemens: Vận hành bền bỉ 24/7 trong điều kiện nhiệt độ khắc nghiệt, đạt các tiêu chuẩn công nghiệp khắt khe nhất của Đức.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Mã đặt hàng (Order Code)	6ES7241-1CH32-0XB0
Dòng sản phẩm	SIMATIC S7-1200, Communication Module (CM 1241)
Giao diện vật lý	RS-422/485 (Cổng kết nối DB9 Female)
Điện áp nguồn cấp	24V DC
Giao thức hỗ trợ	Modbus-RTU, Freeport, 3964 (R), ASCII, USS
Số trạm kết nối tối đa	Lên đến 247 trạm (tùy thuộc cấu hình hệ thống)
Khoảng cách truyền tối đa	1000 mét
Nhiệt độ vận hành	-20°C đến +60°C
Cấp bảo vệ	IP20

Lợi ích khi sử dụng CM 1241 cho hệ thống của bạn

Tối ưu hóa chi phí đầu tư: Giảm thiểu việc phải sử dụng các bộ chuyển đổi giao thức (Gateway) đắt tiền nhờ khả năng hỗ trợ đa giao thức trực tiếp ngay trên module.
Nâng cao tính ổn định: Thiết kế chống nhiễu cao cấp giúp giảm thiểu tối đa lỗi truyền nhận dữ liệu, tránh tình trạng dừng máy ngoài ý muốn (Downtime).
Triển khai nhanh chóng: Dễ dàng cấu hình trực quan thông qua phần mềm TIA Portal, giúp rút ngắn thời gian lập trình và bàn giao dự án cho khách hàng.

Hướng dẫn lắp đặt và cấu hình (How-to)

Lắp đặt phần cứng: Gắn mô đun CM 1241 vào phía bên trái của CPU S7-1200, đảm bảo các khớp nối vật lý được cố định chắc chắn trên thanh ray.
Kết nối dây tín hiệu: Sử dụng đầu nối DB9 để đấu nối dây RS-485 (chân A, B) hoặc RS-422 từ thiết bị Slave vào mô đun theo sơ đồ chân.
Cấu hình trên TIA Portal: Truy cập Hardware Configuration → Thêm mô đun CM 1241 → Thiết lập các thông số: Baud rate, Parity, Stop bit cho phù hợp với thiết bị đầu cuối.
Lập trình giao tiếp: Sử dụng các khối lệnh chuyên dụng như MODR_READ và MODR_WRITE để thực hiện các yêu cầu đọc/ghi dữ liệu Modbus RTU.
Kiểm tra vận hành: Tải chương trình xuống PLC và sử dụng chức năng Monitor trong TIA Portal để giám sát quá trình truyền nhận dữ liệu thực tế.

Sản phẩm sử dụng chung (isRelatedTo)

Để đảm bảo hệ thống vận hành hoàn hảo và đạt tiêu chuẩn kỹ thuật, quý khách nên kết hợp 6ES7241-1CH32-0XB0 với:

PLC SIMATIC S7-1200: Các dòng CPU 1211C, 1212C, 1214C, 1215C, 1217C.
Đầu nối Siemens 6ES7291-1CC30-0XA0: Phụ kiện giúp kết nối dây tín hiệu chắc chắn và chống rung lắc hiệu quả.
Biến tần Siemens SINAMICS: Kết nối điều khiển tốc độ qua chuẩn truyền thông RS-485 chuyên nghiệp.

Ứng dụng thực tế (Application)

Mô đun CM 1241 được ứng dụng rộng rãi trong nhiều lĩnh vực trọng yếu:

Quản lý năng lượng: Thu thập dữ liệu từ hệ thống đồng hồ đo điện đa năng thông qua chuẩn Modbus RTU.
Xử lý nước thải: Kết nối PLC với các cảm biến đo pH, lưu lượng, nồng độ hóa chất ở khoảng cách xa.
Hệ thống HVAC: Điều khiển trung tâm các bộ điều hòa công nghiệp và hệ thống thông gió thông minh.
Tự động hóa tòa nhà (BMS): Thu thập và quản lý dữ liệu từ các bộ điều khiển phân tán trong tòa nhà.

Câu hỏi thường gặp (FAQ)

1. Mô đun 6ES7241-1CH32-0XB0 có thể kết nối với thiết bị của hãng khác không?
Hoàn toàn được. Nhờ hỗ trợ chuẩn Modbus-RTU và RS-485, bạn có thể kết nối dễ dàng với các thiết bị của Schneider, Delta, Omron... miễn là chúng cùng giao thức.

2. Khoảng cách truyền dẫn tối đa thực tế là bao nhiêu?
Trong điều kiện lắp đặt đúng chuẩn kỹ thuật với cáp chống nhiễu chất lượng cao, khoảng cách có thể đạt tới 1000m.

3. Tôi cần chuẩn bị phụ kiện gì để đấu nối mô đun này một cách chuyên nghiệp?
Bạn nên mua thêm đầu nối Siemens 6ES7291-1CC30-0XA0 để việc đấu nối dây tín hiệu được chắc chắn và chống rung lắc hiệu quả.

4. Vị trí lắp đặt mô đun này trên PLC S7-1200 ở đâu?
Mô đun này được thiết kế để lắp đặt mở rộng ở phía bên trái của CPU S7-1200.

5. Tốc độ truyền dữ liệu (Baud rate) tối đa hỗ trợ là bao nhiêu?
Tốc độ tối đa có thể lên đến 115.2 kbps, tùy thuộc vào cấu hình thiết lập giao thức của bạn.

6. Mô đun này có hỗ trợ chuẩn Profibus không?
Không, đây là mô đun chuẩn RS-422/485. Nếu hệ thống yêu cầu chuẩn Profibus, bạn cần lựa chọn dòng module chuyên dụng khác của Siemens.

7. Làm thế nào để kiểm tra nhanh lỗi kết nối truyền thông?
Bạn hãy kiểm tra trạng thái đèn LED trên module hoặc sử dụng chức năng giám sát biến 'Error' trong phần mềm TIA Portal.

8. Sản phẩm mua tại AUT VN có đầy đủ chứng chỉ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) chính hãng cho sản phẩm.

9. Chế độ bảo hành sản phẩm tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng 12 tháng theo đúng tiêu chuẩn toàn cầu của Siemens.

10. AUT VN có hỗ trợ kỹ thuật lập trình Modbus không?
Có, đội ngũ kỹ sư giàu kinh nghiệm tại AUT VN luôn sẵn sàng hỗ trợ khách hàng về mặt kỹ thuật và hướng dẫn cấu hình cơ bản.

Nguồn tham khảo: Siemens Industry Online Support
