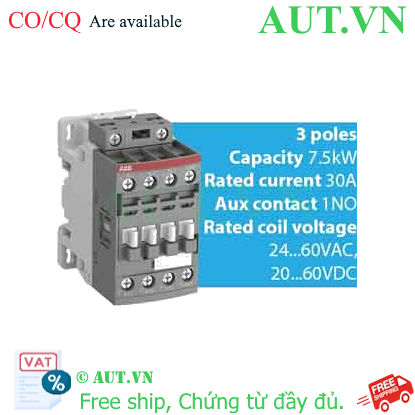

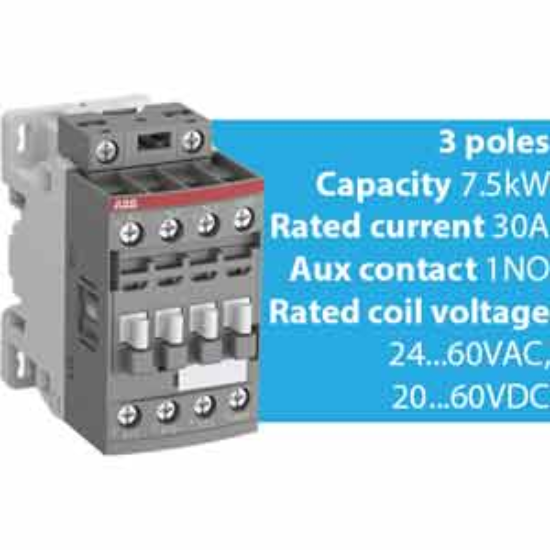

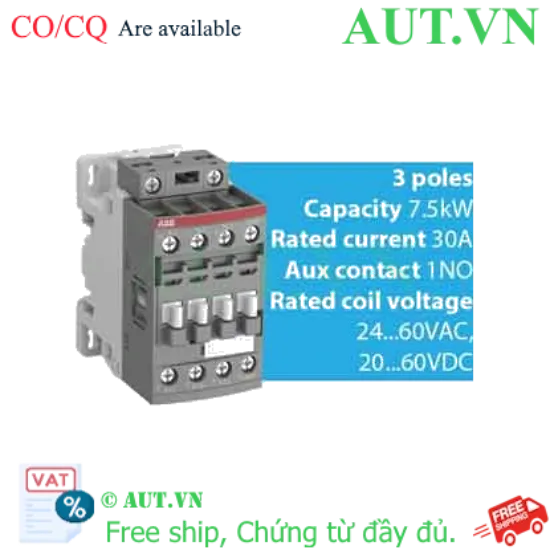

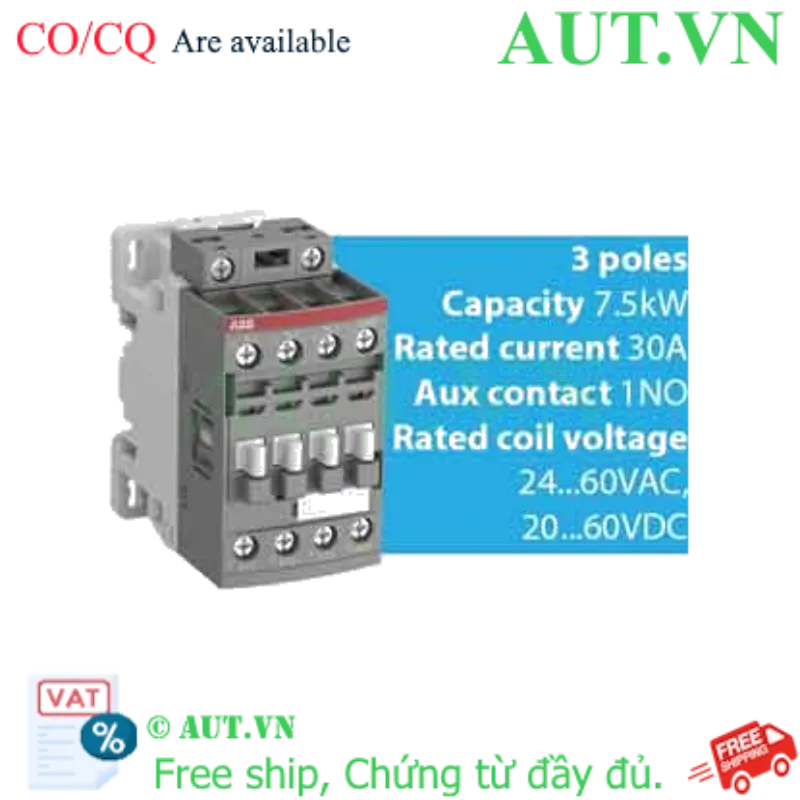

Contactor ABB AF16-30-10-11 | 7.5kW, Đa Áp 24-60V AC/DC, Siêu Tiết Kiệm Điện - AUT VN

Thương hiệu: ABB (Dòng AF Series - Công nghệ cuộn dây điện tử thông minh)
Công suất: 7.5kW (AC-3 tại 400V)
Điện áp điều khiển: 24-60V AC/DC (Dải rộng, linh hoạt cho mọi hệ thống)
Dòng định mức: 30A (AC-1) / 18A (AC-3)
Tiếp điểm: 3 cực chính (3P) + 1 tiếp điểm phụ thường mở (1NO)
Ưu điểm: Vận hành siêu êm, chống sụt áp, giảm nhiệt tủ điện và siêu tiết kiệm năng lượng
Cam kết: Hàng chính hãng 100%, đầy đủ CO/CQ, bảo hành chính hãng tại AUT VN

nhà chế tạo: ABB

SKU: 1SBL177001R1110 (AF16-30-10-11)

Tải xuống mẫu

Giá cũ: 932.100 ₫

Giá bán: 745.680 ₫

Số lượng:

Contactor ABB AF16-30-10-11: Giải Pháp Điều Khiển Động Cơ Thông Minh & Tiết Kiệm

Contactor ABB AF16-30-10-11 (hay còn gọi là khởi động từ) là thiết bị đóng ngắt cao cấp thuộc dòng AF danh tiếng của ABB. Sản phẩm được thiết kế chuyên dụng để điều khiển các động cơ 3 pha với công suất lên đến 7.5kW. Điểm đột phá của mã sản phẩm này chính là công nghệ cuộn dây điện tử, cho phép thiết bị vận hành ổn định tuyệt đối ngay cả trong môi trường nguồn điện chập chờn, đồng thời tối ưu hóa điện năng tiêu thụ và giảm thiểu nhiệt lượng tỏa ra, giúp kéo dài tuổi thọ cho toàn bộ hệ thống tủ điện công nghiệp.

Điểm Nổi Bật Của Dòng AF16-30-10-11

Cuộn dây đa điện áp (24-60V AC/DC): Giải pháp linh hoạt tối đa, một thiết bị duy nhất có thể đáp ứng mọi mức điện áp từ 24V đến 60V cho cả dòng xoay chiều (AC) và một chiều (DC), giúp kỹ sư đơn giản hóa thiết kế và giảm chi phí lưu kho.
Vận hành siêu êm (Low Noise): Loại bỏ hoàn toàn hiện tượng rung rè hoặc tiếng "hú" khó chịu thường thấy ở các contactor truyền thống, mang lại sự chuyên nghiệp cho không gian vận hành.
Tối ưu năng lượng vượt trội: Nhờ mạch điện tử thông minh, công suất tiêu thụ của cuộn dây được giảm xuống mức tối thiểu, giúp tủ điện mát hơn và giảm chi phí vận hành hệ thống làm mát.
Độ bền chuẩn công nghiệp: Khả năng chịu tải cao, chống sụt áp tuyệt vời, đảm bảo thiết bị không bị nhả tiếp điểm bất ngờ khi điện áp lưới biến động nhẹ.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật	Chi tiết giá trị
Mã sản phẩm (SKU)	AF16-30-10-11 (1SBL177001R1110)
Công suất định mức (AC-3, 400V)	7.5 kW
Dòng định mức AC-3 (400V)	18 A
Dòng định mức AC-1 (400V)	30 A
Điện áp điều khiển (Uc)	24 ... 60 V AC/DC
Số cực chính	3 Pole (3 Pha)
Tiếp điểm phụ	1 NO (Thường mở)
Tiêu chuẩn quốc tế	IEC 60947-4-1
Nhiệt độ vận hành	-40 đến +70 °C
Cấp bảo vệ	IP20
Kích thước (RxCxS)	45 x 80 x 77 mm

Nguồn tham khảo: ABB Official Website

Lợi Ích Khi Sử Dụng Contactor ABB AF16

Tiết kiệm chi phí đầu tư: Không cần mua nhiều mã hàng cho các mức điện áp khác nhau nhờ dải đa áp 24-60V.
Độ an toàn tuyệt đối: Tính năng chống sụt áp bảo vệ động cơ, tránh tình trạng khởi động lại ngoài ý muốn gây nguy hiểm.
Lắp đặt linh hoạt: Hỗ trợ gắn trên DIN rail hoặc bắt vít, tương thích hoàn hảo với mọi tiêu chuẩn tủ điện công nghiệp.

Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)

Bước 1: Kiểm tra thông số: Xác định điện áp nguồn tải và đảm bảo điện áp điều khiển cấp cho cuộn dây nằm trong khoảng 24-60V AC/DC.
Bước 2: Đấu nối nguồn chính: Kết nối nguồn điện 3 pha vào các cực L1, L2, L3 và đầu ra tải (động cơ) vào các cực T1, T2, T3.
Bước 3: Đấu nối cuộn dây: Cấp nguồn điều khiển vào hai cực A1 và A2.
Bước 4: Kết nối tiếp điểm phụ: Sử dụng tiếp điểm 1NO để thiết lập mạch tự giữ (duy trì) hoặc kết nối với PLC/đèn báo trạng thái.
Bước 5: Kiểm tra và vận hành: Đóng điện không tải để kiểm tra tiếng động và hoạt động của tiếp điểm trước khi kết nối trực tiếp với tải.

Sản phẩm sử dụng chung với thiết bị nào?

Để tối ưu hóa hiệu suất và an toàn, Contactor ABB AF16-30-10-11 nên được kết hợp cùng:

Rơ le nhiệt (Overload Relay) ABB TF42: Bảo vệ động cơ khỏi quá tải và cháy cuộn dây.
Thiết bị đóng ngắt MCCB/MCB: Bảo vệ ngắn mạch cho toàn hệ thống.
Phụ kiện điều khiển: Nút nhấn (Start/Stop), công tắc xoay hoặc bộ điều khiển PLC.

Ứng dụng thực tế (Application)

Sản phẩm được tin dùng trong nhiều hệ thống công nghiệp hiện đại:

Xử lý nước: Điều khiển máy bơm nước, hệ thống lọc và cấp thoát nước.
Hệ thống HVAC: Điều khiển quạt thông gió, máy nén khí công nghiệp, hệ thống làm mát.
Sản xuất tự động: Vận hành băng tải, máy đóng gói, máy CNC công suất nhỏ.
Chiếu sáng công nghiệp: Điều khiển hệ thống đèn cao áp cho nhà xưởng, sân vận động.

Câu hỏi thường gặp (FAQ)

1. AF16-30-10-11 có dùng được cho điện 220V AC không?
Không. Sản phẩm này chỉ hỗ trợ dải điện áp từ 24V đến 60V AC/DC. Việc cấp nguồn 220V sẽ gây cháy cuộn dây ngay lập tức.

2. Tại sao tôi nên chọn dòng AF thay vì dòng AC truyền thống của ABB?
Dòng AF sử dụng cuộn dây điện tử, giúp tiết kiệm điện hơn, không gây tiếng ồn rung rè và vận hành cực kỳ ổn định khi điện áp nguồn biến thiên.

3. Tiếp điểm 1NO trên AF16-30-10-11 có tác dụng gì?
Tiếp điểm này thường được dùng để tạo mạch tự giữ (duy trì) sau khi nhả nút nhấn hoặc dùng để gửi tín hiệu phản hồi về PLC/đèn báo.

4. Sản phẩm này có được bảo hành chính hãng không?
Có, tất cả sản phẩm ABB phân phối bởi AUT VN đều được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất.

5. Tôi có thể lắp rơ le nhiệt trực tiếp vào AF16-30-10-11 không?
Hoàn toàn được. AF16 tương thích tuyệt đối với dòng rơ le nhiệt TF42 của ABB, lắp đặt cực kỳ nhanh chóng.

6. Kích thước của AF16 có gây khó khăn khi lắp tủ điện hẹp không?
Không, với kích thước nhỏ gọn (45x80x77mm), sản phẩm giúp tối ưu diện tích lắp đặt trong các tủ điện compact.

7. AF16-30-10-11 có hoạt động được trong môi trường nhiệt độ khắc nghiệt không?
Có, thiết bị được thiết kế để hoạt động ổn định trong dải nhiệt độ từ -40 đến +70 °C.

8. Làm sao để nhận biết Contactor ABB AF16 chính hãng?
Hàng chính hãng có tem nhãn rõ ràng, mã QR truy xuất, đầy đủ chứng chỉ CO/CQ và được cung cấp bởi đơn vị uy tín như AUT VN.

9. Sự khác biệt giữa dòng định mức AC-1 (30A) và AC-3 (18A) là gì?
AC-3 (18A) dùng cho tải cảm (như động cơ) có dòng khởi động lớn. AC-1 (30A) dùng cho tải thuần trở (như điện trở sưởi) có dòng khởi động thấp.

10. Thời gian giao hàng của AUT VN là bao lâu?
Chúng tôi giao hỏa tốc trong ngày tại nội thành và từ 2-4 ngày cho các tỉnh thành toàn quốc.

11. Cuộn dây đa áp AC/DC có lợi ích gì thực tế?
Giúp bạn linh hoạt trong việc chọn nguồn điều khiển (có thể dùng nguồn 24V DC của PLC hoặc 48V AC), giảm thiểu việc phải thay thế thiết bị khi thay đổi sơ đồ điện.

12. Tuổi thọ của Contactor AF16 là bao lâu?
Dòng AF có tuổi thọ cơ học và điện rất cao nhờ công nghệ tiếp điểm cao cấp, đảm bảo hàng triệu lần đóng ngắt trong điều kiện vận hành chuẩn.
