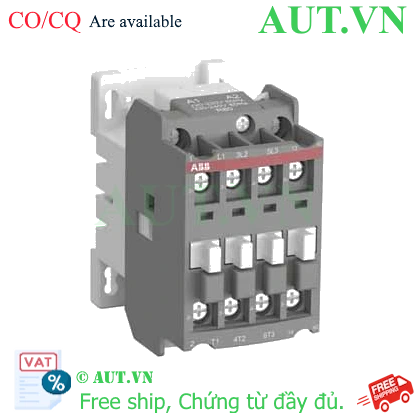

Bạn đang tìm kiếm một giải pháp đóng ngắt và điều khiển động cơ bền bỉ, chính xác cho hệ thống điện công nghiệp? Khởi động từ ABB AX09-30-01-88 (Mã sản phẩm: 1SBL901074R8801) chính là sự lựa chọn hàng đầu từ tập đoàn ABB. Với thiết kế tối ưu, dòng AX series mang lại hiệu suất vận hành cực cao trong một kích thước nhỏ gọn, giúp tiết kiệm không gian tủ điện đáng kể.
Giới thiệu sản phẩm

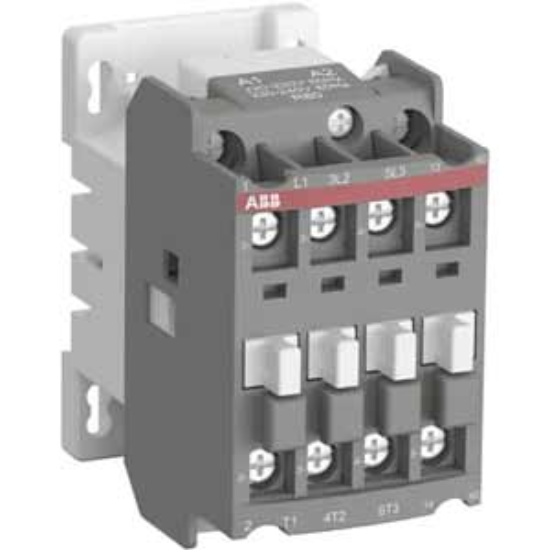

Contactor ABB AX09-30-01-88 là dòng công tắc tơ (khởi động từ) thế hệ mới được thiết kế để đáp ứng các yêu cầu khắt khe trong điều khiển động cơ và các tải điện công nghiệp. Sản phẩm không chỉ đảm bảo khả năng đóng ngắt dứt khoát mà còn tích hợp sẵn tiếp điểm phụ, giúp tối ưu hóa việc giám sát trạng thái thiết bị trong các mạch điều khiển tự động hóa.
Điểm nổi bật của Contactor ABB AX09-30-01-88
- Độ bền vượt trội: Khả năng chịu tải dòng điện lên đến 22A, được thiết kế để vận hành ổn định trong môi trường công nghiệp khắc nghiệt nhất với tuổi thọ cơ học và điện cực cao.
- Thiết kế siêu nhỏ gọn: Với kích thước tối ưu, thiết bị dễ dàng lắp đặt trên thanh ray DIN-rail, giúp giảm diện tích chiếm dụng trong tủ điện điều khiển.
- An toàn tiêu chuẩn quốc tế: Sản phẩm đạt các chứng chỉ IEC 60947 và cấp bảo vệ IP20, đảm bảo an toàn tuyệt đối cho người vận hành và hệ thống.
- Tích hợp sẵn tiếp điểm phụ: Cấu hình 1 tiếp điểm phụ NC (thường đóng) giúp việc thực hiện các mạch khóa liên động (interlock) hoặc báo trạng thái trở nên đơn giản và nhanh chóng.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Mã sản phẩm (SKU) | 1SBL901074R8801 |
| Model | AX09-30-01-88 |
| Hãng sản xuất | ABB |
| Số cực chính (Main Poles) | 3 Cực (3 NO) |
| Tiếp điểm phụ (Auxiliary Contact) | 1 NC (Thường đóng) |
| Dòng điện định mức (Ie) | 22A |
| Công suất định mức (P) | 4kW (tại 400VAC) |
| Điện áp điều khiển (Coil Voltage) | 230...260V AC (50/60Hz) |
| Điện áp cách điện tối đa | 690V |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -40°C đến +70°C |
| Kích thước (RxCxS) | 44 x 74 x 74 mm |
Nguồn tham khảo: ABB Official Website
Lợi ích khi đầu tư Contactor ABB AX09
- Tối ưu chi phí vận hành: Tuổi thọ cơ học cực cao giúp giảm thiểu tần suất thay thế, tiết kiệm chi phí bảo trì đáng kể cho doanh nghiệp.
- Bảo vệ hệ thống ổn định: Cơ chế đóng ngắt dứt khoát giúp triệt tiêu hồ quang điện, bảo vệ tiếp điểm và các thiết bị điện đi kèm.
- Khả năng mở rộng linh hoạt: Dễ dàng lắp đặt thêm các module phụ trợ như rơ le nhiệt hoặc khối tiếp điểm phụ để đáp ứng mọi yêu cầu điều khiển phức tạp.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Lắp đặt thiết bị lên thanh ray DIN (DIN-rail) bằng cách nhấn nhẹ khớp cài phía sau vào thanh ray.
- Bước 2: Kết nối nguồn điện chính vào các cực L1, L2, L3 và tải vào các cực T1, T2, T3. Lưu ý sử dụng đầu cốt (terminal) để đảm bảo độ tiếp xúc điện tốt nhất.
- Bước 3: Đấu nối dây điều khiển vào cuộn hút (A1, A2) với điện áp phù hợp trong dải 230-260VAC.
- Bước 4: Kết nối tiếp điểm phụ NC vào mạch điều khiển hoặc mạch bảo vệ (ví dụ mạch khóa liên động) nếu cần thiết.
- Bước 5: Kiểm tra độ chặt của các đầu nối và tiến hành cấp nguồn để kiểm tra vận hành thực tế.
Sản phẩm sử dụng chung (isRelatedTo)
Để đảm bảo hệ thống hoạt động an toàn và hiệu quả nhất, ABB AX09-30-01-88 nên được kết hợp với:
- Rơ le nhiệt ABB TA25DU: Bảo vệ động cơ chống quá tải (Ví dụ: 1SAZ211201R2043).
- Khối tiếp điểm phụ CA5X: Mở rộng thêm các tiếp điểm NO/NC tùy chọn theo nhu cầu.
- Bộ chống nhiễu (Surge Suppressor): Các dòng RC5 hoặc RV5 để bảo vệ cuộn hút khỏi xung điện đột ngột.
Ứng dụng thực tế (Application)
Thiết bị được ứng dụng rộng rãi trong nhiều hệ thống tự động hóa:
- Điều khiển máy bơm nước, quạt thông gió trong các tòa nhà và nhà máy.
- Hệ thống băng tải, máy nén khí trong dây chuyền sản xuất công nghiệp.
- Tủ điện điều khiển tự động hóa (PLC) và các hệ thống chiếu sáng công nghiệp.
Câu hỏi thường gặp (FAQ)
1. Sản phẩm này có phải hàng chính hãng ABB không?
Hoàn toàn chính hãng. AUT VN cam kết cung cấp sản phẩm ABB 100%, đầy đủ chứng chỉ CO/CQ và hóa đơn VAT.
2. Công suất 4kW là công suất định mức hay tối đa?
Đây là công suất định mức tại điện áp 400VAC. Để đảm bảo độ bền lâu dài, bạn nên chọn thiết bị có công suất lớn hơn tải thực tế khoảng 15-20%.
3. Tiếp điểm phụ 1NC dùng để làm gì?
Tiếp điểm thường đóng (NC) thường được dùng cho mạch khóa liên động giữa hai contactor hoặc làm tín hiệu phản hồi trạng thái ngắt của thiết bị về PLC.
4. Tôi có thể dùng điện 220V cho cuộn hút này không?
Có, dải điện áp 230-260VAC bao phủ rất tốt mức điện áp 220V tiêu chuẩn tại Việt Nam, đảm bảo hoạt động ổn định.
5. Có lắp thêm được rơ le nhiệt vào AX09 không?
Có, bạn có thể lắp trực tiếp các dòng rơ le nhiệt TA25DU của ABB vào mặt dưới của contactor để tạo thành bộ khởi động động cơ hoàn chỉnh.
6. Tại sao nên chọn dòng AX thay vì các dòng cũ?
Dòng AX có thiết kế tối ưu hơn về kích thước cực nhỏ, khả năng chịu tải cải tiến và tính linh hoạt cao hơn khi lắp đặt các phụ kiện đi kèm.
7. Thời gian bảo hành sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của ABB và chính sách hậu mãi tại AUT VN.
8. Làm thế nào để phân biệt hàng thật/giả?
Khách hàng nên kiểm tra kỹ tem nhãn, mã sản phẩm 1SBL901074R8801 và nên mua tại các đại lý ủy quyền uy tín như AUT VN.
9. Thiết bị này có dùng được cho môi trường ẩm ướt không?
Sản phẩm đạt cấp bảo vệ IP20, vì vậy cần được lắp đặt bên trong tủ điện kín để tránh tiếp xúc trực tiếp với nước và độ ẩm cao.
10. AUT VN có hỗ trợ giao hàng nhanh không?
Chúng tôi hỗ trợ giao hàng hỏa tốc trong ngày tại TP.HCM và giao nhanh toàn quốc qua các đơn vị vận chuyển uy tín.
