Khởi động từ ABB AX09-30-01-81 dùng cho điện áp điều khiển bao nhiêu?

Sản phẩm sử dụng cuộn dây 24VAC, chuyên dụng cho các mạch điều khiển dùng nguồn thấp hoặc điều khiển qua PLC.

Thiết bị này chịu tải được động cơ công suất bao nhiêu?

Tại điện áp 400VAC, sản phẩm hỗ trợ động cơ có công suất lên đến 4kW với dòng định mức 22A.

Tiếp điểm phụ 1NC trên thiết bị có tác dụng gì?

Tiếp điểm 1NC (thường đóng) thường được dùng để làm mạch khóa liên động hoặc gửi tín hiệu phản hồi trạng thái OFF về bộ điều khiển.

Làm sao để bảo vệ động cơ khỏi cháy do quá tải khi dùng AX09?

Bạn cần lắp thêm một Rơ le nhiệt (Overload Relay) tương thích, ví dụ dòng TA25DU của ABB, nối tiếp sau khởi động từ.

Sản phẩm có thể lắp trên thanh ray DIN tiêu chuẩn không?

Có, thiết bị được thiết kế chuẩn DIN-rail, cho phép lắp đặt và tháo rời cực kỳ nhanh chóng.

Tôi có thể lắp thêm tiếp điểm phụ nếu 1NC là không đủ?

Hoàn toàn được. Bạn có thể mua thêm khối tiếp điểm phụ dòng CA5X của ABB để gắn thêm vào phía trên hoặc phía dưới thiết bị.

Tại sao nên chọn dòng AX thay vì các dòng contactor lớn hơn?

Dòng AX tối ưu về kích thước (siêu gọn) và chi phí, rất phù hợp cho các tải nhỏ và trung bình mà vẫn đảm bảo chất lượng chuẩn ABB.

Mua hàng tại AUT VN có được đảm bảo chính hãng không?

AUT VN cam kết cung cấp sản phẩm ABB chính hãng 100%, có đầy đủ giấy tờ CO/CQ.

Dòng điện 22A là dòng định mức cho loại tải nào?

Đây là dòng điện định mức Ie cho các ứng dụng đóng ngắt tải cảm (như động cơ điện), tuân theo tiêu chuẩn AC-3.

Chính sách bảo hành của sản phẩm này như thế nào?

Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của ABB và được hỗ trợ kỹ thuật trực tiếp từ đội ngũ chuyên gia của AUT VN.

Sự khác biệt giữa AX09-30-01-81 và các model AX09 khác là gì?

Điểm khác biệt chính nằm ở điện áp cuộn hút (Coil) và số lượng tiếp điểm phụ. Model 81 cụ thể sử dụng cuộn hút 24VAC và có 1 tiếp điểm NC.

Sản phẩm này có chịu được môi trường nhiệt độ cao không?

Có, thiết bị hoạt động ổn định trong dải nhiệt độ từ -40°C đến +70°C, phù hợp với đa số môi trường công nghiệp.

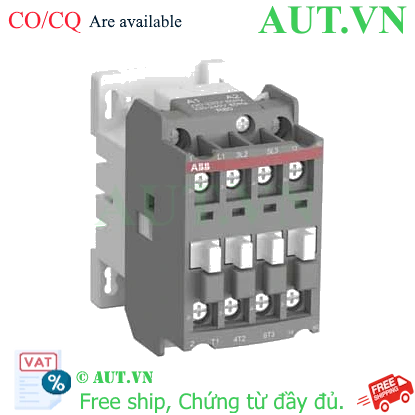

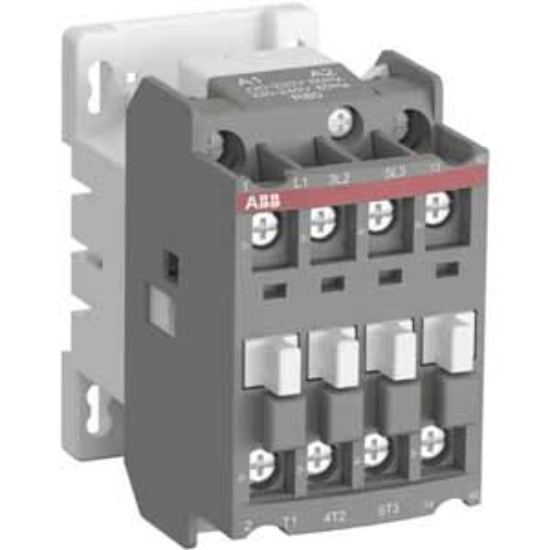

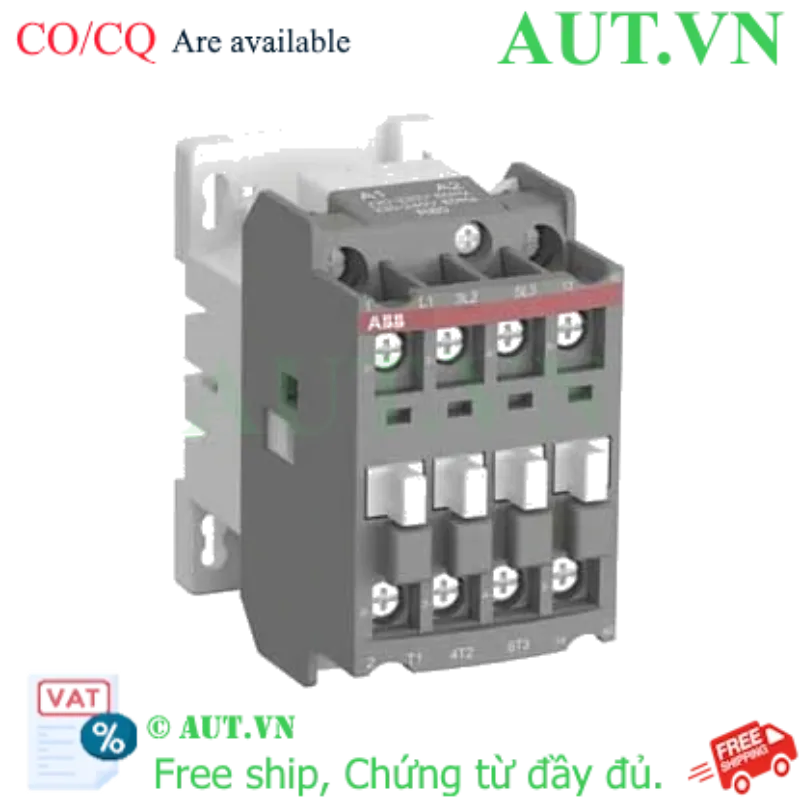

Khởi Động Từ ABB AX09-30-01-81 | 22A - 4kW - Coil 24VAC | Nhỏ Gọn, Bền Bỉ, Chính Hãng AUT VN

Model: AX09-30-01-81 (Mã SKU: 1SBL901074R8101)
Thông số vận hành: Dòng định mức 22A, Công suất 4kW tại 400VAC
Điện áp điều khiển: 24VAC (Chuẩn tối ưu cho hệ thống PLC và Tự động hóa)
Cấu hình tiếp điểm: 3 cực chính (3NO) + 1 tiếp điểm phụ (1NC)
Ưu điểm vượt trội: Thiết kế siêu gọn (44mm), độ bền cơ điện cực cao, đạt chuẩn IEC 60947
Cam kết: Hàng chính hãng ABB, phân phối bởi AUT VN - Đầy đủ CO/CQ

nhà chế tạo: ABB

SKU: 1SBL901074R8101 (AX09-30-01-81)

Tải xuống mẫu

Giá cũ: 408.000 ₫

Giá bán: 326.400 ₫

Số lượng:

Bạn đang tìm kiếm một giải pháp đóng cắt tin cậy, bền bỉ để bảo vệ hệ thống động cơ công nghiệp? Khởi động từ ABB AX09-30-01-81 (Mã sản phẩm: 1SBL901074R8101) là sự lựa chọn hàng đầu. Thuộc dòng AX series thế hệ mới của ABB, thiết bị này mang lại khả năng vận hành chính xác, tiết kiệm không gian tủ điện và tối ưu hóa chi phí vận hành cho doanh nghiệp.

1. Giới thiệu về Khởi động từ ABB AX09-30-01-81

Khởi động từ (Contactor) ABB AX09-30-01-81 là thiết bị đóng cắt điện từ chuyên dụng dùng để điều khiển và bảo vệ các tải động cơ 3 pha. Với cuộn dây điều khiển 24VAC, sản phẩm này đặc biệt tương thích với các hệ thống điều khiển tự động hóa hiện đại, sử dụng PLC hoặc bộ điều khiển trung tâm, đảm bảo tín hiệu đóng ngắt luôn ổn định, an toàn và chính xác.

2. Điểm nổi bật của sản phẩm

Kích thước siêu tối ưu: Với chiều rộng chỉ 44mm, AX09 giúp bạn tiết kiệm tối đa diện tích lắp đặt, đặc biệt hữu ích cho các tủ điện điều khiển có không gian hạn chế.
Độ bền vượt trội: Sản phẩm tuân thủ nghiêm ngặt tiêu chuẩn IEC 60947, đảm bảo chịu được tần suất đóng ngắt liên tục trong môi trường công nghiệp khắc nghiệt mà không làm giảm hiệu suất.
Tính linh hoạt tuyệt vời: Dễ dàng tích hợp thêm các rơ le nhiệt hoặc tiếp điểm phụ mở rộng để xây dựng hệ thống bảo vệ toàn diện cho động cơ.
Lắp đặt nhanh chóng: Thiết kế hỗ trợ chuẩn thanh ray DIN-rail, giúp kỹ thuật viên rút ngắn thời gian thi công và bảo trì hệ thống.

3. Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Mã sản phẩm (SKU)	1SBL901074R8101 (AX09-30-01-81)
Thương hiệu	ABB (Thụy Sĩ/Toàn cầu)
Dòng điện định mức (Ie)	22A
Công suất động cơ (tại 400VAC)	4kW
Điện áp cuộn hút (Coil Voltage)	24VAC (50/60Hz)
Cấu hình cực chính	3 cực thường mở (3NO)
Tiếp điểm phụ tích hợp	1 tiếp điểm thường đóng (1NC)
Điện áp cách điện tối đa (Ui)	690VAC
Cấp bảo vệ	IP20
Nhiệt độ vận hành	-40°C đến +70°C
Kích thước (RxCxS)	44 x 74 x 74 mm
Tiêu chuẩn tuân thủ	IEC 60947, IEC/EN 60529

Nguồn tham khảo: ABB Official Website

4. Lợi ích khi lựa chọn AX09-30-01-81

An toàn tuyệt đối: Kiểm soát dòng điện chính xác, giảm thiểu rủi ro chập cháy và hư hỏng động cơ do sự cố điện.
Tiết kiệm chi phí: Độ bền cơ - điện cao giúp kéo dài chu kỳ thay thế, giảm thiểu thời gian dừng máy (downtime) của nhà máy.
Chuẩn hóa tự động hóa: Cuộn dây 24VAC là tiêu chuẩn vàng cho các hệ thống điều khiển PLC hiện nay, giúp việc thiết kế mạch điều khiển trở nên đơn giản và an toàn hơn.

5. Hướng dẫn lắp đặt và vận hành

Bước 1: Lắp đặt cơ khí: Gắn Contactor lên thanh ray DIN-rail hoặc sử dụng vít cố định trực tiếp vào tấm panel của tủ điện.
Bước 2: Đấu nối mạch động lực: Kết nối nguồn điện 3 pha vào các cực L1, L2, L3 và kết nối đầu ra tải (động cơ) vào các cực T1, T2, T3.
Bước 3: Đấu nối mạch điều khiển: Cấp nguồn 24VAC từ bộ nguồn hoặc PLC vào hai cực của cuộn dây (Coil A1-A2).
Bước 4: Kiểm tra an toàn: Sử dụng đồng hồ VOM kiểm tra thông mạch, đảm bảo không có chạm chập trước khi cấp nguồn.
Bước 5: Vận hành thử: Kích hoạt tín hiệu điều khiển để kiểm tra khả năng đóng/ngắt của tiếp điểm và âm thanh vận hành của thiết bị.

6. Sản phẩm sử dụng chung (Kết hợp đề xuất)

Để hệ thống vận hành hoàn hảo và bền bỉ nhất, quý khách nên kết hợp ABB AX09-30-01-81 với:

Rơ le nhiệt ABB (Dòng TA25DU): Bảo vệ động cơ khỏi quá tải và mất pha một cách chính xác.
Tiếp điểm phụ mở rộng (Dòng CA5X): Bổ sung thêm các tiếp điểm NO/NC để phản hồi trạng thái về PLC hoặc đèn báo.
Bộ chống sốc điện (Surge Suppressor RV5/RC5): Bảo vệ cuộn dây và các thiết bị điện tử nhạy cảm khỏi xung điện áp cao khi ngắt coil.
Khóa liên động cơ (Mechanical Interlock): Sử dụng khi lắp cặp hai contactor để điều khiển đảo chiều động cơ.

7. Ứng dụng thực tế của sản phẩm

Khởi động từ ABB AX09 được ứng dụng rộng rãi trong:

Điều khiển hệ thống bơm nước, quạt thông gió công nghiệp, hệ thống HVAC tòa nhà.
Vận hành băng tải, máy nén khí, máy đóng gói trong các dây chuyền sản xuất tự động.
Hệ thống máy công cụ, máy cơ khí hạng nhẹ và thiết bị chế biến thực phẩm.
Tủ điện điều khiển trung tâm cho Smart Factory và các hệ thống tự động hóa tòa nhà.

8. Giải đáp thắc mắc thường gặp (FAQ)

1. Khởi động từ ABB AX09-30-01-81 dùng cho điện áp điều khiển bao nhiêu?: Sản phẩm sử dụng cuộn dây 24VAC, chuyên dụng cho các mạch điều khiển dùng nguồn thấp hoặc điều khiển qua PLC.
2. Thiết bị này chịu tải được động cơ công suất bao nhiêu?: Tại điện áp 400VAC, sản phẩm hỗ trợ động cơ có công suất lên đến 4kW với dòng định mức 22A.
3. Tiếp điểm phụ 1NC trên thiết bị có tác dụng gì?: Tiếp điểm 1NC (thường đóng) thường được dùng để làm mạch khóa liên động hoặc gửi tín hiệu phản hồi trạng thái "OFF" về bộ điều khiển.
4. Làm sao để bảo vệ động cơ khỏi cháy do quá tải khi dùng AX09?: Bạn cần lắp thêm một Rơ le nhiệt (Overload Relay) tương thích, ví dụ dòng TA25DU của ABB, nối tiếp sau khởi động từ.
5. Sản phẩm có thể lắp trên thanh ray DIN tiêu chuẩn không?: Có, thiết bị được thiết kế chuẩn DIN-rail, cho phép lắp đặt và tháo rời cực kỳ nhanh chóng.
6. Tôi có thể lắp thêm tiếp điểm phụ nếu 1NC là không đủ?: Hoàn toàn được. Bạn có thể mua thêm khối tiếp điểm phụ dòng CA5X của ABB để gắn thêm vào phía trên hoặc phía dưới thiết bị.
7. Tại sao nên chọn dòng AX thay vì các dòng contactor lớn hơn?: Dòng AX tối ưu về kích thước (siêu gọn) và chi phí, rất phù hợp cho các tải nhỏ và trung bình mà vẫn đảm bảo chất lượng chuẩn ABB.
8. Mua hàng tại AUT VN có được đảm bảo chính hãng không?: AUT VN cam kết cung cấp sản phẩm ABB chính hãng 100%, có đầy đủ giấy tờ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).
9. Dòng điện 22A là dòng định mức cho loại tải nào?: Đây là dòng điện định mức Ie cho các ứng dụng đóng ngắt tải cảm (như động cơ điện), tuân theo tiêu chuẩn AC-3.
10. Chính sách bảo hành của sản phẩm này như thế nào?: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của ABB và được hỗ trợ kỹ thuật trực tiếp từ đội ngũ chuyên gia của AUT VN.
11. Sự khác biệt giữa AX09-30-01-81 và các model AX09 khác là gì?: Điểm khác biệt chính nằm ở điện áp cuộn hút (Coil) và số lượng tiếp điểm phụ. Model 81 cụ thể sử dụng cuộn hút 24VAC và có 1 tiếp điểm NC.
12. Sản phẩm này có chịu được môi trường nhiệt độ cao không?: Có, thiết bị hoạt động ổn định trong dải nhiệt độ từ -40°C đến +70°C, phù hợp với đa số môi trường công nghiệp.
