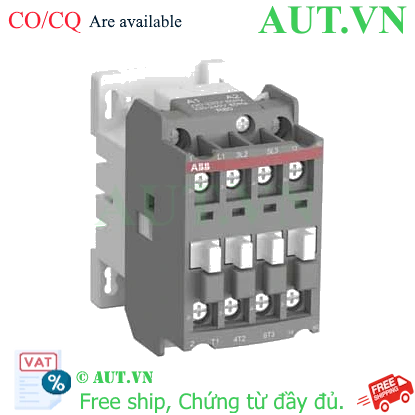

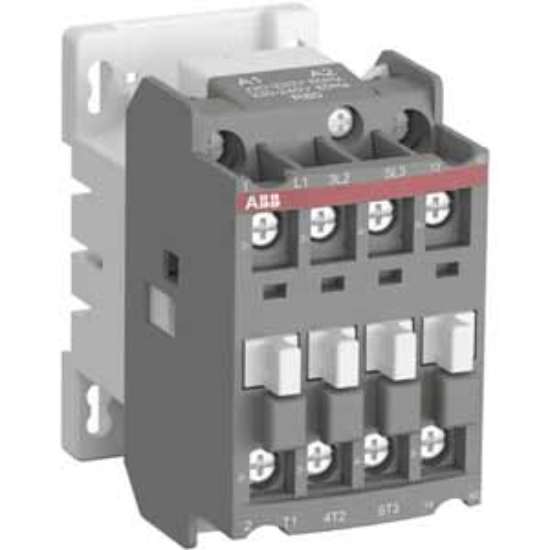

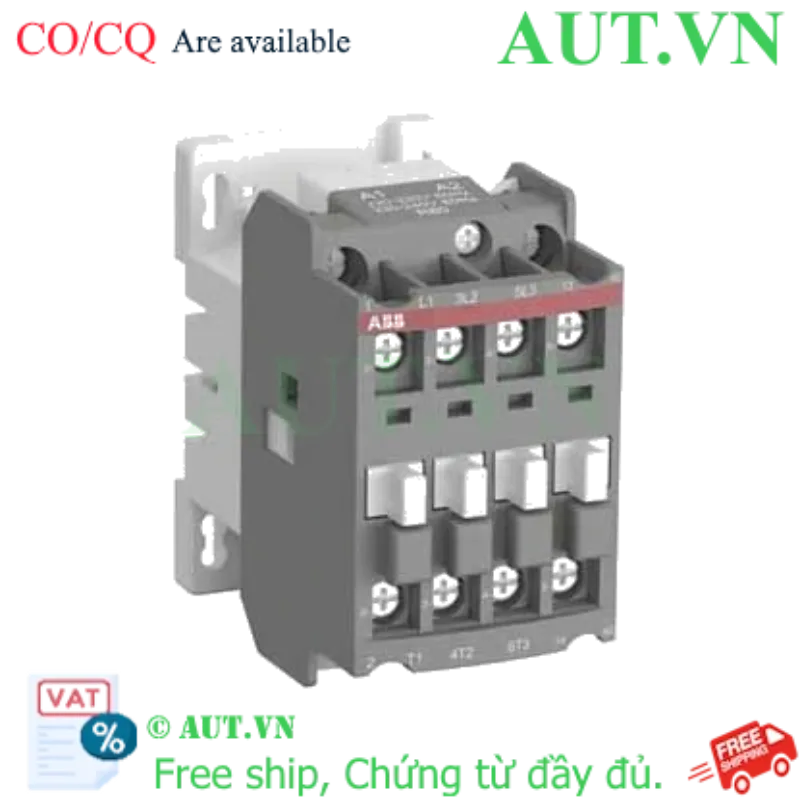

Giới thiệu về Khởi động từ ABB AX18-30-10-84 (1SBL921074R8410)
Khởi động từ ABB AX18-30-10-84 (mã sản phẩm 1SBL921074R8410) là thiết bị đóng cắt điện từ cao cấp thuộc series AX của ABB. Sản phẩm được thiết kế tối ưu cho việc điều khiển các động cơ 3 pha và các mạch điện công suất lớn trong môi trường công nghiệp. Với tiêu chuẩn quốc tế IEC 60947, đây là lựa chọn hàng đầu cho các kỹ sư điện nhờ độ bền cao, vận hành ổn định và khả năng lắp đặt linh hoạt.
Điểm nổi bật của Contactor ABB AX18
- Thiết kế nhỏ gọn: Kích thước tối ưu giúp tiết kiệm diện tích trong tủ điện nhưng vẫn đảm bảo công suất vận hành mạnh mẽ.
- Độ bền vượt trội: Khả năng chịu tải 27A và công suất lên đến 7.5kW, đảm bảo tuổi thọ lâu dài cho hệ thống.
- Lắp đặt dễ dàng: Hỗ trợ gắn thanh ray (DIN-rail) nhanh chóng, giảm thời gian thi công.
- Tiêu chuẩn an toàn: Cấp bảo vệ IP20, tuân thủ nghiêm ngặt các tiêu chuẩn an toàn điện toàn cầu.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết |
| Model | AX18-30-10-84 (1SBL921074R8410) |
| Dòng điện định mức (Ie) | 27A |
| Công suất động cơ | 7.5kW tại 400VAC |
| Số cực | 3 cực (3P) |
| Tiếp điểm chính | 3NO |
| Tiếp điểm phụ | 1NO |
| Điện áp cuộn dây (Coil) | 110...120VAC, 110VAC |
| Điện áp vận hành tối đa | 690VAC |
| Tần số | 50/60Hz |
| Kiểu lắp đặt | Gắn thanh ray (DIN-rail) hoặc bắt vít |
| Cấp bảo vệ | IP20 |
| Khối lượng | 340g |
| Kích thước (CxRxS) | 74 x 44 x 74 mm |
Nguồn tham khảo: ABB Official Website
Lợi ích khi sử dụng Contactor ABB AX18-30-10-84
- Tối ưu hóa chi phí: Giảm thiểu chi phí bảo trì nhờ độ tin cậy cao và ít xảy ra sự cố hư hỏng.
- Vận hành an toàn: Bảo vệ động cơ khỏi các sự cố điện, đảm bảo an toàn cho người vận hành và thiết bị.
- Hiệu suất ổn định: Khả năng đóng ngắt dứt khoát, không gây hiện tượng phóng điện gây nhiễu hệ thống.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Kiểm tra thông số kỹ thuật trên thiết bị và sơ đồ mạch điện để đảm bảo tương thích.
- Bước 2: Lắp Contactor lên thanh ray DIN-rail trong tủ điện hoặc bắt vít cố định.
- Bước 3: Đấu nối các dây nguồn chính vào 3 tiếp điểm chính (3NO) và đấu nối cuộn dây điều khiển vào chân A1-A2 (110-120VAC).
- Bước 4: Kết nối tiếp điểm phụ (1NO) vào mạch điều khiển hoặc đèn báo tín hiệu.
- Bước 5: Kiểm tra lại các đầu nối đảm bảo chắc chắn, sau đó cấp nguồn và vận hành thử nghiệm.
Sản phẩm sử dụng chung và phụ kiện khuyến nghị
Để tăng cường khả năng bảo vệ và điều khiển, bạn nên kết hợp ABB AX18 với các thiết bị sau:
- Rơ le nhiệt (Overload Relay): Dòng TA25DU (ví dụ: TA25DU-11M, TA25DU-14M) để bảo vệ động cơ quá tải.
- Tiếp điểm phụ bổ sung: Dòng CA5X (CA5X-01, CA5X-10) để mở rộng mạch điều khiển.
- Thiết bị chống sét/triệt nhiễu: Surge suppressor dòng RV5 hoặc RC5 giúp bảo vệ cuộn dây điều khiển.
Ứng dụng thực tế của sản phẩm
Khởi động từ ABB AX18-30-10-84 được ứng dụng rộng rãi trong:
- Điều khiển khởi động động cơ 3 pha cho máy bơm nước, quạt công nghiệp, băng tải.
- Hệ thống HVAC, điều hòa trung tâm trong các tòa nhà.
- Tủ điện điều khiển tự động hóa (PLC) trong nhà máy sản xuất.
- Các mạch đóng ngắt nguồn điện công nghiệp yêu cầu độ bền cao.
Câu hỏi thường gặp (FAQ)
1. Sản phẩm AX18-30-10-84 có chính hãng không?
Có, AUT VN cam kết cung cấp hàng chính hãng ABB, đầy đủ giấy tờ CO/CQ.
2. Cuộn dây 110-120VAC có thể dùng cho điện 220V không?
Không. Việc cấp điện áp quá cao sẽ làm cháy cuộn dây. Vui lòng chọn đúng model cuộn dây phù hợp với nguồn điều khiển của bạn.
3. Dòng 27A là dòng định mức cho tải gì?
Đây là dòng định mức (Ie) cho tải AC-3 (điều khiển động cơ lồng sóc), đảm bảo vận hành ổn định tại 7.5kW/400V.
4. Tôi có thể lắp thêm rơ le nhiệt vào Contactor này không?
Hoàn toàn được. Sản phẩm tương thích tốt với rơ le nhiệt dòng TA25DU của ABB.
5. Sự khác biệt giữa 3NO và 1NO là gì?
3NO là 3 tiếp điểm chính dùng để cấp nguồn cho động cơ. 1NO là 1 tiếp điểm phụ dùng để báo trạng thái hoặc khóa chéo mạch điều khiển.
6. Sản phẩm này có bảo hành không?
Có, sản phẩm được bảo hành theo chính sách chính thức của hãng ABB.
7. Tại sao nên chọn series AX thay vì các series khác?
Series AX nổi bật với sự cân bằng giữa chi phí và hiệu suất, thiết kế cực kỳ nhỏ gọn cho các tủ điện hiện đại.
8. Thời gian đóng ngắt của thiết bị là bao lâu?
Thời gian đóng ngắt rất nhanh (khoảng 10-26ms), giúp phản ứng tức thì với tín hiệu điều khiển.
9. AUT VN có hỗ trợ lắp đặt không?
AUT VN miễn phí hỗ trợ tư vấn kỹ thuật và hướng dẫn cài đặt/sử dụng qua Zalo/Điện thoại.
10. Làm sao để phân biệt hàng thật và hàng giả?
Hàng thật có tem nhãn rõ ràng, mã vạch truy xuất được và đặc biệt là có CO/CQ đi kèm khi mua tại AUT VN.
