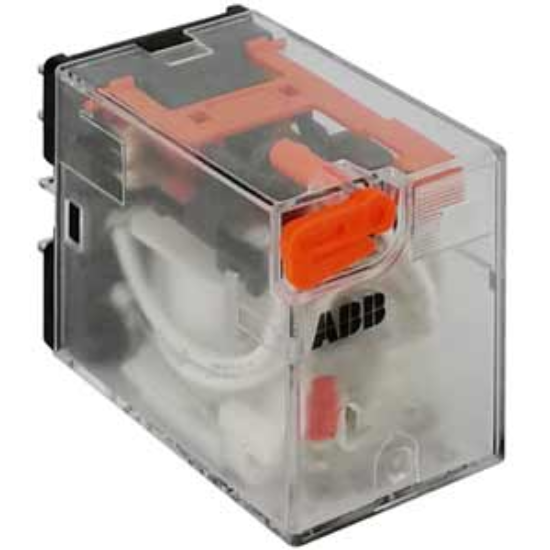

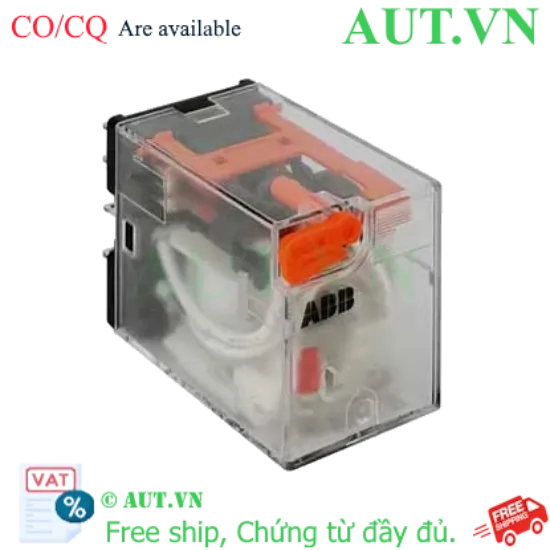

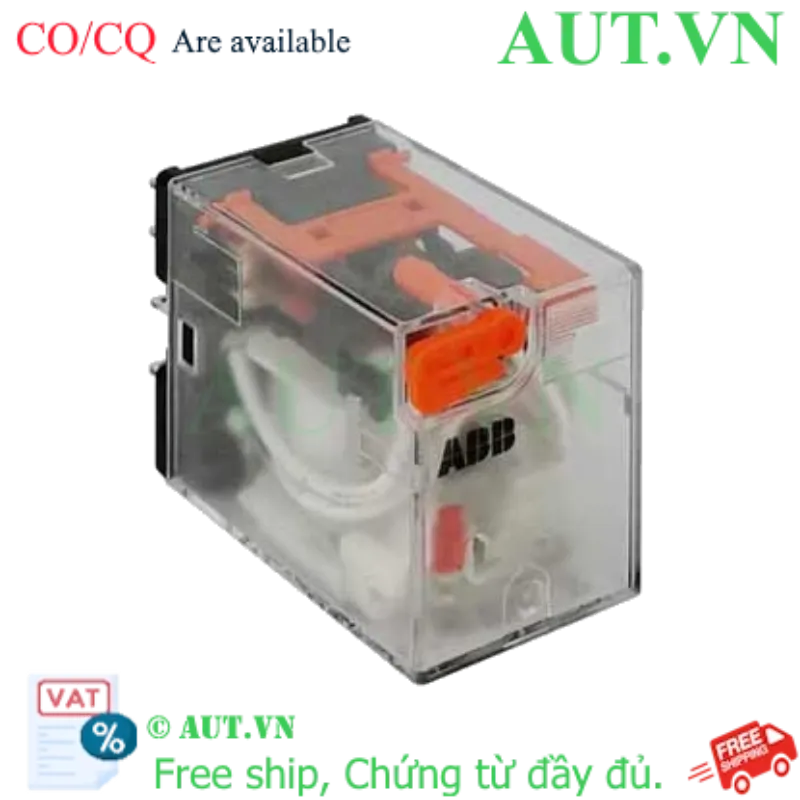

Rơ le trung gian ABB 1SVR405641R3000 (CR-MX230AC2T) | Slim 21.5mm, 230VAC, DPDT 7A

Mã sản phẩm: 1SVR405641R3000 (CR-MX230AC2T)
Điện áp cuộn dây: 230V AC
Cấu hình tiếp điểm: DPDT (2 cặp tiếp điểm chuyển đổi)
Dòng điện định mức: 7A (tải thuần trở)
Thiết kế siêu mỏng: Slim 21.5mm, tích hợp nút Test vật lý
Tiêu chuẩn: IP40, đạt chuẩn quốc tế IEC, UL, CSA, không chứa Cadmium

nhà chế tạo: ABB

SKU: 1SVR405641R3000 (CR-MX230AC2T)

Tải xuống mẫu

Giá cũ: 86.550 ₫

Giá bán: 69.240 ₫

Giới thiệu Rơ le trung gian ABB 1SVR405641R3000 (CR-MX230AC2T)

Rơ le trung gian ABB 1SVR405641R3000 (mã CR-MX230AC2T) là dòng sản phẩm đóng cắt cao cấp thuộc thế hệ CR-MX mới nhất từ thương hiệu ABB. Thiết bị được thiết kế để tối ưu hóa việc chuyển đổi tín hiệu và cách ly mạch điện trong các hệ thống tự động hóa công nghiệp. Với cấu hình DPDT (2 cặp tiếp điểm) và dòng tải lên đến 7A, sản phẩm này là "lá chắn" hoàn hảo giúp bảo vệ các thiết bị điều khiển nhạy cảm như PLC, cảm biến và biến tần khỏi các xung nhiễu điện áp và sự cố điện.

Điểm nổi bật của sản phẩm

Thiết kế Slim siêu gọn: Với chiều rộng chỉ 21.5mm, giúp tiết kiệm tối đa không gian tủ điện, cho phép tăng mật độ lắp đặt thiết bị trong các hệ thống có diện tích hạn chế.
Kiểm tra nhanh (Manual Test): Tích hợp nút nhấn Test vật lý giúp kỹ thuật viên kiểm tra trạng thái đóng/ngắt của tiếp điểm tức thì mà không cần cấp nguồn, cực kỳ tiện lợi khi bảo trì.
Thân thiện với môi trường: Tiếp điểm được chế tạo không chứa Cadmium, tuân thủ nghiêm ngặt các tiêu chuẩn môi trường và sức khỏe quốc tế.
Độ bền và độ tin cậy cao: Vận hành ổn định trong môi trường khắc nghiệt từ -40°C đến +70°C, đạt đầy đủ các chứng nhận uy tín như IEC, UL, CSA.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Mã đặt hàng (Ordering Code)	1SVR405641R3000 / CR-MX230AC2T
Điện áp cuộn dây (Coil Voltage)	230V AC
Cấu hình tiếp điểm (Contact Configuration)	DPDT (2C)
Dòng điện định mức (Rated Current)	7A (tại 250V AC, tải thuần trở)
Kiểu chân cắm	8 chân dẹt (Flat pins)
Cấp bảo vệ (Protection Class)	IP40
Nhiệt độ vận hành	-40°C đến +70°C
Kích thước (WxHxD)	21.5mm x 28mm x 37mm

Nguồn tham khảo: ABB Official Website

Lợi ích khi sử dụng Rơ le ABB CR-MX

Bảo vệ hệ thống điều khiển: Cách ly hoàn toàn giữa mạch điều khiển (PLC/Sensor) và mạch động lực, ngăn chặn hư hỏng do quá áp hoặc nhiễu điện từ.
Tiết kiệm chi phí & không gian: Thiết kế siêu mỏng giúp giảm kích thước tủ điện, đồng thời cấu hình DPDT cho phép điều khiển 2 mạch độc lập trên cùng một thiết bị.
Dễ dàng bảo trì: Sử dụng đế cắm chuyên dụng giúp việc thay thế diễn ra nhanh chóng, giảm thiểu thời gian dừng máy (downtime) cho nhà máy.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chuẩn bị đế cắm tương ứng (Khuyến nghị dùng đế CR-M2SFB hoặc CR-M4SFB).
Bước 2: Gắn đế cắm lên thanh DIN Rail và cố định chắc chắn tại vị trí lắp đặt.
Bước 3: Đấu nối nguồn điện điều khiển 230VAC vào các chân cuộn dây tương ứng trên đế cắm.
Bước 4: Đấu nối các tiếp điểm DPDT với tải (như van điện từ, đèn báo, hoặc mạch tín hiệu PLC).
Bước 5: Cắm rơ le ABB 1SVR405641R3000 vào đế. Nhấn nút Test trên mặt rơ le để kiểm tra cơ chế đóng/ngắt vật lý trước khi vận hành chính thức.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống đạt hiệu quả cao nhất, quý khách nên sử dụng kèm các phụ kiện chính hãng sau:

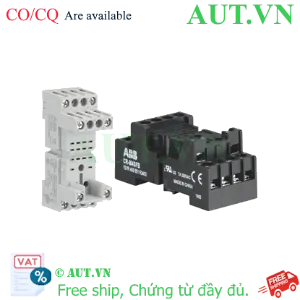

Đế cắm rơ le 1SVR405651R1400 (CR-M2SFB)
Đế cắm rơ le 1SVR405651R3400 (CR-M4SFB)

Ứng dụng thực tế (PropertyValue)

Rơ le trung gian ABB CR-MX230AC2T được ứng dụng rộng rãi trong:

Tự động hóa công nghiệp: Làm rơ le đệm cho ngõ ra PLC, điều khiển khởi động từ, van điện từ (solenoid).
Hệ thống điện tòa nhà: Điều khiển hệ thống chiếu sáng, thông gió và điều hòa (HVAC).
Mạch an toàn: Sử dụng trong các mạch khóa liên động (Interlock) để đảm bảo an toàn vận hành máy móc.

Câu hỏi thường gặp (FAQ)

1. Rơ le ABB 1SVR405641R3000 có phải hàng chính hãng không?
Hoàn toàn chính hãng. AUT VN cam kết cung cấp sản phẩm ABB 100% kèm đầy đủ chứng chỉ CO/CQ.

2. Tại sao nên chọn cấu hình DPDT thay vì SPDT?
Cấu hình DPDT cho phép bạn điều khiển 2 mạch điện độc lập cùng lúc, giúp tiết kiệm diện tích và chi phí linh kiện.

3. Điện áp 230VAC có dùng được cho điện lưới Việt Nam không?
Có, đây là mức điện áp tiêu chuẩn, rất thuận tiện cho việc lắp đặt trực tiếp từ nguồn điện lưới.

4. Dòng điện 7A có chịu được tải motor không?
7A là dòng định mức cho tải thuần trở. Đối với tải cảm như motor, bạn cần tính toán hệ số an toàn để tránh quá tải tiếp điểm.

5. Nút Test trên rơ le có tác dụng gì?
Nút này giúp bạn kiểm tra cơ chế đóng/ngắt tiếp điểm bằng tay mà không cần cấp điện vào cuộn dây.

6. Sản phẩm có thân thiện với môi trường không?
Có, sản phẩm đạt tiêu chuẩn không chứa Cadmium, an toàn cho người dùng và môi trường.

7. Kích thước Slim 21.5mm có ưu điểm gì lớn nhất?
Giúp tiết kiệm tối đa không gian trong tủ điện, cực kỳ hữu ích khi cần lắp đặt mật độ thiết bị cao.

8. Tôi có thể dùng đế cắm hãng khác không?
Để đảm bảo an toàn và độ bền lâu dài, chúng tôi khuyến nghị sử dụng đế cắm chính hãng ABB đi kèm.

9. Rơ le này chịu được nhiệt độ môi trường bao nhiêu?
Sản phẩm vận hành ổn định trong dải nhiệt độ rộng từ -40°C đến +70°C.

10. Mua hàng tại AUT VN có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo tiêu chuẩn của ABB thông qua hệ thống của AUT VN.
