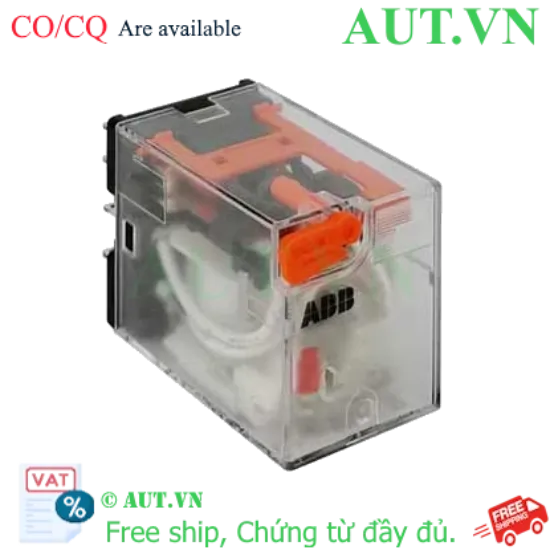

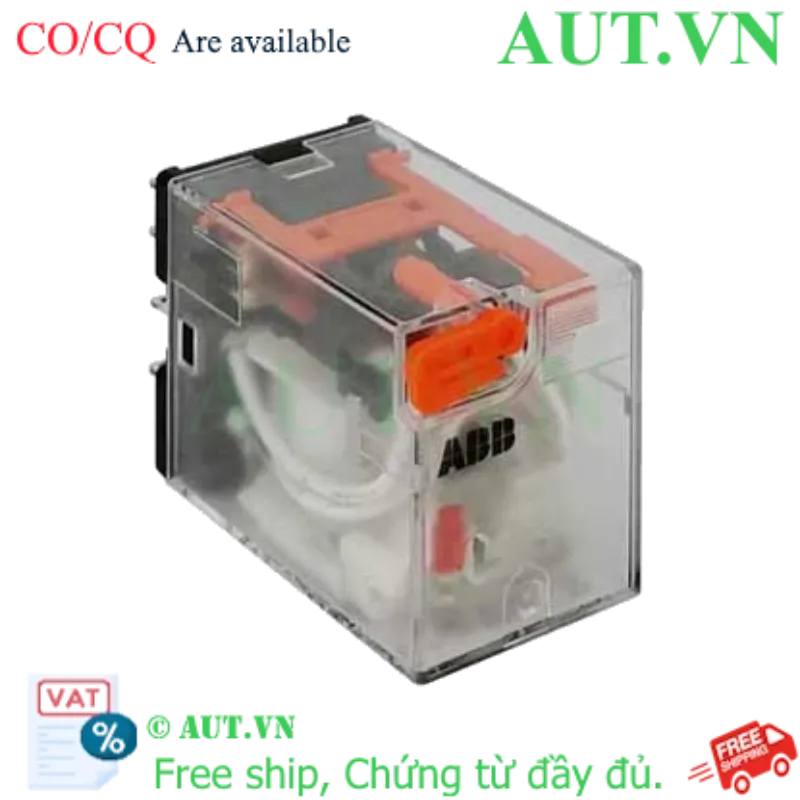

Rơ le trung gian ABB 1SVR405641R8000 (CR-MX110DC2T) - 110VDC, 7A, DPDT (8 Chân) Chính Hãng

Loại tiếp điểm: DPDT (2 tiếp điểm đảo)
Điện áp cuộn dây: 110VDC
Dòng điện định mức: 7A
Cấu tạo: 8 chân dẹt, thiết kế nhỏ gọn
Tiện ích: Tích hợp nút Test, vật liệu tiếp điểm không Cadmium thân thiện môi trường
Thương hiệu: ABB chính hãng, tiêu chuẩn IEC/EN/UL

nhà chế tạo: ABB

SKU: 1SVR405641R8000 (CR-MX110DC2T)

Tải xuống mẫu

Giá cũ: 84.600 ₫

Giá bán: 67.680 ₫

Số lượng:

Giới thiệu về Rơ le trung gian ABB 1SVR405641R8000 (CR-MX110DC2T)

Rơ le trung gian ABB 1SVR405641R8000 (mã sản phẩm CR-MX110DC2T) là giải pháp đóng ngắt tín hiệu lý tưởng cho các hệ thống điều khiển công nghiệp hiện đại. Với khả năng cách ly điện áp và chuyển đổi tín hiệu chính xác, sản phẩm này đảm bảo an toàn cho các thiết bị điều khiển nhạy cảm như PLC, vi điều khiển trong khi vẫn điều khiển được các tải công suất lớn hơn. Được thiết kế theo tiêu chuẩn khắt khe của ABB, sản phẩm mang lại sự ổn định tuyệt đối cho mọi tủ điện điều khiển.

Điểm nổi bật của sản phẩm

Kích thước siêu nhỏ: Tiết kiệm không gian tối đa trong tủ điện nhưng vẫn đảm bảo hiệu suất vận hành mạnh mẽ.
Độ bền cao: Tiếp điểm không chứa Cadmium giúp tăng tuổi thọ sản phẩm và bảo vệ môi trường.
Vận hành tin cậy: Tích hợp nút nhấn Test cho phép kỹ thuật viên kiểm tra trạng thái hoạt động của rơ le mà không cần cấp nguồn điều khiển.
Tiêu chuẩn quốc tế: Đạt các chứng chỉ CSA, IEC, EN, UL, đảm bảo tương thích với mọi tiêu chuẩn kỹ thuật toàn cầu.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	1SVR405641R8000 (CR-MX110DC2T)
Loại rơ le	Rơ le trung gian loại nhỏ (Miniature Relay)
Số chân / Hình dạng	8 chân / Chân dẹt (Plug-in)
Cấu hình tiếp điểm	DPDT (Double Pole Double Throw)
Điện áp cuộn dây	110VDC
Dòng điện định mức	7A tại 250VAC (Tải thuần trở)
Cấu trúc tiếp điểm	Single-break, Cadmium-free
Cấp bảo vệ	IP40
Nhiệt độ vận hành	-40°C đến 70°C
Kích thước (WxHxD)	21.5mm x 28mm x 37mm
Khối lượng	35g

Lợi ích khi sử dụng Rơ le ABB CR-MX110DC2T

Tăng cường an toàn: Cách ly hoàn toàn mạch điều khiển và mạch động lực, tránh nhiễu và sốc điện cho PLC.
Lắp đặt linh hoạt: Dạng chân cắm giúp việc thay thế, bảo trì trở nên cực kỳ nhanh chóng mà không cần tháo dây.
Tiết kiệm chi phí: Độ bền tiếp điểm cao giảm thiểu tần suất thay thế và chi phí vận hành hệ thống.
Độ tin cậy tuyệt đối: Thương hiệu ABB toàn cầu đảm bảo sản phẩm hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Hướng dẫn sử dụng và lắp đặt

Bước 1: Chọn đế rơ le phù hợp. Sử dụng đế cắm chính hãng ABB (như CR-M2SFB hoặc CR-M4SFB) để đảm bảo kết nối chắc chắn.
Bước 2: Đấu nối dây. Kết nối nguồn 110VDC vào cuộn dây của rơ le và đấu nối các tiếp điểm DPDT vào tải cần điều khiển.
Bước 3: Lắp rơ le vào đế. Cắm nhẹ nhàng rơ le CR-MX110DC2T vào đế cho đến khi khớp hoàn toàn.
Bước 4: Kiểm tra. Sử dụng nút Test trên thân rơ le để kiểm tra cơ chế đóng ngắt trước khi cấp nguồn chính thức.

Sản phẩm sử dụng chung (Phụ kiện đi kèm)

Để Rơ le hoạt động, bạn cần trang bị thêm các đế cắm (Socket) sau:

Đế cắm 1SVR405651R1400 (CR-M2SFB)
Đế cắm 1SVR405651R3400 (CR-M4SFB)

Ứng dụng thực tế của sản phẩm

Sử dụng trong các tủ điều khiển tự động hóa (Automation Panels).
Cách ly tín hiệu ngõ ra của PLC/HMI để điều khiển khởi động từ hoặc van điện từ.
Ứng dụng trong hệ thống điện công nghiệp, điều khiển máy móc sản xuất.
Sử dụng trong các mạch logic cơ bản để nhân bản tín hiệu điều khiển.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm này có đi kèm đế cắm không?
Không, rơ le và đế cắm được bán rời. Bạn có thể chọn đế CR-M2SFB hoặc CR-M4SFB tùy theo nhu cầu lắp đặt.

2. Ý nghĩa của ký hiệu DPDT trong sản phẩm này là gì?
DPDT (Double Pole Double Throw) có nghĩa là rơ le có 2 cặp tiếp điểm đảo, cho phép điều khiển 2 mạch độc lập cùng lúc.

3. Điện áp cuộn dây 110VDC có thể dùng cho 110VAC được không?
Không. Đây là rơ le cuộn dây một chiều (DC), nếu cấp nguồn xoay chiều (AC) sẽ gây cháy cuộn dây ngay lập tức.

4. Nút Test trên thân rơ le có tác dụng gì?
Nút này cho phép bạn tác động cơ học để đóng tiếp điểm, giúp kiểm tra mạch tải mà không cần cấp điện cho cuộn dây.

5. Dòng điện 7A là dòng tối đa hay dòng vận hành?
7A là dòng điện tối đa cho tải thuần trở tại 250VAC. Với tải cảm (như cuộn dây), bạn nên tính toán hệ số an toàn thấp hơn.

6. Sản phẩm này có bền không và thời gian bảo hành bao lâu?
Sản phẩm ABB cực kỳ bền bỉ. Bảo hành chính hãng theo quy định của ABB Việt Nam.

7. Tôi có thể lắp rơ le này lên thanh DIN rail không?
Có, khi bạn sử dụng kết hợp với đế cắm chuyên dụng của ABB, toàn bộ cụm sẽ được gắn dễ dàng lên thanh DIN rail.

8. Tiếp điểm không Cadmium có lợi ích gì?
Giúp sản phẩm thân thiện với môi trường và giảm hiện tượng dính tiếp điểm trong một số điều kiện vận hành.

9. Làm sao để phân biệt hàng chính hãng ABB?
Sản phẩm chính hãng có đầy đủ tem nhãn, mã vạch rõ ràng và AUT VN cung cấp đầy đủ CO/CQ.

10. Kích thước nhỏ như vậy liệu có nóng khi vận hành liên tục không?
Thiết kế của ABB tối ưu cho tản nhiệt, sản phẩm hoạt động ổn định trong dải nhiệt độ từ -40 đến 70°C.

Nguồn tham khảo: ABB Official Website
