Rơ le này dùng điện áp bao nhiêu để điều khiển?

Sản phẩm sử dụng điện áp cuộn dây là 230VAC.

Tôi có cần mua thêm đế cắm không?

Có, sản phẩm này là dạng Plug-in, bạn cần mua thêm đế cắm mã 1SVR405651R3400 (CR-M4SFB) để lắp đặt.

4PDT có nghĩa là gì?

4PDT nghĩa là rơ le có 4 cực đóng cắt độc lập, cho phép bạn điều khiển 4 mạch điện khác nhau cùng lúc.

Làm sao để biết rơ le đang hoạt động hay không?

Sản phẩm có tích hợp đèn LED báo trạng thái, đèn sẽ sáng khi cuộn dây được cấp điện.

Có thể kiểm tra rơ le mà không cần cấp điện không?

Có, bạn có thể sử dụng nút nhấn Test trực tiếp trên thân rơ le để kiểm tra cơ chế đóng cắt.

Sản phẩm này có chịu được nhiệt độ cao không?

Có, rơ le hoạt động ổn định trong dải nhiệt độ từ -40°C đến 70°C.

Dòng điện tối đa mà tiếp điểm chịu được là bao nhiêu?

Dòng định mức tối đa là 5A (tại điện áp 250VAC).

Mua hàng tại AUT VN có được đảm bảo chính hãng không?

AUT VN cam kết cung cấp hàng ABB chính hãng 100%, đầy đủ CO/CQ và hóa đơn VAT.

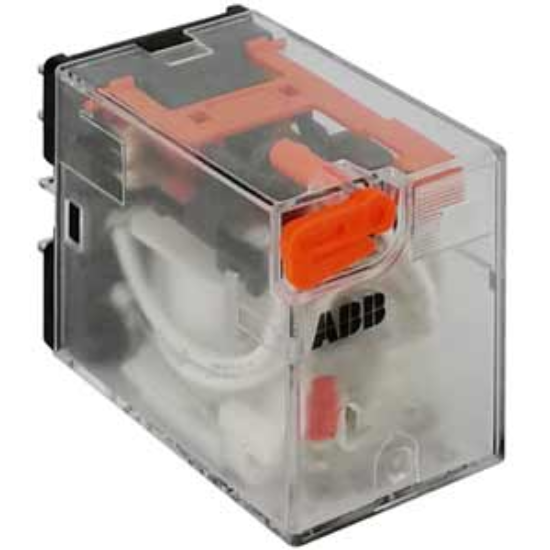

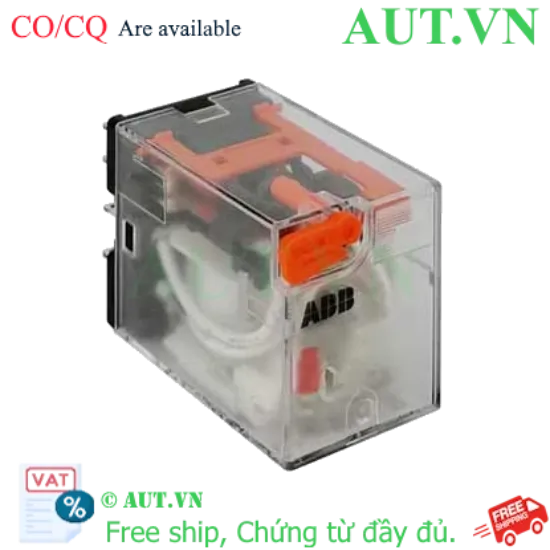

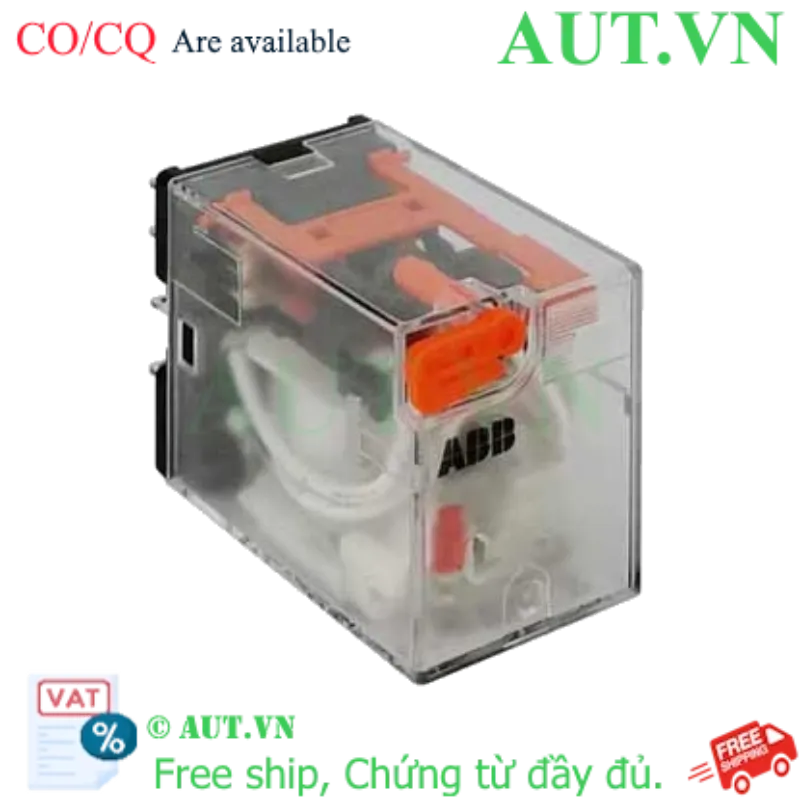

Rơ le trung gian ABB 1SVR405643R3100 (CR-MX230AC4LT) - 4PDT, 230VAC, Có Đèn LED

Thương hiệu: ABB (Chính hãng)
Loại tiếp điểm: 4PDT (4 cực)
Điện áp cuộn dây: 230VAC
Dòng định mức: 5A
Tính năng đặc biệt: Có đèn LED báo hiệu và nút Test nhanh
Lắp đặt: Dạng đế cắm (Plug-in) giúp thay thế dễ dàng
Thiết kế: Siêu nhỏ gọn, tiết kiệm không gian tủ điện

nhà chế tạo: ABB

SKU: 1SVR405643R3100 (CR-MX230AC4LT)

Tải xuống mẫu

Giá cũ: 102.000 ₫

Giá bán: 81.600 ₫

Giới thiệu Rơ le trung gian ABB 1SVR405643R3100 (CR-MX230AC4LT)

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc điều khiển tín hiệu chính xác và tin cậy là yếu tố sống còn. Rơ le trung gian ABB 1SVR405643R3100 (thuộc dòng CR-MX series) là giải pháp tối ưu dành cho các kỹ sư cần một thiết bị đóng cắt nhỏ gọn nhưng sở hữu khả năng điều khiển đa kênh mạnh mẽ. Với cấu hình 4 cực (4PDT), sản phẩm cho phép bạn điều khiển cùng lúc nhiều mạch điện, giúp tối ưu hóa hệ thống điều khiển mà không cần lắp đặt quá nhiều thiết bị rời rạc.

Điểm nổi bật của sản phẩm

Khả năng điều khiển đa năng: Thiết kế 4PDT cho phép đóng cắt 4 luồng tín hiệu độc lập, cực kỳ hữu ích trong các mạch logic phức tạp.
Thiết kế thông minh: Tích hợp sẵn đèn LED hiển thị trạng thái hoạt động và nút nhấn Test giúp việc kiểm tra lỗi và bảo trì trở nên nhanh chóng, chính xác.
Độ bền vượt trội: Tiếp điểm không chứa Cadmium (Cadimium-free) thân thiện với môi trường và đảm bảo tuổi thọ vận hành cao trong môi trường công nghiệp.
Tiết kiệm không gian: Kích thước siêu nhỏ giúp tối ưu diện tích lắp đặt trong các tủ điện điều khiển chật hẹp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	1SVR405643R3100 (CR-MX230AC4LT)
Thương hiệu	ABB
Dòng sản phẩm	CR-MX series
Loại rơ le	Rơ le trung gian (Intermediate Relay)
Cấu hình tiếp điểm	4PDT (4 cực)
Điện áp cuộn dây	230VAC
Dòng điện tiếp điểm (tải thuần trở)	5A tại 250VAC
Số chân kết nối	14 chân (Dạng dẹt)
Đèn báo trạng thái	Có (LED Indicator)
Nút nhấn thử (Test button)	Có
Nhiệt độ vận hành	-40°C đến +70°C
Cấp độ bảo vệ	IP40
Tiêu chuẩn quốc tế	CSA, IEC, EN, UL

Lợi ích khi sử dụng Rơ le ABB CR-MX230AC4LT

Nâng cao độ tin cậy: Sản phẩm ABB đảm bảo vận hành ổn định, giảm thiểu thời gian dừng máy (downtime) do sự cố điện.
Dễ dàng bảo trì: Nhờ thiết kế dạng đế cắm (plug-in) và nút Test, kỹ thuật viên có thể kiểm tra và thay thế thiết bị chỉ trong vài phút mà không cần tháo dây phức tạp.
Tối ưu chi phí: Khả năng đóng cắt 4 cực trong một thiết bị giúp giảm số lượng linh kiện cần mua, từ đó tiết kiệm chi phí lắp đặt và vật tư.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt đế cắm (Socket) tương ứng lên thanh DIN rail trong tủ điện.
Bước 2: Đấu nối dây nguồn điều khiển (230VAC) và dây tải vào các terminal trên đế cắm theo sơ đồ kỹ thuật.
Bước 3: Cắm rơ le ABB 1SVR405643R3100 vào đế cắm cho đến khi khớp hoàn toàn.
Bước 4: Cấp nguồn và kiểm tra đèn LED trên rơ le. Sử dụng nút nhấn Test để kiểm tra khả năng đóng cắt của các tiếp điểm mà không cần kích hoạt cuộn dây.

Sản phẩm đi kèm (isRelatedTo)

Để vận hành hoàn chỉnh, quý khách cần sử dụng kèm với đế cắm chuyên dụng:
Đế cắm ABB CR-M4SFB (Mã sản phẩm: 1SVR405651R3400).

Ứng dụng thực tế (Application)

Điều khiển tín hiệu trong các hệ thống PLC và DCS.
Sử dụng trong các tủ điều khiển máy móc công nghiệp, dây chuyền sản xuất.
Tự động hóa tòa nhà (Smart Building) và hệ thống chiếu sáng.
Các mạch logic chuyển đổi trạng thái trong hệ thống điện hạ thế.

Câu hỏi thường gặp (FAQ)

1. Rơ le này dùng điện áp bao nhiêu để điều khiển?: Sản phẩm sử dụng điện áp cuộn dây là 230VAC.
2. Tôi có cần mua thêm đế cắm không?: Có, sản phẩm này là dạng Plug-in, bạn cần mua thêm đế cắm mã 1SVR405651R3400 (CR-M4SFB) để lắp đặt.
3. 4PDT có nghĩa là gì?: 4PDT nghĩa là rơ le có 4 cực đóng cắt độc lập, cho phép bạn điều khiển 4 mạch điện khác nhau cùng lúc.
4. Làm sao để biết rơ le đang hoạt động hay không?: Sản phẩm có tích hợp đèn LED báo trạng thái, đèn sẽ sáng khi cuộn dây được cấp điện.
5. Có thể kiểm tra rơ le mà không cần cấp điện không?: Có, bạn có thể sử dụng nút nhấn Test trực tiếp trên thân rơ le để kiểm tra cơ chế đóng cắt.
6. Sản phẩm này có chịu được nhiệt độ cao không?: Có, rơ le hoạt động ổn định trong dải nhiệt độ từ -40°C đến 70°C.
7. Dòng điện tối đa mà tiếp điểm chịu được là bao nhiêu?: Dòng định mức tối đa là 5A (tại điện áp 250VAC).
8. Mua hàng tại AUT VN có được đảm bảo chính hãng không?: AUT VN cam kết cung cấp hàng ABB chính hãng 100%, đầy đủ CO/CQ và hóa đơn VAT.
