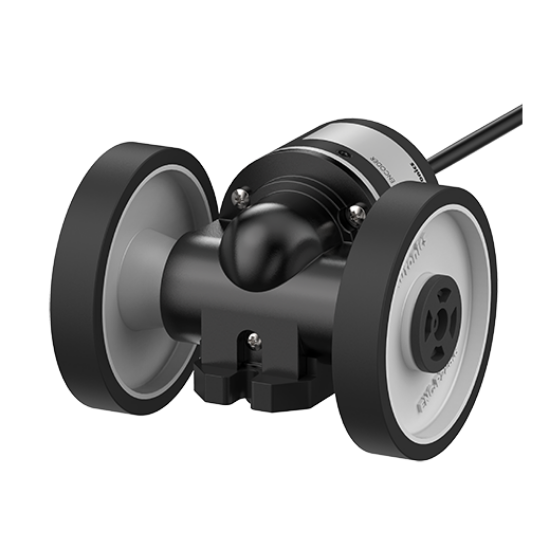

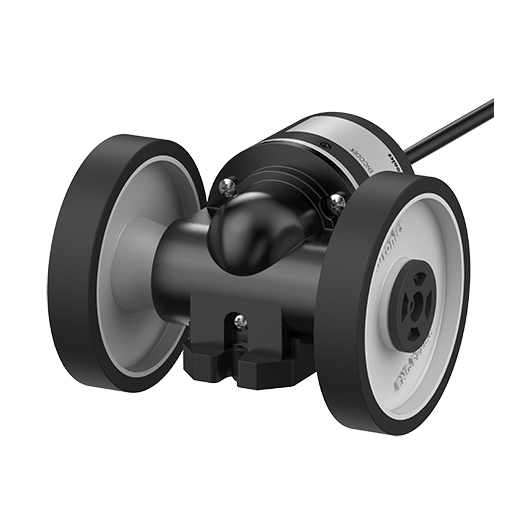

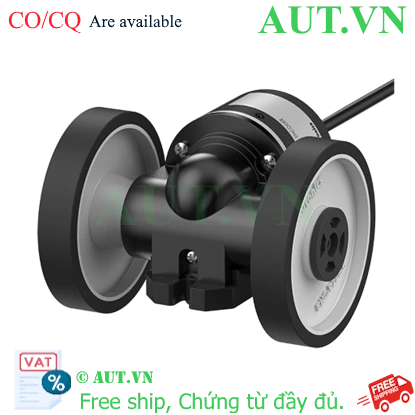

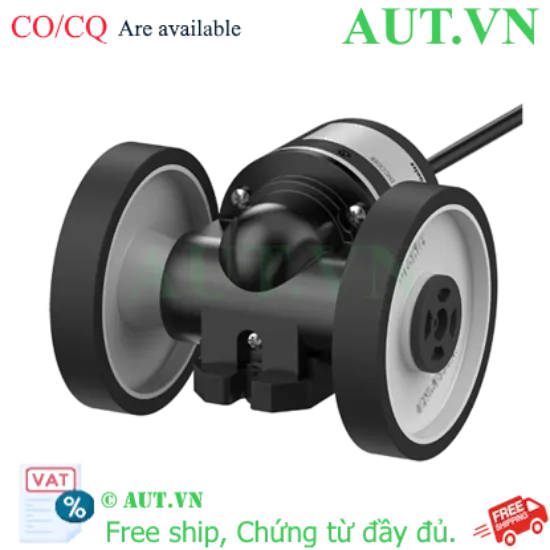

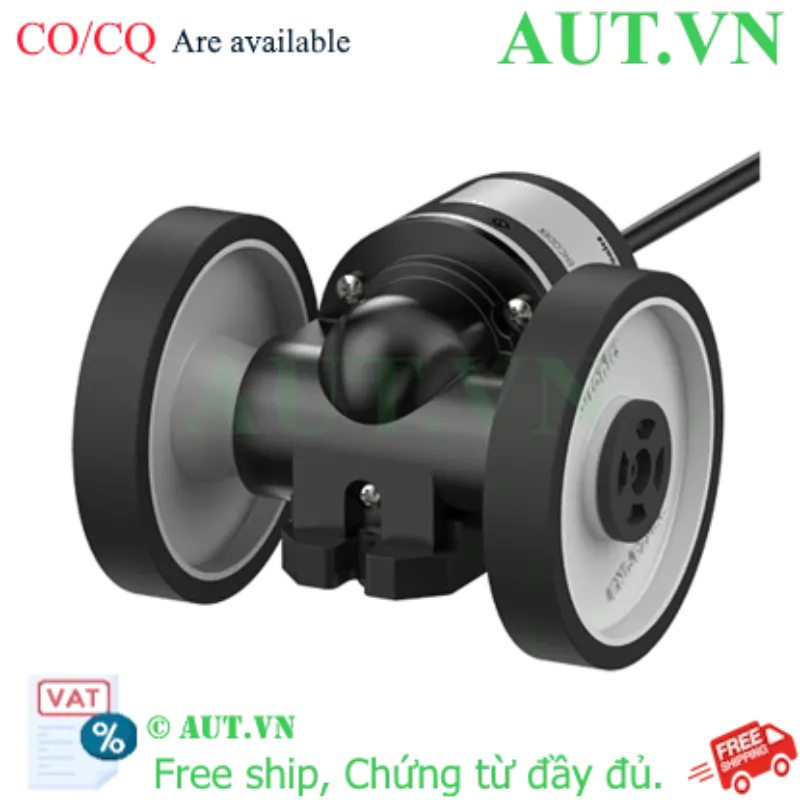

Cảm biến Encoder Autonics ENC-1-1-V-5 | Độ phân giải 1mm, 5VDC, Ngõ ra Điện áp - Chính hãng AUT VN

Nguồn cấp: 5VDC ±5%
Ngõ ra: Điện áp (Voltage Output), Pha A, B
Độ phân giải: 1mm/xung (Đơn vị đo tối thiểu)
Tần số đáp ứng: Tối đa 180kHz
Chu vi bánh xe: 250mm, Tỷ lệ bánh răng 1:1
Tiêu chuẩn bảo vệ: IP50

nhà chế tạo: Autonics

SKU: ENC-1-1-V-5

Giá cũ: 3.136.800 ₫

Giá bán: 2.509.440 ₫

Số lượng:

Cảm biến Encoder Autonics ENC-1-1-V-5: Giải Pháp Đo Lường Chiều Dài Chính Xác

Cảm biến Encoder Autonics ENC-1-1-V-5 là thiết bị đo lường chuyển động quay chuyển đổi thành xung điện, chuyên dụng để đo khoảng cách, tốc độ và vị trí của các vật thể chuyển động tuyến tính thông qua bánh xe đo. Với độ chính xác cao và khả năng đáp ứng tần số nhanh, sản phẩm này là sự lựa chọn hàng đầu cho các hệ thống tự động hóa công nghiệp đòi hỏi sự khắt khe về sai số.

Điểm nổi bật của Encoder Autonics ENC-1-1-V-5

Độ phân giải cực cao: Khả năng đo chi tiết đến 1mm cho mỗi xung, giúp kiểm soát vị trí chính xác tuyệt đối.
Tốc độ xử lý nhanh: Tần số đáp ứng lên đến 180kHz, đảm bảo không bỏ lỡ xung ngay cả khi vận hành ở tốc độ cao.
Thiết kế tối ưu: Bánh xe chu vi 250mm kết hợp tỷ lệ bánh răng 1:1 mang lại sự ổn định và bền bỉ trong vận hành.
Tương thích rộng: Ngõ ra điện áp pha A, B dễ dàng kết nối với các bộ PLC, bộ đếm (Counter) hoặc vi điều khiển phổ biến hiện nay.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật ENC-1-1-V-5
Model	ENC-1-1-V-5
Nguồn cấp	5VDC ±5% (Sóng P-P: max. 5%)
Pha ngõ ra	A, B
Ngõ ra điều khiển	Điện áp (Voltage Output)
Tần số đáp ứng tối đa	180kHz
Độ phân giải tối đa	5000rpm
Chu vi bánh xe	250mm
Số xung	250 xung/vòng
Đơn vị đo tối thiểu	1mm
Tỷ lệ bánh răng	1:1
Loại kết nối	Cáp trục (Cable)
Cấu trúc bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70℃ (Bảo quản: -25 đến 85℃)
Độ ẩm cho phép	35 đến 85%RH
Trọng lượng	Xấp xỉ 494g

Lợi ích khi sử dụng Encoder ENC-1-1-V-5

Tăng năng suất: Giảm thiểu sai sót trong đo lường, giúp quy trình sản xuất diễn ra mượt mà và chính xác hơn.
Tiết kiệm chi phí: Độ bền cao, ít bảo trì, giảm thiểu thời gian dừng máy (downtime).
Dễ dàng tích hợp: Cấu trúc chuẩn công nghiệp, dễ dàng lắp đặt vào các hệ thống cơ khí có sẵn.

Hướng dẫn sử dụng và lắp đặt

Bước 1: Lắp đặt cơ khí: Gắn encoder vào vị trí đo, đảm bảo bánh xe tiếp xúc vừa đủ với bề mặt cần đo (không quá chặt gây ma sát lớn, không quá lỏng gây trượt).
Bước 2: Đấu nối điện: Kết nối nguồn cấp 5VDC chính xác theo sơ đồ chân. Kết nối pha A và B vào bộ đếm hoặc PLC.
Bước 3: Cấu hình PLC: Thiết lập bộ đếm xung (High-speed counter) trong PLC để nhận diện 250 xung/vòng, tương ứng với 250mm di chuyển.
Bước 4: Kiểm tra: Cho máy chạy thử và đối chiếu khoảng cách đo thực tế với giá trị trên màn hình điều khiển.

Sản phẩm sử dụng chung

Để tối ưu hóa hệ thống, ENC-1-1-V-5 thường được sử dụng cùng với:

Bộ điều khiển PLC (Mitsubishi, Siemens, Omron...).
Bộ đếm xung kỹ thuật số (Digital Counter).
Giá đỡ cơ khí chuyên dụng cho encoder bánh xe.
Bộ nguồn DC 5V ổn áp chất lượng cao.

Ứng dụng thực tế

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

Ngành dệt may, bao bì: Đo chiều dài vải, màng nhựa, giấy cuộn.
Hệ thống băng tải: Kiểm soát vị trí sản phẩm trên băng chuyền.
Máy cắt tự động: Định vị điểm cắt chính xác theo chiều dài yêu cầu.
Thiết bị đo lường: Tích hợp vào các máy đo khoảng cách công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Encoder ENC-1-1-V-5 có thể dùng nguồn 12V hay 24V không?
Không, sản phẩm này chỉ hoạt động với nguồn 5VDC. Việc cấp nguồn cao hơn sẽ gây cháy thiết bị ngay lập tức.

2. Ý nghĩa của pha A và B là gì?
Pha A và B tạo ra hai tín hiệu lệch pha nhau 90 độ, giúp bộ điều khiển xác định được chiều quay của bánh xe (tiến hoặc lùi).

3. Độ phân giải 1mm có nghĩa là gì?
Khi bánh xe di chuyển một quãng đường 1mm trên bề mặt, encoder sẽ xuất ra 1 xung điện.

4. Tiêu chuẩn IP50 có chống nước không?
IP50 chỉ chống bụi cơ bản, không chống nước. Vui lòng lắp đặt ở nơi khô ráo, tránh tia nước bắn trực tiếp.

5. Tôi có thể thay đổi chu vi bánh xe không?
Model này có bánh xe cố định 250mm. Nếu cần chu vi khác, bạn cần chọn Model khác trong series ENC của Autonics.

6. Làm sao để giảm hiện tượng trượt bánh xe?
Hãy đảm bảo bề mặt đo sạch sẽ và điều chỉnh lò xo ép của giá đỡ sao cho bánh xe áp sát vừa đủ vào vật thể.

7. Sản phẩm này có đi kèm CO/CQ không?
Có, khi mua tại AUT VN, sản phẩm được cung cấp đầy đủ CO/CQ công chứng từ Autonics Vina.

8. Bảo hành sản phẩm bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam.

9. Tần số 180kHz có ý nghĩa gì trong thực tế?
Nó cho phép encoder hoạt động ở tốc độ quay rất cao mà vẫn đảm bảo tín hiệu xung truyền về PLC chính xác, không bị mất xung.

10. Sự khác biệt giữa ngõ ra điện áp và ngõ ra NPN là gì?
Ngõ ra điện áp cung cấp mức điện áp trực tiếp, trong khi NPN là ngõ ra hở cực thu (Open Collector), yêu cầu điện trở kéo lên để hoạt động.

Nguồn tham khảo: Autonics Official Website
