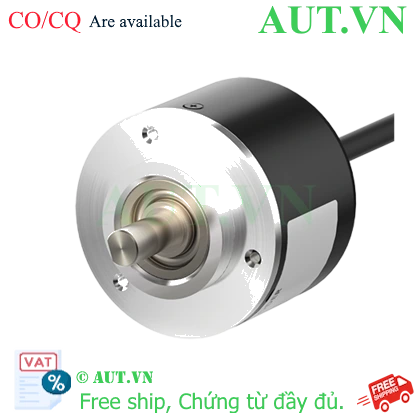

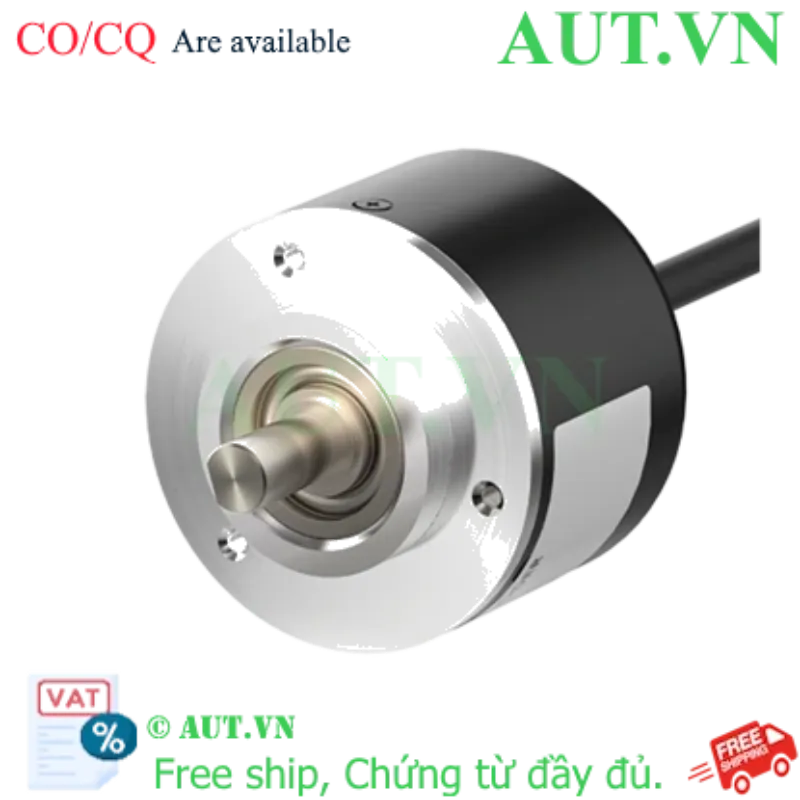

Encoder Autonics MGA50S8-1024-2R-N-5 | 1024 Xung, Ngõ Ra NPN, Nguồn 5VDC

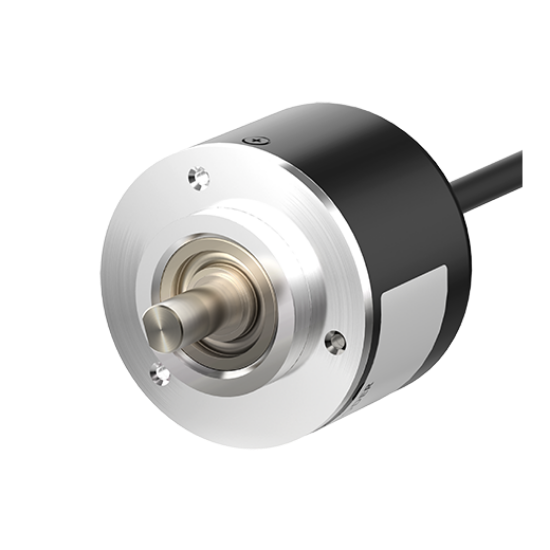

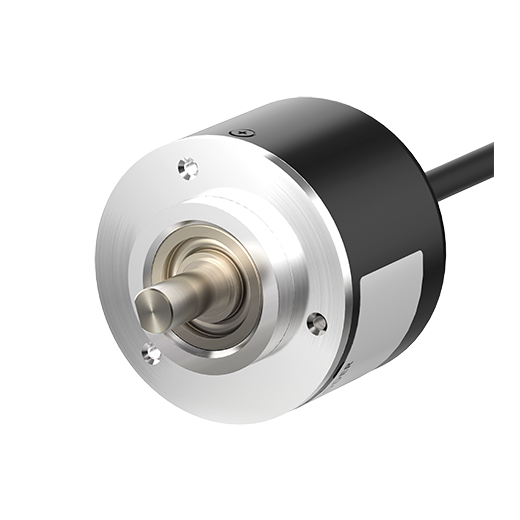

Giới thiệu Encoder Autonics MGA50S8-1024-2R-N-5

Trong các hệ thống tự động hóa hiện đại, việc kiểm soát chính xác vị trí và tốc độ chuyển động là yếu tố quyết định đến chất lượng sản phẩm. Encoder Autonics MGA50S8-1024-2R-N-5 là dòng cảm biến vòng quay (incremental encoder) cao cấp, cung cấp phản hồi dữ liệu cực kỳ chi tiết với độ phân giải 1024 xung/vòng. Với ngõ ra NPN Open Collector và nguồn cấp 5VDC, sản phẩm là giải pháp hoàn hảo cho các hệ thống PLC, máy CNC, cánh tay Robot hoặc các thiết bị yêu cầu độ chính xác tuyệt đối. Khi mua hàng tại AUT VN, quý khách hoàn toàn yên tâm về chất lượng chính hãng và dịch vụ hỗ trợ kỹ thuật chuyên sâu.

Điểm nổi bật của Encoder MGA50S8-1024-2R-N-5

• Độ chính xác vượt trội: Với 1024 xung trên mỗi vòng quay, thiết bị cho phép chia nhỏ góc quay, giúp kiểm soát vị trí mịn và chính xác hơn trong mọi chu kỳ vận hành.
• Độ bền công nghiệp: Trục Ø8mm được chế tạo từ vật liệu chống mài mòn, kết hợp cùng tiêu chuẩn IP50 giúp thiết bị vận hành ổn định trong môi trường bụi bẩn công nghiệp.
• Tương thích linh hoạt: Ngõ ra NPN giúp việc kết nối với các bộ điều khiển từ Siemens, Mitsubishi, Omron... trở nên đơn giản và nhanh chóng.
• Hiệu suất vận hành cao: Tần số đáp ứng lên đến 30kHz và tốc độ quay tối đa 3000 rpm, đáp ứng tốt các ứng dụng từ tốc độ trung bình đến tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder Autonics tại AUT VN

• Nâng cấp độ chính xác hệ thống: Loại bỏ sai số tích lũy, giúp máy móc đạt độ lặp lại cao, giảm thiểu phế phẩm.
• Tối ưu hóa chi phí: Độ bền cơ khí cao giúp giảm tần suất bảo trì và thời gian dừng máy (Downtime).
• Lắp đặt dễ dàng: Thiết kế trục chuẩn Ø8mm tương thích với hầu hết các khớp nối mềm trên thị trường.
• An tâm chất lượng: Sản phẩm chính hãng từ AUT VN đi kèm đầy đủ chứng chỉ CO/CQ.

Hướng dẫn lắp đặt và vận hành (How-to)

1. Bước 1: Kiểm tra nguồn điện: Sử dụng đồng hồ VOM đo chính xác nguồn cấp 5VDC. Lưu ý: Tuyệt đối không cấp nguồn 24V vì sẽ gây cháy mạch.
2. Bước 2: Cân chỉnh cơ khí: Sử dụng khớp nối mềm (Flexible Coupling) để nối trục encoder với trục động cơ, đảm bảo độ đồng tâm tuyệt đối.
3. Bước 3: Đấu nối dây: Kết nối theo sơ đồ: VCC (5V), GND (0V) và các pha tín hiệu A, B, Z vào ngõ vào High Speed Counter của PLC.
4. Bước 4: Kiểm tra vận hành: Chạy thử ở tốc độ thấp, theo dõi xung trên PLC để xác định chiều quay (CW/CCW) và điều chỉnh phần mềm nếu cần.

Sản phẩm kết hợp tối ưu (isRelatedTo)

Để hệ thống vận hành bền bỉ nhất, AUT VN khuyên dùng kèm:

• Khớp nối trục (Flexible Coupling): Bù sai lệch tâm và giảm chấn cho trục.
• Giá đỡ Encoder (Mounting Bracket): Cố định chắc chắn, giảm rung động.
• Bộ nguồn DC 5V ổn áp: Đảm bảo điện áp sạch, không nhiễu cho tín hiệu xung.
• Bộ điều khiển PLC/Counter: Thiết bị tiếp nhận và xử lý xung tín hiệu.

Ứng dụng thực tế (Application)

• Ngành đóng gói: Kiểm soát chiều dài màng phim, tốc độ băng tải.
• Máy CNC: Đo lường vị trí bàn máy và kiểm soát hành trình trục X, Y, Z.
• Robot công nghiệp: Phản hồi góc quay chính xác cho các khớp nối servo.
• Hệ thống in ấn: Đồng bộ tốc độ giữa các trục lô in để tránh lệch màu.

FAQ - Giải đáp thắc mắc thường gặp

1. Tôi có thể dùng Encoder này với nguồn 24V không?

Không. Model này chỉ hoạt động với nguồn 5VDC. Cấp sai nguồn sẽ gây hư hỏng ngay lập tức.

2. Sự khác biệt giữa ngõ ra NPN và PNP là gì?

NPN kéo tín hiệu xuống 0V, PNP kéo lên VCC. Bạn cần chọn loại phù hợp với kiểu ngõ vào (Sink/Source) của PLC.

3. Độ phân giải 1024 xung/vòng giúp ích gì?

Nó giúp bạn chia nhỏ góc quay thành 1024 phần, cho phép kiểm soát vị trí với độ chính xác cực cao (khoảng 0.35 độ).

4. Chỉ số IP50 có chống được nước không?

IP50 chỉ chống bụi. Nếu dùng trong môi trường ẩm ướt hoặc có tia nước, bạn nên lắp trong hộp bảo vệ.

5. Tốc độ quay tối đa là bao nhiêu?

Thiết bị vận hành an toàn ở tốc độ tối đa 3000 rpm.

6. Làm sao để đảo chiều đếm xung?

Bạn có thể đảo dây pha A và B hoặc điều chỉnh trong phần mềm lập trình PLC.

7. Tại sao tín hiệu đôi khi bị nhiễu?

Có thể do nguồn cấp không ổn định hoặc dây tín hiệu đi quá gần dây động lực. Hãy dùng bộ nguồn 5V chất lượng cao và dây bọc kim.

8. Hàng tại AUT VN có bảo hành không?

Có, tất cả sản phẩm Autonics tại AUT VN đều được bảo hành chính hãng và hỗ trợ kỹ thuật trọn đời.

9. Tôi có thể thay thế model 5V này bằng model 24V không?

Có thể, nhưng phải thay đổi nguồn cấp và kiểm tra lại mức logic ngõ vào của PLC để đảm bảo tương thích.

10. Thời gian giao hàng như thế nào?

Hàng sẵn kho tại AUT VN có thể giao hỏa tốc nội thành HCM và từ 2-3 ngày cho các tỉnh thành khác.

Đặt mua ngay Encoder Autonics chính hãng tại AUT VN để nhận giá ưu đãi tốt nhất!
