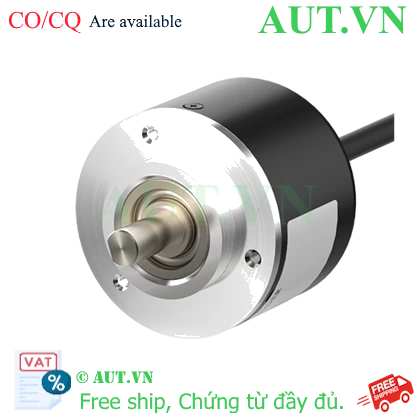

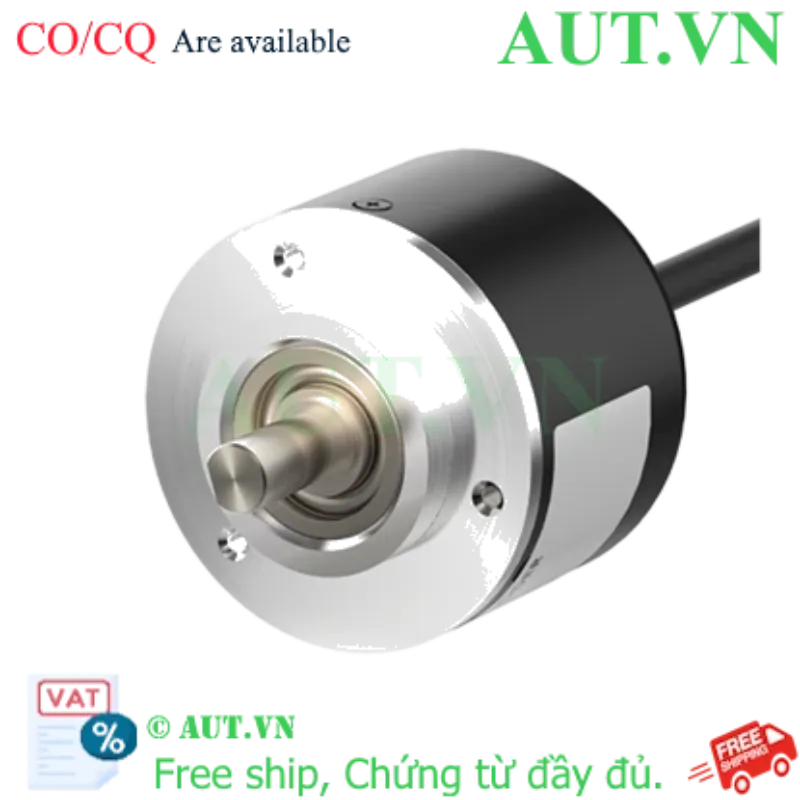

Giới thiệu về Cảm biến Encoder Autonics MGA50S8-1024-3R-N-5
Cảm biến Encoder Autonics MGA50S8-1024-3R-N-5 là dòng encoder tuyệt đối (Absolute Encoder) cao cấp, được thiết kế để cung cấp thông tin vị trí chính xác tuyệt đối cho các hệ thống điều khiển tự động hóa. Khác với encoder tương đối, MGA50S8 không yêu cầu thiết lập điểm gốc (home) sau mỗi lần khởi động lại nguồn, giúp tiết kiệm thời gian và tăng tính an toàn cho hệ thống.
Với việc sử dụng Mã Gray (Gray Code), sản phẩm loại bỏ hoàn toàn hiện tượng sai số khi chuyển đổi giữa các bit, đảm bảo tín hiệu ngõ ra luôn ổn định và chính xác nhất trong các ứng dụng yêu cầu khắt khe về vị trí.
Điểm nổi bật của sản phẩm
- Độ chính xác tuyệt đối: Ghi nhớ vị trí ngay cả khi mất điện, không cần quay về điểm home.
- Mã Gray tối ưu: Giảm thiểu lỗi đọc dữ liệu tại các điểm chuyển tiếp bit, tăng độ tin cậy cho PLC/Controller.
- Thiết kế bền bỉ: Trục Ø8mm chắc chắn, chuẩn bảo vệ IP50 phù hợp cho môi trường công nghiệp sạch.
- Tần số đáp ứng cao: Lên đến 30kHz, đáp ứng tốt các chuyển động tốc độ cao.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật Autonics MGA50S8-1024-3R-N-5 |
| Đường kính ngoài trục | Ø8mm |
| Độ phân giải | 1024 P/R (10-bit) |
| Mã ngõ ra | Mã Gray (Gray Code) |
| Ngõ ra điều khiển | NPN mạch thu hở (Open Collector) |
| Nguồn cấp | 5VDC ±5% (Sóng P-P: max. 5%) |
| Tần số đáp ứng tối đa | 30kHz |
| Vòng quay cho phép tối đa | 3000 rpm |
| Hướng quay | CCW (Ngược chiều kim đồng hồ) |
| Mô-men khởi động | Max. 70gf.cm (0.00686N.m) |
| Cấu trúc bảo vệ | IP50 |
| Sai số định vị | ± 1-bit (LSB) |
| Nhiệt độ vận hành | -10 đến 70℃ (Bảo quản: -25 đến 85℃) |
| Độ ẩm môi trường | 35 đến 85%RH |
| Loại kết nối | Cáp nối trục |
| Phụ kiện đi kèm | Giá đỡ, khớp nối |
Nguồn tham khảo: Autonics Official Website
Lợi ích khi sử dụng MGA50S8-1024-3R-N-5
- Tăng năng suất: Loại bỏ quy trình khởi tạo điểm gốc, máy vận hành ngay lập tức sau khi cấp nguồn.
- An toàn tuyệt đối: Tránh được các rủi ro va chạm máy khi mất điện đột ngột vì vị trí luôn được xác định chính xác.
- Lắp đặt dễ dàng: Đi kèm phụ kiện khớp nối và giá đỡ, giúp rút ngắn thời gian triển khai.
- Hoạt động ổn định: Linh kiện từ Autonics đảm bảo tuổi thọ cao trong môi trường công nghiệp.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Kiểm tra cơ khí: Đảm bảo trục của động cơ hoặc tải được căn chỉnh thẳng hàng với trục của Encoder để tránh rung lắc.
- Bước 2: Lắp khớp nối: Sử dụng khớp nối đi kèm để kết nối trục Encoder với thiết bị truyền động, siết chặt vít định vị.
- Bước 3: Đấu nối điện: Kết nối nguồn 5VDC chính xác theo sơ đồ chân. Lưu ý kiểm tra cực tính để tránh làm hỏng thiết bị.
- Bước 4: Cấu hình PLC: Thiết lập ngõ vào của PLC ở chế độ nhận tín hiệu NPN và giải mã theo định dạng Mã Gray 10-bit.
- Bước 5: Vận hành thử: Quay trục nhẹ nhàng và kiểm tra giá trị đọc được trên bộ điều khiển có khớp với góc quay thực tế không.
Sản phẩm sử dụng chung
Để hệ thống vận hành tối ưu, bạn nên kết hợp MGA50S8-1024-3R-N-5 với các thiết bị sau:
- Bộ nguồn DC 5V: Đảm bảo nguồn điện ổn định, không nhiễu.
- PLC (Siemens, Mitsubishi, Omron...): Có khả năng đọc tín hiệu ngõ ra NPN và giải mã Gray code.
- Khớp nối mềm (Flexible Couplings): Giúp bù sai lệch trục và giảm chấn.
Ứng dụng thực tế
- Cánh tay Robot: Xác định vị trí chính xác của các khớp nối.
- Máy CNC & Máy phay: Theo dõi vị trí trục X, Y, Z mà không cần về Home.
- Băng tải định vị: Kiểm soát vị trí chính xác của sản phẩm trên dây chuyền.
- Hệ thống xoay bàn công tác: Đo góc quay chính xác cho các máy đóng gói, dán nhãn.
FAQ - Những câu hỏi thường gặp
1. Tại sao tôi nên chọn mã Gray thay vì mã Binary cho Encoder này?
Mã Gray chỉ thay đổi một bit duy nhất tại mỗi bước chuyển, loại bỏ lỗi đọc sai giá trị mà mã Binary thường gặp khi nhiều bit thay đổi cùng lúc.
2. Sản phẩm này có cần thiết lập điểm Home sau khi mất điện không?
Không, đây là Encoder tuyệt đối (Absolute), nó lưu trữ vị trí vật lý hiện tại ngay cả khi không có nguồn điện.
3. Nguồn cấp 5VDC có bắt buộc không?
Có, bạn phải sử dụng nguồn 5VDC ±5%. Sử dụng nguồn điện cao hơn sẽ gây cháy thiết bị ngay lập tức.
4. Ngõ ra NPN Open Collector hoạt động như thế nào?
Ngõ ra này sẽ kéo tín hiệu xuống mức 0V khi kích hoạt, yêu cầu một điện trở kéo lên (pull-up resistor) để tạo mức logic cao.
5. Độ phân giải 1024 P/R nghĩa là gì?
Nghĩa là trong một vòng quay 360 độ, Encoder sẽ chia thành 1024 xung (vị trí) khác nhau.
6. Chuẩn IP50 có chống nước không?
IP50 chỉ chống bụi xâm nhập ở mức cơ bản, không chống nước. Vui lòng lắp đặt trong tủ điện hoặc môi trường khô ráo.
7. Tôi có thể thay đổi hướng quay từ CCW sang CW không?
Hướng quay được mặc định theo model. Nếu bạn cần hướng ngược lại, vui lòng kiểm tra mã model tương ứng hoặc xử lý bằng phần mềm PLC.
8. Sản phẩm có sẵn CO/CQ không?
AUT VN cam kết cung cấp đầy đủ CO/CQ công chứng từ Autonics Vina cho mọi sản phẩm.
9. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics Việt Nam.
10. Làm sao để phân biệt hàng chính hãng AUT VN phân phối?
Hàng chính hãng có tem nhãn rõ ràng, đầy đủ giấy tờ CO/CQ và được bảo hành chính thức từ hãng.
