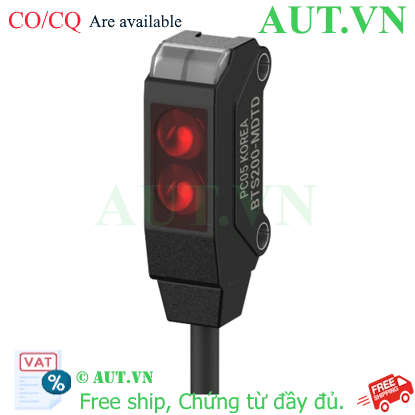

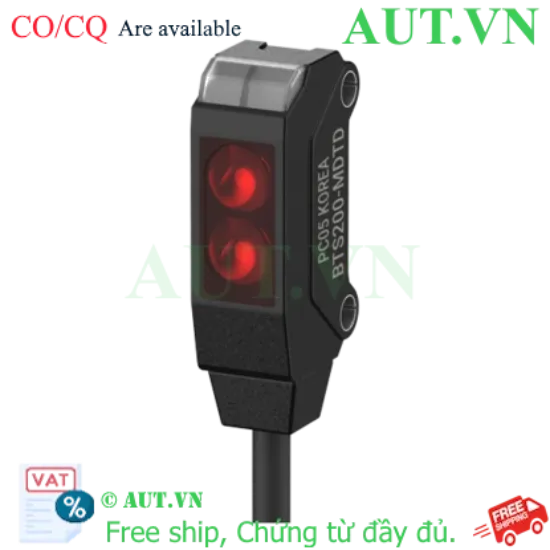

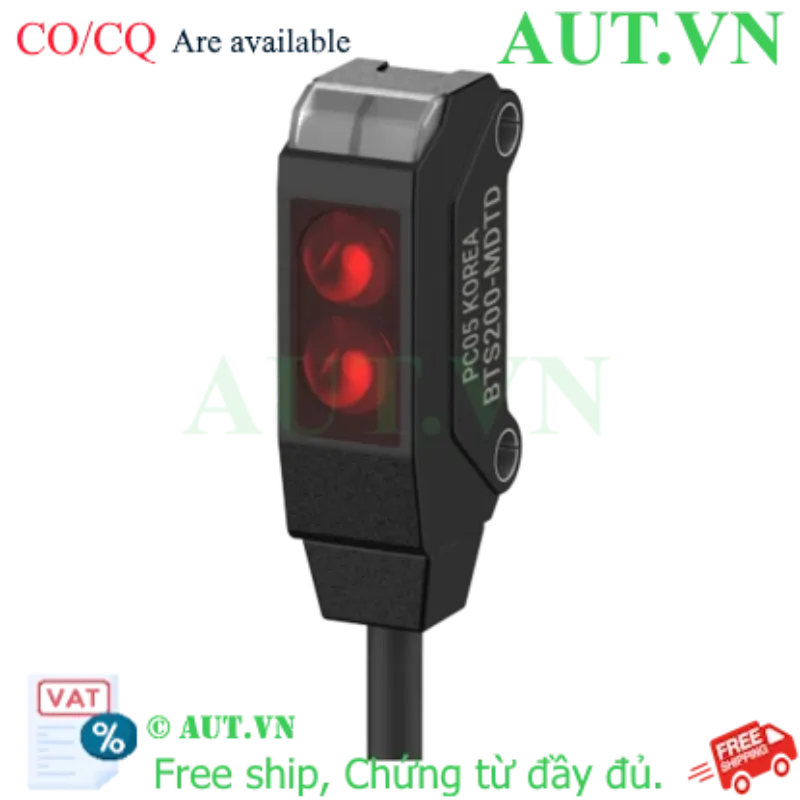

Cảm biến quang Autonics BTS200-MDTD: Phản Xạ Gương, Ngõ ra NPN, Phản Hồi 1ms Siêu Nhanh

Trong kỷ nguyên công nghiệp 4.0, việc kiểm soát chính xác sự hiện diện của sản phẩm trên dây chuyền là yếu tố sống còn để đảm bảo chất lượng và năng suất. Cảm biến quang Autonics BTS200-MDTD được thiết kế đặc biệt để giải quyết các bài toán khó về phát hiện vật thể siêu nhỏ với tốc độ phản hồi cực cao. Sử dụng nguyên lý phản xạ gương, sản phẩm đảm bảo tính ổn định tuyệt đối ngay cả trong môi trường công nghiệp khắc nghiệt, giúp doanh nghiệp tối ưu hóa quy trình vận hành và giảm thiểu sai sót do con người.

Điểm nổi bật của Autonics BTS200-MDTD

• Độ nhạy cực cao: Tích hợp nguồn sáng LED đỏ (650nm) cho phép phát hiện chính xác các vật thể đục chỉ từ Ø2mm, loại bỏ hoàn toàn rủi ro bỏ sót sản phẩm.
• Tốc độ xử lý tức thời: Thời gian đáp ứng tối đa 1ms, lý tưởng cho các hệ thống đếm hoặc ngắt sản phẩm di chuyển tốc độ cao.
• Khả năng thích nghi môi trường: Đạt tiêu chuẩn bảo vệ IP67, hoạt động bền bỉ trong môi trường ẩm ướt, nhiều bụi bẩn hoặc tiếp xúc hóa chất nhẹ.
• Thiết kế cơ khí bền bỉ: Sự kết hợp giữa vỏ nhựa PBT chịu lực và giá đỡ thép không gỉ 304 giúp chống rung lắc và ăn mòn hiệu quả.

Bảng thông số kỹ thuật chi tiết (Technical Specifications)

Lợi ích khi sử dụng cảm biến Autonics BTS200-MDTD

• Nâng cao tỷ lệ sản phẩm đạt chuẩn: Kiểm soát chặt chẽ quá trình đóng gói, phát hiện sai sót nhỏ nhất để đảm bảo chất lượng đầu ra.
• Tiết kiệm chi phí bảo trì: Nhờ chuẩn IP67 và vật liệu cao cấp, thiết bị giảm thiểu hư hỏng, kéo dài chu kỳ thay thế.
• Tối ưu năng suất vận hành: Tín hiệu phản hồi siêu nhanh giúp đồng bộ hóa chính xác với PLC, loại bỏ hiện tượng trễ nhịp.

Hướng dẫn lắp đặt và vận hành chuẩn (How-to)

1. Bước 1: Định vị cơ khí: Lắp đặt cảm biến và gương phản xạ đối diện nhau. Sử dụng giá đỡ thép không gỉ đi kèm để cố định chắc chắn.
2. Bước 2: Căn chỉnh trục quang: Điều chỉnh góc của cảm biến sao cho tia LED đỏ chiếu chính xác vào tâm gương cho đến khi đèn chỉ báo sáng.
3. Bước 3: Đấu nối điện (Chuẩn NPN):
   • Dây Nâu: Cực dương (+24VDC)
   • Dây Xanh: Cực âm (0V)
   • Dây Đen: Tín hiệu ngõ ra (Kết nối với ngõ vào PLC)
4. Bước 4: Kiểm tra vận hành: Đưa vật thể chắn giữa cảm biến và gương. Ở chế độ Dark ON, khi tia sáng bị ngắt, PLC sẽ nhận tín hiệu Logic 1 (ON).

Sản phẩm sử dụng kết hợp (isRelatedTo)

• Gương phản xạ Autonics: Phụ kiện bắt buộc để tạo vòng lặp tín hiệu quang.
• Bộ điều khiển PLC (Mitsubishi, Omron, Siemens): Tiếp nhận và xử lý tín hiệu từ ngõ ra NPN.
• Relay trung gian 24VDC: Sử dụng khi cần điều khiển các tải công suất lớn.
• Bộ nguồn DC 24V: Cung cấp nguồn điện ổn định, chống nhiễu cho cảm biến.

Ứng dụng thực tế (Application)

• Ngành thực phẩm & dược phẩm: Đếm chai, lọ, vỉ thuốc trên băng tải tốc độ cao.
• An toàn công nghiệp: Lắp đặt tại các vị trí cửa máy dập, máy cắt để ngắt máy khẩn cấp khi có vật cản.
• Sản xuất điện tử: Kiểm tra sự hiện diện của linh kiện siêu nhỏ trên bảng mạch (PCB).
• Đóng gói tự động: Kích hoạt máy dán nhãn, máy in date chính xác tuyệt đối.
