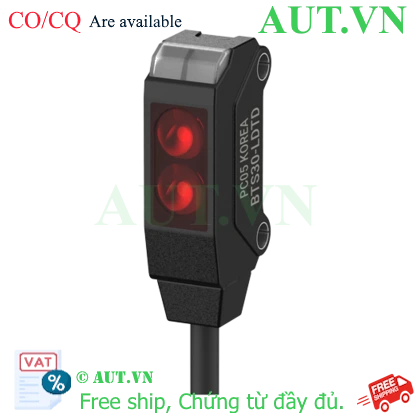

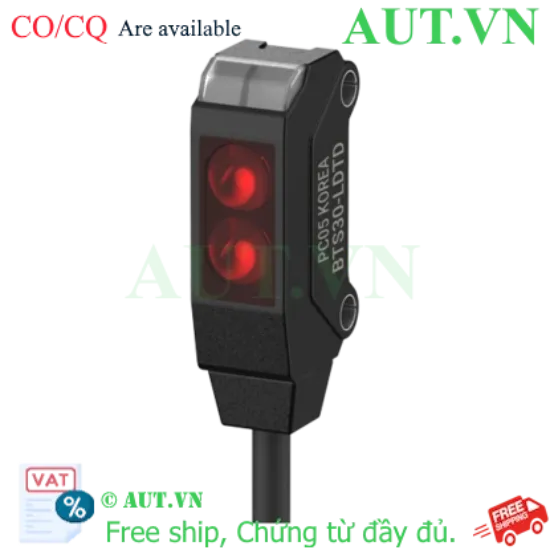

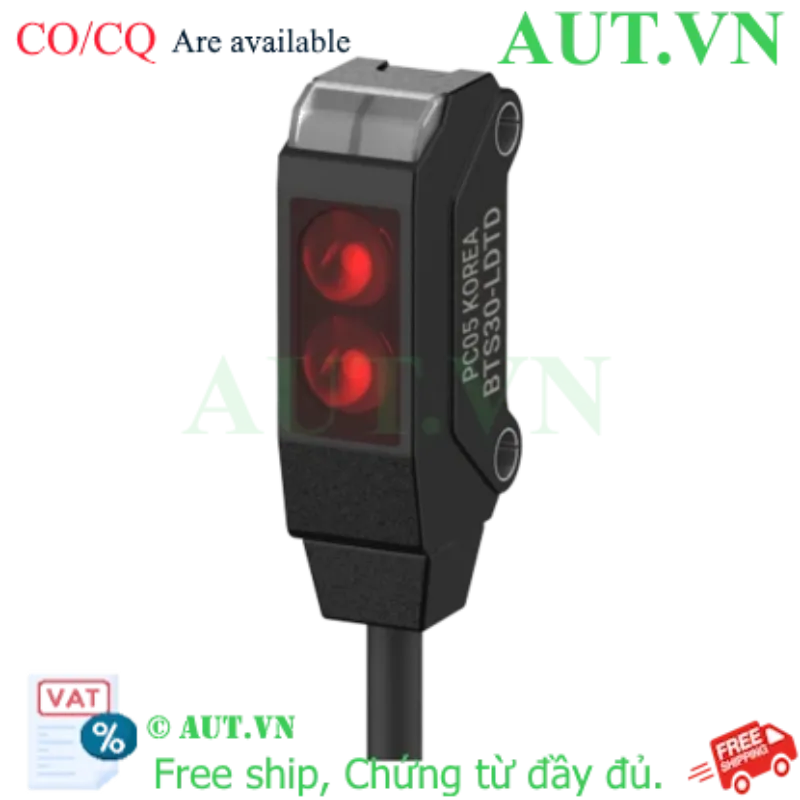

Cảm biến quang Autonics BTS30-LDTD | Phản xạ hội tụ, Phát hiện vật siêu nhỏ Ø0.15mm, NPN Dark ON
- Công nghệ: Phản xạ hội tụ (Focus type) chuyên dụng cho các ứng dụng đo lường chính xác cao.
- Khả năng phát hiện: Nhận diện vật thể siêu nhỏ với đường kính chỉ từ Ø0.15mm.
- Khoảng cách hoạt động: Tối ưu trong phạm vi 5 ~ 30mm.
- Ngõ ra: NPN, chế độ Dark ON (tín hiệu kích khi có vật chắn sáng).
- Tốc độ phản hồi: Cực nhanh ≤ 1ms, lý tưởng cho dây chuyền tốc độ cao.
- Tiêu chuẩn bảo vệ: IP67 kháng bụi và nước, hoạt động bền bỉ trong môi trường công nghiệp.
Giá cũ:
1.507.500 ₫
1.206.000 ₫
Giới thiệu Cảm biến quang Autonics BTS30-LDTD
Trong các hệ thống tự động hóa đòi hỏi độ chính xác cực cao, việc phát hiện các linh kiện siêu nhỏ thường là một thách thức lớn đối với các dòng cảm biến thông thường. Cảm biến quang Autonics BTS30-LDTD chính là lời giải hoàn hảo cho bài toán này. Sử dụng công nghệ phản xạ hội tụ (Focus type) tiên tiến, thiết bị tập trung chùm sáng vào một điểm cực nhỏ, cho phép nhận diện chính xác các vật thể có kích thước chỉ từ Ø0.15mm.
Tại AUT VN, chúng tôi cung cấp giải pháp BTS30-LDTD nhằm giúp doanh nghiệp tối ưu hóa quy trình kiểm soát chất lượng, giảm thiểu tỷ lệ lỗi sản phẩm trong các ngành công nghiệp điện tử, dược phẩm và cơ khí chính xác. Với độ bền đạt chuẩn IP67, đây là sự đầu tư xứng đáng cho sự ổn định lâu dài của dây chuyền sản xuất.
Điểm nổi bật của Autonics BTS30-LDTD
- Độ chính xác tuyệt đối: Khả năng phát hiện vật siêu vi (Ø0.15mm) giúp kiểm soát những chi tiết nhỏ nhất mà không bỏ sót.
- Phản hồi siêu tốc: Thời gian đáp ứng ≤ 1ms đảm bảo tính đồng bộ với các robot và băng tải tốc độ cao.
- Khả năng chống nhiễu: Công nghệ hội tụ giúp loại bỏ tác động từ ánh sáng môi trường và các vật thể xung quanh.
- Thiết kế công nghiệp bền bỉ: Vỏ nhựa PBT cao cấp cùng chuẩn IP67 giúp thiết bị vận hành tốt ngay cả trong môi trường ẩm ướt hoặc nhiều bụi bẩn.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Loại cảm biến | Phản xạ hội tụ (Focus type) |
| Khoảng cách phát hiện | 5 ~ 30mm (Vật liệu mờ/đục: tối thiểu Ø0.15mm) |
| Nguồn sáng | LED đỏ (Bước sóng 650nm) |
| Thời gian đáp ứng | ≤ 1ms |
| Điện áp nguồn cấp | 12-24VDC (±10%) |
| Dòng tiêu thụ | ≤ 20mA |
| Chế độ hoạt động | Dark ON (Tín hiệu ON khi vật chắn sáng) |
| Kiểu ngõ ra | NPN (Open Collector) |
| Kết nối | Cáp nối sẵn (Ø2.5, dài 2m) |
| Cấp bảo vệ | IP67 |
| Nhiệt độ vận hành | -20 đến 55℃ |
| Chất liệu vỏ | Polybutylene terephthalate (PBT) |
Nguồn tham khảo: Autonics Official Website
Lợi ích khi sử dụng BTS30-LDTD
- Tối ưu hóa năng suất: Giảm thiểu thời gian dừng máy do lỗi nhận diện vật thể sai lệch.
- Tiết kiệm chi phí: Giảm tỷ lệ phế phẩm nhờ khả năng kiểm soát chất lượng nghiêm ngặt ngay từ đầu vào.
- Dễ dàng lắp đặt: Thiết kế nhỏ gọn, tương thích tốt với các hệ thống PLC phổ biến hiện nay.
- Độ tin cậy cao: Vận hành ổn định trong các môi trường khắc nghiệt nhờ chuẩn IP67.
Hướng dẫn sử dụng và lắp đặt (How-to)
- Bước 1 - Lắp đặt vật lý: Sử dụng giá đỡ chuyên dụng để cố định cảm biến. Lưu ý khoảng cách từ đầu cảm biến đến vật thể phải nằm trong phạm vi tiêu chuẩn 5-30mm.
- Bước 2 - Đấu nối dây: Thực hiện đấu nối theo sơ đồ: Dây Nâu (V+ 12-24VDC), Dây Xanh (0V/GND), Dây Đen (Ngõ ra tín hiệu NPN).
- Bước 3 - Cân chỉnh vùng hội tụ: Điều chỉnh góc và vị trí của cảm biến sao cho điểm hội tụ của chùm sáng trùng khớp với vị trí vật thể cần phát hiện.
- Bước 4 - Kiểm tra vận hành: Đưa vật thể vào vùng quét và quan sát đèn LED chỉ báo để đảm bảo chế độ Dark ON hoạt động chính xác.
Sản phẩm sử dụng chung (isRelatedTo)
Để đảm bảo hệ thống tự động hóa hoạt động hoàn hảo, quý khách nên kết hợp BTS30-LDTD với các thiết bị sau:
- Bộ nguồn DC 24V: Cung cấp nguồn điện ổn định cho cảm biến.
- Bộ điều khiển PLC: Tiếp nhận tín hiệu NPN để xử lý logic điều khiển hệ thống.
- Giá đỡ cảm biến chuyên dụng: Hỗ trợ cố định thiết bị ở những góc lắp đặt khó.
- Relay trung gian: Sử dụng khi cần điều khiển các tải công suất lớn hơn.
Ứng dụng thực tế (PropertyValue)
Nhờ khả năng phát hiện vật siêu nhỏ, cảm biến này được ứng dụng rộng rãi trong:
- Sản xuất linh kiện điện tử: Kiểm tra các chip SMD, tụ điện, linh kiện vi mạch trên bảng PCB.
- Công nghiệp dược phẩm: Kiểm tra nắp chai, vỉ thuốc hoặc các bao bì nhỏ.
- Cơ khí chính xác: Đếm và định vị linh kiện CNC, chi tiết máy siêu nhỏ.
- Robot tự động hóa: Định vị chính xác vị trí vật phẩm cho các cánh tay robot gắp/nhả.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi nên chọn cảm biến phản xạ hội tụ thay vì phản xạ khuếch tán?
Cảm biến hội tụ (Focus type) tập trung chùm sáng vào một điểm cực nhỏ, giúp phát hiện vật siêu vi (Ø0.15mm) và tránh nhiễu môi trường tốt hơn nhiều so với loại khuếch tán.
2. Chế độ Dark ON có ý nghĩa gì?
Trong chế độ Dark ON, cảm biến sẽ xuất tín hiệu ON khi vật thể xuất hiện và chắn chùm sáng đi tới đầu thu.
3. Cảm biến này có dùng được cho vật liệu trong suốt không?
BTS30-LDTD được tối ưu cho vật liệu mờ và đục. Đối với vật liệu hoàn toàn trong suốt, khả năng phát hiện có thể bị hạn chế. Vui lòng liên hệ kỹ thuật AUT VN để được test mẫu.
4. Tôi có thể đấu nối trực tiếp vào PLC không?
Có, với ngõ ra NPN, bạn có thể đấu nối trực tiếp vào chân Input của các dòng PLC phổ biến (Mitsubishi, Siemens, Omron...) miễn là đấu đúng cực Common.
5. Khoảng cách 5-30mm có thể thay đổi không?
Đây là khoảng cách vật lý của vùng hội tụ. Để thay đổi phạm vi phát hiện, bạn cần thay đổi vị trí lắp đặt vật lý của cảm biến.
6. Tiêu chuẩn IP67 có giúp cảm biến chịu được nước không?
IP67 có nghĩa là thiết bị có khả năng chống bụi hoàn toàn và chịu được việc ngâm nước tạm thời trong điều kiện nhất định.
7. Thời gian đáp ứng 1ms có thực sự nhanh không?
Rất nhanh. Tốc độ này cho phép cảm biến bắt kịp các sản phẩm di chuyển trên băng tải tốc độ cao mà không bị trôi mất vật thể.
8. Cần lưu ý gì về nguồn điện cấp cho cảm biến?
Hãy sử dụng nguồn DC 12-24V ổn định. Tránh dùng nguồn AC hoặc nguồn có điện áp trồi sụt để bảo vệ tuổi thọ thiết bị.
9. Sản phẩm có được bảo hành chính hãng không?
Tất cả sản phẩm tại AUT VN đều được cam kết chính hãng Autonics và bảo hành theo tiêu chuẩn nhà sản xuất.
10. AUT VN có hỗ trợ kỹ thuật sau khi mua hàng không?
Có, đội ngũ kỹ sư của AUT VN luôn sẵn sàng hỗ trợ tư vấn lắp đặt và xử lý sự cố kỹ thuật qua Hotline/Zalo.
