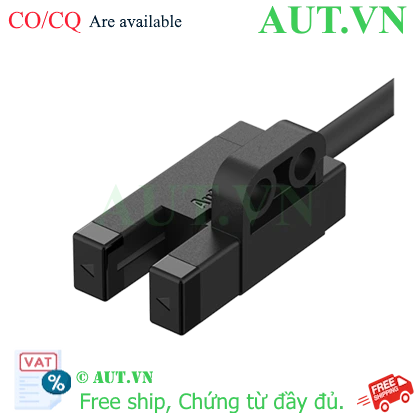

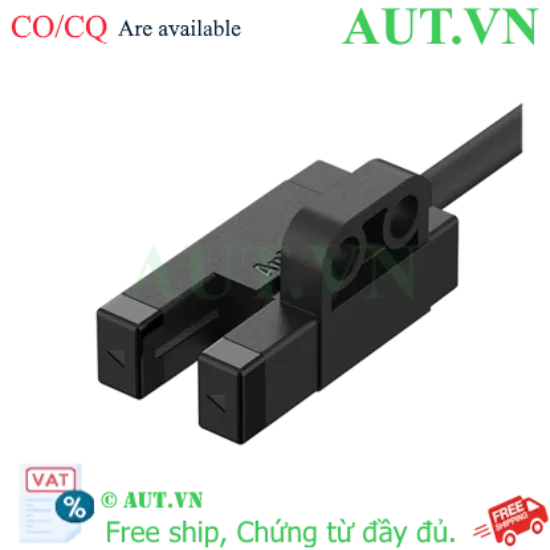

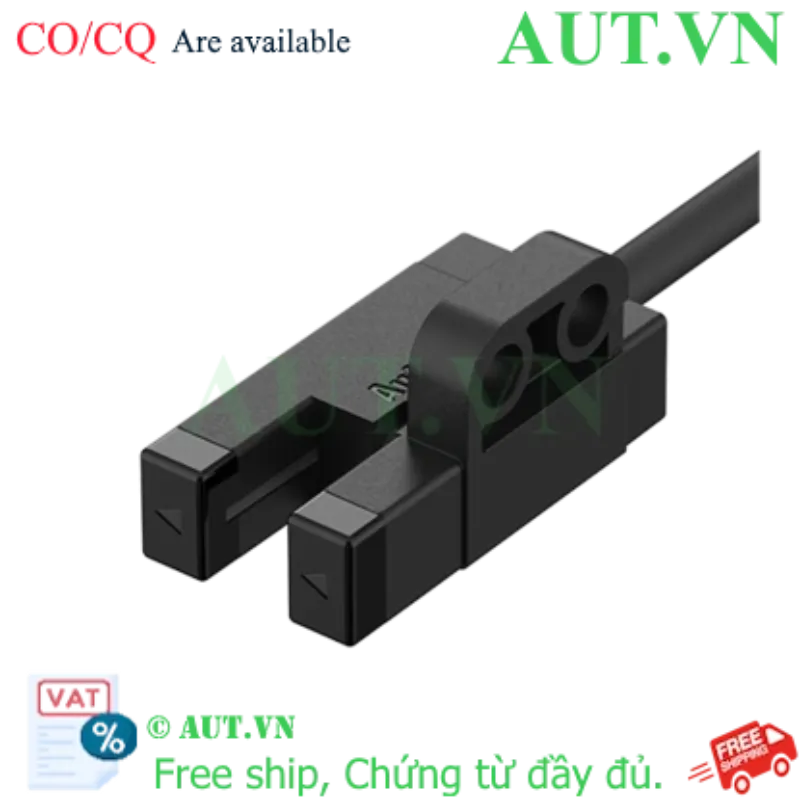

Cảm biến quang Autonics BS5-F1M - Ngõ ra NPN, Khe 5mm, Tần số 2kHz | AUT VN

Ngõ ra: NPN (Open Collector) cực nhạy
Khe hở (Slot width): 5mm siêu nhỏ gọn
Tần số đáp ứng: 2kHz (Xử lý siêu tốc)
Chế độ: Tùy chọn Light ON / Dark ON linh hoạt
Ứng dụng: Đếm sản phẩm và kiểm soát vị trí tốc độ cao

nhà chế tạo: Autonics

SKU: BS5-F1M

Tải xuống mẫu

Giá cũ: 262.200 ₫

Giá bán: 209.760 ₫

Số lượng:

Cảm biến quang Autonics BS5-F1M: Giải pháp phát hiện vật thể siêu chính xác

Cảm biến quang Autonics BS5-F1M là dòng cảm biến quang điện dạng rãnh (Slot-type) kích thước micro, được thiết kế chuyên dụng để tối ưu hóa không gian trong các hệ thống tự động hóa phức tạp. Với khả năng phát hiện vật thể qua khe hở 5mm và tốc độ phản hồi lên đến 2kHz, sản phẩm này là lựa chọn hàng đầu cho các ứng dụng đòi hỏi độ chính xác tuyệt đối và khả năng xử lý dữ liệu ở tần suất cực cao.

Điểm nổi bật của Autonics BS5-F1M

Thiết kế Micro gọn nhẹ: Kích thước siêu nhỏ giúp dễ dàng lắp đặt vào những vị trí chật hẹp, góc khuất trong máy móc và cánh tay robot.
Tốc độ phản hồi vượt trội: Với tần số 2kHz, cảm biến đảm bảo không bỏ sót bất kỳ sản phẩm nào, ngay cả trên các dây chuyền vận hành ở tốc độ cao nhất.
Khả năng tùy biến linh hoạt: Cho phép chuyển đổi nhanh chóng giữa chế độ Light ON và Dark ON thông qua dây điều khiển, giúp tích hợp mượt mà vào mọi hệ thống PLC.
Độ bền công nghiệp cao: Chế tạo từ chất liệu PBT và PC cao cấp, đảm bảo hoạt động ổn định, bền bỉ trong môi trường sản xuất công nghiệp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật cảm biến quang BS5-F1M
Loại cảm biến	Cảm biến quang điện dạng khe (Slot-type)
Khoảng cách khe (Slot width)	5mm
Ngõ ra điều khiển	NPN Open Collector
Điện áp hoạt động	5-24VDC ±10%
Tần số đáp ứng	2kHz
Thời gian đáp ứng	Light ON: Max 20µs \| Dark ON: Max 100µs
Nguồn sáng	LED hồng ngoại (940nm)
Chế độ hoạt động	Tùy chọn Light ON / Dark ON (qua dây điều khiển)
Vật thể phát hiện tối thiểu	≥ Ø0.8mm × 2mm
Cấp bảo vệ	IP50
Chất liệu vỏ	PBT (Vỏ) / PC (Cảm biến)

Nguồn tham khảo: Autonics Official Website

Lợi ích khi đầu tư Autonics BS5-F1M

Tối ưu năng suất: Loại bỏ hoàn toàn các lỗi đếm sai hoặc bỏ lỡ sản phẩm nhờ tốc độ phản hồi cực nhanh.
Tiết kiệm chi phí vận hành: Độ bền vật liệu cao giúp kéo dài tuổi thọ thiết bị, giảm thiểu chi phí bảo trì và thay thế linh kiện.
Tương thích hoàn hảo: Ngõ ra NPN chuẩn công nghiệp, dễ dàng kết nối với các dòng PLC phổ biến (Siemens, Mitsubishi, Omron, Schneider...).

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Lắp đặt cơ khí: Định vị cảm biến sao cho khe hở 5mm nằm trên đường đi của vật thể, đảm bảo vật thể đi xuyên qua khe một cách ổn định.
Bước 2 - Kết nối nguồn: Đấu nối dây nguồn DC (5-24V) vào đúng cực âm (-) và dương (+) theo sơ đồ đấu nối của hãng.
Bước 3 - Cấu hình chế độ: Sử dụng dây điều khiển đi kèm để thiết lập chế độ Light ON (kích hoạt khi có ánh sáng) hoặc Dark ON (kích hoạt khi bị chắn sáng).
Bước 4 - Kết nối tín hiệu: Đấu nối dây ngõ ra NPN vào chân Input của PLC (Sử dụng chế độ Sink).
Bước 5 - Kiểm tra vận hành: Đưa vật thể vào khe để kiểm tra đèn LED báo trạng thái và tín hiệu đầu ra tại PLC.

Sản phẩm sử dụng chung (isRelatedTo)

Bộ nguồn DC: Nguồn tổ ong 12VDC hoặc 24VDC ổn định.
Bộ điều khiển PLC: Các dòng PLC ngõ vào NPN (Mitsubishi FX, Siemens S7, Omron...).
Thiết bị phụ trợ: Giá đỡ cảm biến chuyên dụng, dây cáp tín hiệu chống nhiễu.

Ứng dụng thực tế (Application)

Đếm sản phẩm tốc độ cao: Ứng dụng trong dây chuyền đóng gói linh kiện điện tử, dược phẩm, thực phẩm.
Kiểm soát vị trí chính xác: Xác định điểm dừng hoặc vị trí của các trục chuyển động, cánh tay robot.
Phát hiện sự hiện diện: Nhận diện vật phẩm trên băng tải trong các hệ thống phân loại tự động.

Câu hỏi thường gặp (FAQ)

1. Cảm biến BS5-F1M có thể dùng cho điện áp 12V không?
Có, dải điện áp hoạt động rộng từ 5-24VDC cho phép bạn sử dụng linh hoạt với nguồn 12V hoặc 24V.

2. Làm thế nào để đổi từ chế độ Light ON sang Dark ON?
Bạn chỉ cần cấu hình lại thông qua dây điều khiển đi kèm theo hướng dẫn kỹ thuật của Autonics.

3. Tại sao tôi không nhận được tín hiệu khi kết nối với PLC Siemens?
Hãy kiểm tra xem PLC của bạn là loại Sink hay Source. BS5-F1M là ngõ ra NPN (Sink), do đó cần kết nối với PLC có ngõ vào loại Source.

4. Khe hở 5mm có giới hạn kích thước vật thể không?
Có, vật thể cần được thiết kế có độ dày nhỏ hơn 5mm để có thể đi xuyên qua khe hở của cảm biến.

5. Tần số 2kHz có ý nghĩa gì trong sản xuất?
Nó cho phép cảm biến đếm tới 2000 vật thể mỗi giây, cực kỳ lý tưởng cho các dây chuyền đóng gói tốc độ cao.

6. Sản phẩm có khả năng chống nước không?
Sản phẩm đạt chuẩn IP50 (chống bụi). Để đảm bảo độ bền, bạn nên lắp đặt trong môi trường khô ráo, tránh tia nước trực tiếp.

7. Đèn LED trên cảm biến dùng để làm gì?
Đèn LED giúp hiển thị trực quan trạng thái hoạt động (có vật chắn hay không) ngay tại hiện trường để dễ dàng kiểm tra.

8. Làm sao để phân biệt hàng chính hãng Autonics tại AUT VN?
Hàng chính hãng tại AUT VN luôn có đầy đủ chứng nhận CO/CQ và được đóng gói chuẩn quy cách từ nhà sản xuất.

9. Khoảng cách phát hiện của cảm biến này là bao nhiêu?
Vì là cảm biến dạng khe, khoảng cách phát hiện được xác định bởi độ rộng của khe hở (5mm).

10. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Có, AUT VN hỗ trợ tư vấn kỹ thuật, gửi sơ đồ đấu nối và hướng dẫn cài đặt tận tình cho khách hàng.
