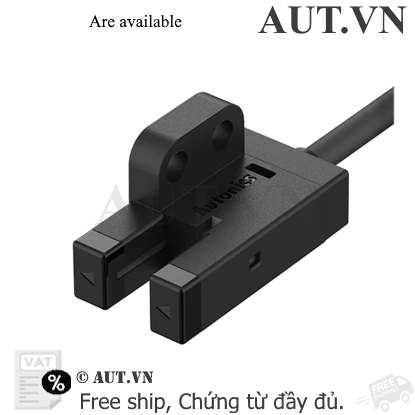

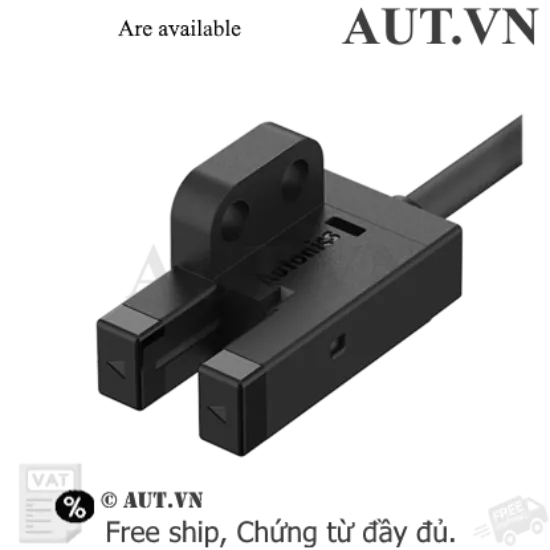

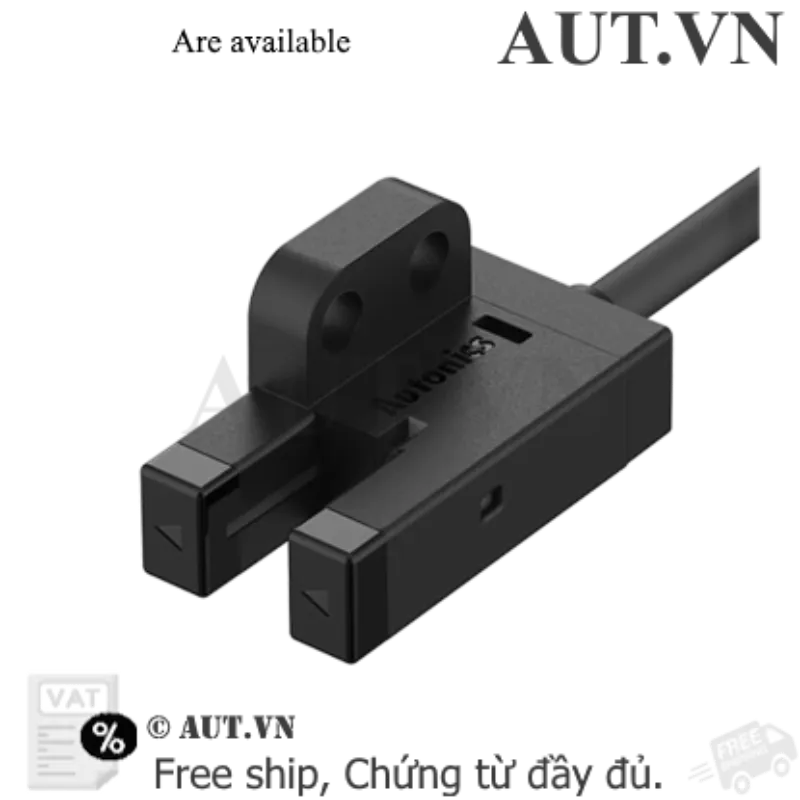

Cảm biến quang Autonics BS5-R1M | Khe hở 5mm, Ngõ ra NPN, Tốc độ 2kHz
- Loại cảm biến: Quang điện dạng khe hở (U-shaped) siêu nhỏ gọn
- Khe hở chuẩn: 5mm - Nhận diện chính xác vật thể siêu nhỏ
- Ngõ ra: NPN (Mạch thu hở) linh hoạt
- Tốc độ đáp ứng: 2kHz (Phản hồi cực nhanh cho dây chuyền tốc độ cao)
- Điện áp: 5...24VDC (±10%) ổn định
- Chế độ: Tùy chọn Light ON / Dark ON linh hoạt
- Thương hiệu: Autonics chính hãng tại AUT VN
Giá cũ:
262.200 ₫
209.760 ₫
Giới thiệu Cảm biến quang Autonics BS5-R1M chính hãng
Trong các hệ thống tự động hóa hiện đại, việc tối ưu hóa không gian lắp đặt cho các thiết bị cảm biến là một thách thức lớn. Cảm biến quang Autonics BS5-R1M ra đời như một giải pháp hoàn hảo cho bài toán này. Với thiết kế dạng khe hở (U-shaped) siêu nhỏ gọn, sản phẩm cho phép tích hợp vào những vị trí chật hẹp nhất mà vẫn đảm bảo độ nhạy vượt trội.
Sản phẩm chuyên dụng để phát hiện các vật thể mỏng, linh kiện điện tử hoặc các chi tiết máy siêu nhỏ đi qua khe hở 5mm. Nhờ tần số đáp ứng lên đến 2kHz, BS5-R1M đảm bảo không bỏ lỡ bất kỳ tín hiệu nào, ngay cả khi máy móc vận hành ở cường độ và tốc độ cực cao, giúp nâng cao hiệu suất tối đa cho dây chuyền sản xuất của bạn.
Điểm nổi bật của Autonics BS5-R1M
- Thiết kế siêu tối giản: Kích thước nhỏ gọn giúp tiết kiệm diện tích, cực kỳ phù hợp với các dòng máy SMT hoặc thiết bị đo lường tinh vi.
- Tốc độ xử lý vượt trội: Tần số 2kHz cho phép nhận diện vật thể tức thời, giảm thiểu sai sót trong các ứng dụng đếm tốc độ cao.
- Độ bền bỉ cao: Vỏ nhựa PBT và PC cao cấp giúp chịu được tác động từ môi trường công nghiệp, chống mài mòn tốt.
- Cài đặt linh hoạt: Dễ dàng chuyển đổi giữa chế độ Light ON và Dark ON thông qua dây điều khiển, phù hợp với nhiều loại logic điều khiển khác nhau.
- Bảo vệ mạch điện: Tích hợp sẵn tính năng chống ngược cực và chống ngắn mạch, tăng tuổi thọ thiết bị và an toàn cho hệ thống.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật Autonics BS5-R1M |
| Loại phát hiện |
Loại thu phát (Dạng khe hở - Slot type) |
| Chiều rộng khe hở (Gap width) |
5mm |
| Vật thể phát hiện tối thiểu |
≥Ø0.8mm × 2mm |
| Thời gian đáp ứng |
Light ON: Max. 20µs, Dark ON: Max. 100µs |
| Tần số đáp ứng |
2kHz |
| Nguồn sáng |
LED hồng ngoại (940nm) |
| Chế độ hoạt động |
Light ON/Dark ON (Cài đặt qua dây điều khiển) |
| Ngõ ra điều khiển |
NPN (Mạch thu hở) |
| Điện áp nguồn cấp |
5...24VDC (±10%) |
| Dòng tiêu thụ |
Tối đa 30mA |
| Điện áp tải tối đa |
≤30VDC |
| Cấp bảo vệ |
IP50 (Tiêu chuẩn IEC) |
| Chất liệu vỏ |
PBT (Thân), PC (Phần quang học) |
| Nhiệt độ vận hành |
-20 đến 55℃ |
Nguồn tham khảo: Autonics Official Website
Lợi ích khi sử dụng Autonics BS5-R1M
- Tối ưu hóa năng suất: Phản hồi cực nhanh giúp dây chuyền hoạt động liên tục, không bị gián đoạn do lỗi nhận diện chậm.
- Tiết kiệm chi phí: Độ bền linh kiện cao và ít phải bảo trì giúp giảm chi phí vận hành (OPEX) cho doanh nghiệp.
- Dễ dàng tích hợp: Kết nối đơn giản, tương thích tốt với các bộ điều khiển PLC phổ biến trên thị trường.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Chuẩn bị nguồn: Đảm bảo nguồn điện DC từ 5V đến 24V ổn định để cấp cho cảm biến.
- Đấu nối dây: Thực hiện đấu nối các dây nguồn và dây tín hiệu theo đúng sơ đồ kỹ thuật đi kèm của Autonics.
- Cài đặt chế độ: Sử dụng dây điều khiển để lựa chọn chế độ hoạt động Light ON (khi có ánh sáng) hoặc Dark ON (khi bị vật thể che khuất).
- Cố định cảm biến: Gắn cảm biến vào vị trí cần đo sao cho vật thể đi qua chính giữa khe hở 5mm để đạt độ chính xác cao nhất.
- Kiểm tra: Cấp nguồn và dùng vật mẫu thử nghiệm để xác nhận đèn LED chỉ báo và tín hiệu ngõ ra NPN hoạt động chuẩn xác.
Sản phẩm sử dụng chung (isRelatedTo)
Để tối ưu hóa hệ thống, Autonics BS5-R1M nên được kết hợp cùng:
- Bộ điều khiển PLC: Siemens, Mitsubishi, Omron... để tiếp nhận tín hiệu NPN.
- Bộ nguồn DC 24V: Cung cấp nguồn nuôi ổn định cho thiết bị.
- Bộ đếm Autonics (Counter): Dùng để đếm số lượng sản phẩm đi qua khe hở.
- Rơ le trung gian: Để chuyển đổi tín hiệu điều khiển sang thiết bị công suất lớn.
Ứng dụng thực tế (PropertyValue)
- Sản xuất linh kiện điện tử: Kiểm tra vị trí bo mạch, phát hiện linh kiện SMD siêu nhỏ.
- Ngành đóng gói: Kiểm soát sự hiện diện của nhãn mác, đo đếm bao bì.
- Máy in & Cắt laser: Định vị giấy và các vật liệu mỏng trong quá trình vận hành.
- Robot tự động: Làm cảm biến giới hạn hành trình cho các trục chuyển động nhỏ.
Câu hỏi thường gặp (FAQ)
1. Cảm biến BS5-R1M có thể phát hiện vật thể nhỏ nhất là bao nhiêu?
Với khe hở 5mm, thiết bị có khả năng phát hiện vật thể có kích thước tối thiểu từ Ø0.8mm x 2mm.
2. Ngõ ra NPN có dùng được với PLC loại PNP không?
Không trực tiếp được. Nếu PLC dùng PNP, bạn cần sử dụng thêm rơ le trung gian hoặc bộ chuyển đổi tín hiệu NPN sang PNP.
3. Tôi có thể thay đổi chế độ Light ON/Dark ON không?
Có, bạn có thể thay đổi chế độ này thông qua dây điều khiển được tích hợp sẵn trên sản phẩm.
4. Sản phẩm có chịu được môi trường ẩm ướt không?
Sản phẩm đạt chuẩn IP50, chủ yếu bảo vệ khỏi bụi. Bạn nên lắp đặt ở nơi khô ráo, tránh tiếp xúc trực tiếp với nước.
5. Tần số đáp ứng 2kHz có ý nghĩa gì thực tế?
Nó cho phép cảm biến thực hiện tới 2.000 lần đóng/ngắt trong 1 giây, cực kỳ phù hợp cho các dây chuyền chạy tốc độ cao.
6. Tại sao nên chọn mua Autonics BS5-R1M tại AUT VN?
Tại AUT VN, chúng tôi cam kết hàng chính hãng 100%, đầy đủ CO/CQ, bảo hành uy tín và hỗ trợ kỹ thuật chuyên sâu.
7. Điện áp hoạt động rộng 5-24VDC có ưu điểm gì?
Giúp bạn dễ dàng sử dụng với cả mạch điều khiển 5V, 12V hoặc chuẩn công nghiệp 24V mà không cần bộ chuyển đổi nguồn phức tạp.
8. Thời gian giao hàng tại AUT VN như thế nào?
Chúng tôi luôn có sẵn hàng tại kho, hỗ trợ giao hàng nhanh chóng tại TP.HCM và gửi hàng hỏa tốc toàn quốc.
9. Tôi có được hỗ trợ kỹ thuật sau khi mua không?
Chắc chắn rồi, đội ngũ kỹ sư của AUT VN luôn sẵn sàng hỗ trợ bạn qua Zalo/Điện thoại về cách đấu nối và lắp đặt.
10. Sản phẩm có được bảo hành chính hãng không?
Tất cả sản phẩm mua tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn của Autonics.
Nguồn tham khảo: Autonics Official Website
