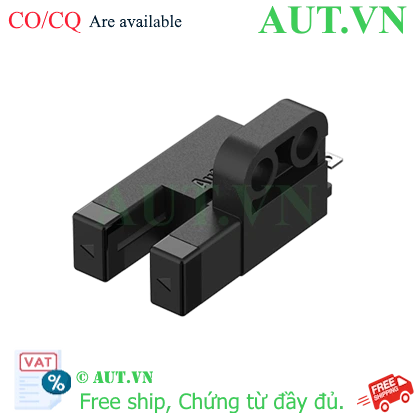

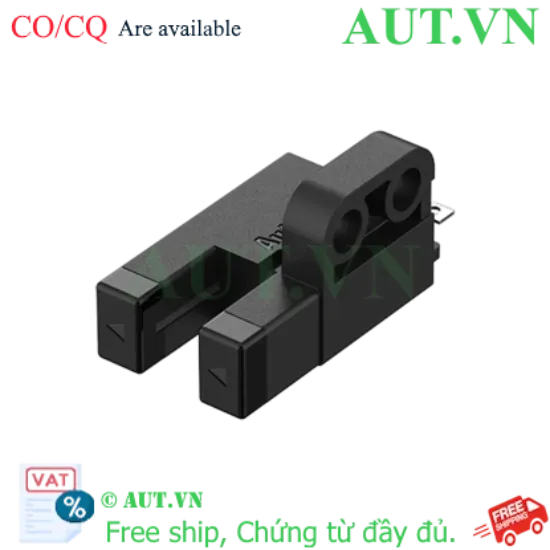

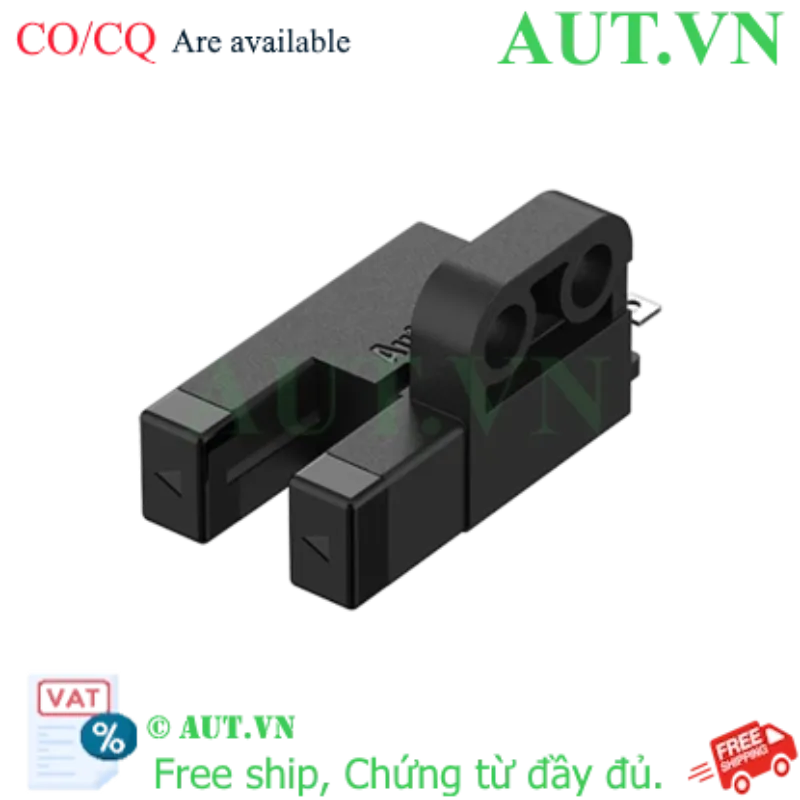

Cảm biến quang điện siêu nhỏ Autonics BS5-F2M là giải pháp đo lường và phát hiện vật thể với độ chính xác tuyệt đối trong những không gian lắp đặt hạn chế nhất. Được thiết kế dạng rãnh (slot-type) đặc trưng, BS5-F2M không chỉ đảm bảo tính nhỏ gọn mà còn mang lại tốc độ xử lý tín hiệu cực nhanh, biến nó thành linh kiện không thể thiếu trong các hệ thống tự động hóa, dây chuyền đóng gói và sản xuất linh kiện điện tử cao cấp.
Điểm nổi bật của Autonics BS5-F2M
- Kích thước Micro: Thiết kế siêu nhỏ gọn, cho phép tích hợp vào các máy móc tinh vi mà không gây vướng víu hay thay đổi kết cấu cơ khí.
- Tốc độ phản hồi vượt trội: Với tần số đáp ứng lên đến 2kHz, cảm biến đảm bảo ghi nhận chính xác mọi chuyển động trong các dây chuyền vận hành tốc độ cao.
- Vật liệu cao cấp: Vỏ nhựa PBT và PC chịu lực, chống va đập và bền bỉ trong môi trường công nghiệp.
- Vận hành linh hoạt: Khả năng chuyển đổi giữa Light ON (ON khi có sáng) và Dark ON (ON khi bị chắn sáng) giúp tối ưu hóa cho mọi kịch bản điều khiển.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết chi tiết |
| Loại cảm biến | Loại thu phát qua khe (Slot-type) |
| Chiều rộng khe phát hiện | 5mm |
| Kích thước vật thể phát hiện tối thiểu | ≥ Ø0.8mm × 2mm |
| Độ trễ (Hysteresis) | ≤ 0.05mm |
| Thời gian đáp ứng | Light ON: Max. 20㎲ | Dark ON: Max. 100㎲ |
| Tần số đáp ứng | 2kHz |
| Nguồn sáng | LED hồng ngoại (Bước sóng 940nm) |
| Chế độ hoạt động | Light ON / Dark ON (Cài đặt qua dây nối) |
| Điện áp nguồn cấp | 5-24VDC ⎓ ±10% |
| Kiểu ngõ ra | NPN Open Collector (Mạch thu hở) |
| Dòng tải tối đa | 100mA |
| Điện áp dư (Vce) | ≤ 1.2VDC ⎓ |
| Cấp bảo vệ | IP50 (Tiêu chuẩn IEC) |
| Chất liệu vỏ | PBT, PC |
| Nhiệt độ vận hành | -20 đến 55℃ |
Lợi ích khi lựa chọn Autonics BS5-F2M cho hệ thống
- Tối ưu hóa năng suất: Khả năng phản hồi 2kHz cho phép máy vận hành ở tốc độ tối đa mà vẫn đảm bảo độ chính xác, loại bỏ hoàn toàn lỗi bỏ sót sản phẩm.
- Tiết kiệm chi phí bảo trì: Độ bền công nghiệp từ Autonics giúp kéo dài chu kỳ thay thế, giảm thiểu downtime cho nhà máy.
- Lắp đặt nhanh chóng: Kết nối đơn giản, chuẩn hóa, giúp kỹ thuật viên dễ dàng thay thế hoặc nâng cấp hệ thống.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1: Vị trí lắp đặt: Cố định cảm biến sao cho vật thể cần phát hiện đi xuyên qua khe hở 5mm một cách chính xác.
- Bước 2: Cấp nguồn: Đấu nối nguồn 5-24VDC. Lưu ý: Kiểm tra kỹ cực tính (+/-) để tránh gây đoản mạch cho thiết bị.
- Bước 3: Thiết lập chế độ: Lựa chọn Light ON hoặc Dark ON bằng cách đấu nối dây điều khiển tùy theo logic của PLC.
- Bước 4: Kết nối tín hiệu: Đấu dây ngõ ra NPN vào chân Input của PLC (loại Sink) hoặc Relay trung gian.
- Bước 5: Hiệu chỉnh: Vận hành chạy thử và điều chỉnh cơ khí vị trí khe hở để đạt hiệu quả phát hiện tốt nhất.
Sản phẩm kết hợp khuyến nghị (isRelatedTo)
Để hệ thống hoạt động ổn định và đồng bộ, bạn nên kết hợp BS5-F2M với:
- Bộ nguồn DC 24V: Đảm bảo nguồn điện sạch, ổn định cho cảm biến.
- PLC (Siemens S7, Mitsubishi FX, Omron): Xử lý tín hiệu ngõ ra NPN để điều khiển máy.
- Relay trung gian: Sử dụng khi cần điều khiển các tải công suất lớn như Solenoid hoặc Motor.
- Dây cáp bọc kim: Chống nhiễu điện từ trong môi trường nhà xưởng có nhiều biến tần.
Ứng dụng thực tế (Application)
- Ngành Đóng gói: Đếm số lượng sản phẩm, xác định vị trí màng phim, bao bì.
- Sản xuất Linh kiện điện tử: Phát hiện sự hiện diện của chip IC, linh kiện SMD siêu nhỏ.
- Máy in & Máy cắt: Định vị điểm dừng giấy, kiểm tra đứt màng phim.
- Robot & CNC: Làm cảm biến giới hạn hành trình (Limit Switch) cho các trục chuyển động vi mô.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi nên chọn BS5-F2M thay vì các cảm biến quang lớn hơn?
BS5-F2M chuyên dụng cho không gian siêu hẹp (khe 5mm) và yêu cầu tốc độ phản hồi cực cao (2kHz), điều mà các dòng cảm biến tiêu chuẩn không đáp ứng được.
2. Ngõ ra NPN của cảm biến này hoạt động như thế nào?
Khi được kích hoạt, ngõ ra NPN sẽ nối chân tín hiệu xuống mức 0V (GND). Đây là chuẩn phổ biến cho các PLC sử dụng kiểu đấu nối Sink.
3. Tôi có thể thay đổi giữa Light ON và Dark ON không?
Có, bạn hoàn toàn có thể tùy chỉnh chế độ này thông qua việc đấu nối dây điều khiển theo hướng dẫn của nhà sản xuất.
4. Sản phẩm có chịu được môi trường ẩm ướt không?
BS5-F2M đạt chuẩn IP50, nghĩa là chống bụi nhưng không chống nước. Bạn nên lắp đặt trong tủ điện hoặc vị trí khô ráo.
5. Tôi có thể dùng nguồn 12VDC cho cảm biến này không?
Được. Cảm biến hỗ trợ dải điện áp rộng từ 5V đến 24VDC.
6. Vật thể mỏng nhất mà BS5-F2M có thể nhận diện là bao nhiêu?
Vật thể mờ đục có kích thước tối thiểu khoảng Ø0.8mm × 2mm.
7. Mua sản phẩm tại AUT VN có được cung cấp chứng chỉ không?
Có, AUT VN cung cấp đầy đủ giấy chứng nhận xuất xứ (CO) và chất lượng (CQ) công chứng từ Autonics Vina.
8. Thời gian bảo hành chính hãng là bao lâu?
Sản phẩm được bảo hành theo tiêu chuẩn chính hãng của Autonics Việt Nam.
9. Làm sao để giảm nhiễu tín hiệu cho cảm biến?
Bạn nên sử dụng dây dẫn có lớp bọc kim chống nhiễu và đi dây tách biệt với dây nguồn của động cơ/biến tần.
10. Đèn LED trên cảm biến có tác dụng gì?
Đèn LED là chỉ báo trạng thái. Nó sẽ thay đổi (Sáng/Tắt) khi cảm biến phát hiện vật thể, giúp kỹ thuật viên dễ dàng kiểm tra lỗi mà không cần dùng đồng hồ đo.
