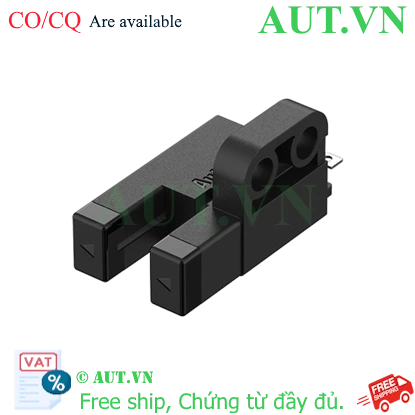

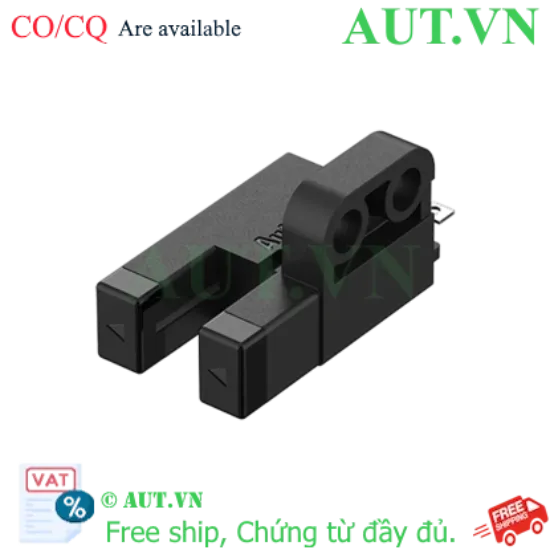

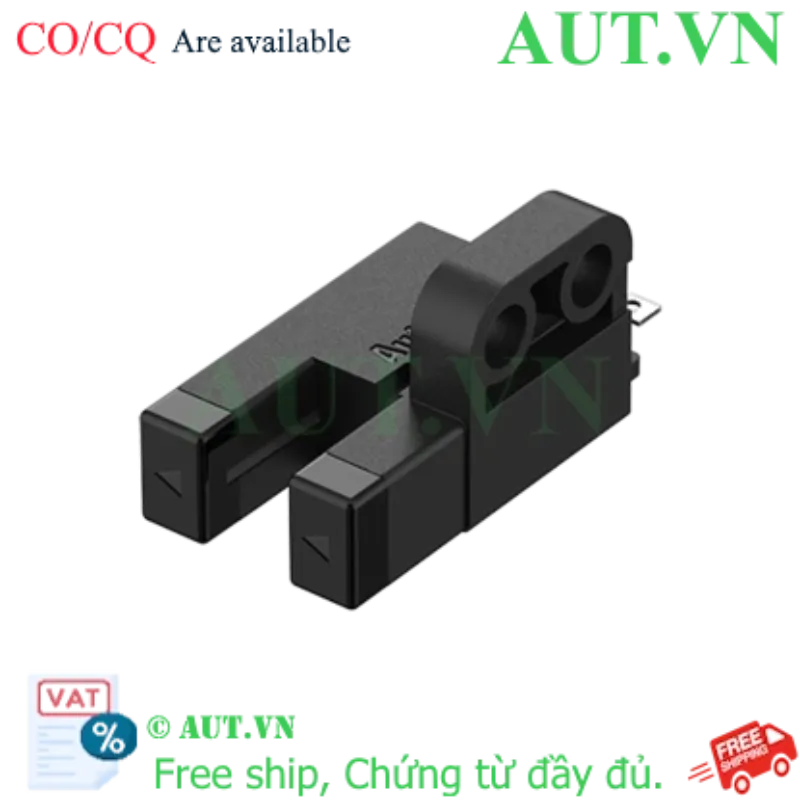

Cảm biến quang Autonics BS5-F2R | Thu phát NPN, Khe 5mm, Tần số 2kHz

Loại cảm biến: Quang điện thu phát (Through-beam) thiết kế siêu nhỏ gọn.
Ngõ ra: NPN (Mạch thu hở) tương thích hoàn hảo với các dòng PLC phổ biến.
Tốc độ đáp ứng: 2kHz cực nhanh, phát hiện chính xác vật thể tốc độ cao.
Độ rộng khe: 5mm, giải pháp tối ưu cho không gian lắp đặt chật hẹp.
Điện áp nguồn: 5-24VDC (±10%) hoạt động ổn định.
Chế độ: Tùy chỉnh linh hoạt Light ON / Dark ON qua dây điều khiển.

nhà chế tạo: Autonics

SKU: BS5-F2R

Tải xuống mẫu

Giá cũ: 183.900 ₫

Giá bán: 147.120 ₫

Số lượng:

Giới thiệu Cảm biến quang điện siêu nhỏ Autonics BS5-F2R

Trong kỷ nguyên tự động hóa chính xác, việc tối ưu hóa không gian lắp đặt mà vẫn đảm bảo hiệu suất là yêu cầu tiên quyết. Cảm biến quang Autonics BS5-F2R là dòng cảm biến quang điện loại thu phát (Through-beam) với kích thước cực kỳ nhỏ gọn, được thiết kế chuyên dụng để lắp đặt trong những khe hở hẹp nhất của máy móc. Với khả năng xử lý tín hiệu siêu tốc, đây là thiết bị không thể thiếu cho các hệ thống kiểm soát sản phẩm yêu cầu độ chính xác tuyệt đối.

Điểm nổi bật của Autonics BS5-F2R

Thiết kế siêu tinh gọn: Kích thước tối giản giúp tiết kiệm diện tích, dễ dàng tích hợp vào các module máy móc hiện đại hoặc các vị trí khó tiếp cận.
Tần số đáp ứng 2kHz vượt trội: Khả năng bắt tín hiệu cực nhanh, đảm bảo không bỏ sót bất kỳ vật thể nào ngay cả khi dây chuyền đang vận hành ở tốc độ cao.
Công nghệ hồng ngoại ổn định: Sử dụng nguồn sáng LED hồng ngoại (940nm), giúp cảm biến hoạt động bền bỉ, giảm thiểu nhiễu từ ánh sáng môi trường.
Khả năng tùy biến linh hoạt: Dễ dàng chuyển đổi giữa chế độ Light ON và Dark ON thông qua dây điều khiển, phù hợp với nhiều logic điều khiển khác nhau.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Phương thức phát hiện	Thu phát (Through-beam)
Độ rộng khe hở	5mm
Vật thể phát hiện tối thiểu	≥Ø0.8mm × 2mm
Thời gian đáp ứng	Light ON: Max 20µs, Dark ON: Max 100µs
Tần số đáp ứng	2kHz
Nguồn sáng	LED hồng ngoại (940nm)
Chế độ hoạt động	Light ON / Dark ON (Cài đặt qua dây)
Điện áp nguồn cấp	5-24VDC (±10%)
Ngõ ra điều khiển	NPN (Mạch thu hở)
Dòng tải tối đa	100mA
Điện áp dư (NPN)	≤1.2VDC
Dòng tiêu thụ	Tối đa 30mA
Cấp bảo vệ	IP50 (Tiêu chuẩn IEC)
Nhiệt độ vận hành	-20 đến 55℃
Chất liệu vỏ	PBT (Thân), PC (Phần cảm biến)

Nguồn tham khảo: Autonics Global

Lợi ích khi đầu tư Autonics BS5-F2R

Việc lựa chọn cảm biến quang Autonics BS5-F2R mang lại những giá trị vượt trội cho doanh nghiệp:

Nâng cao năng suất: Khả năng phát hiện vật thể siêu nhỏ giúp kiểm soát chính xác từng sản phẩm trên băng chuyền tốc độ cao.
Tối ưu hóa thiết kế máy: Tiết kiệm không gian, giúp máy móc gọn nhẹ và chuyên nghiệp hơn.
Độ bền công nghiệp: Vật liệu PBT và PC cao cấp giúp thiết bị chịu được môi trường vận hành khắc nghiệt, giảm chi phí bảo trì.
Độ tin cậy cao: Tích hợp mạch bảo vệ chống ngược cực và quá dòng, đảm bảo an toàn tuyệt đối cho hệ thống điều khiển.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt cơ khí: Gắn bộ phát và bộ thu đối diện trực tiếp nhau, đảm bảo khoảng cách khe hở đúng 5mm và trục tia sáng phải thẳng hàng tuyệt đối.
Bước 2: Đấu nối điện: Kết nối nguồn điện 5-24VDC vào các cực nguồn. Sử dụng dây điều khiển để chọn chế độ Light ON hoặc Dark ON theo sơ đồ kỹ thuật.
Bước 3: Hiệu chuẩn: Cấp nguồn và đưa vật thể mẫu đi qua khe cảm biến để kiểm tra tín hiệu đèn báo trạng thái.
Bước 4: Tích hợp: Đấu nối ngõ ra NPN của cảm biến vào chân Input của PLC (Siemens, Mitsubishi...) hoặc Relay để hoàn tất chu trình.

Sản phẩm thường sử dụng chung

Để hệ thống vận hành hoàn hảo, Autonics BS5-F2R thường được kết hợp với:

Bộ điều khiển PLC: Các dòng Siemens S7, Mitsubishi FX, Omron (hỗ trợ ngõ vào NPN).
Relay trung gian: Hỗ trợ chuyển đổi tín hiệu cho các tải công suất lớn.
Dây cáp tín hiệu chống nhiễu: Đảm bảo truyền tín hiệu sạch về bộ điều khiển.

Ứng dụng thực tế của sản phẩm

Cảm biến quang siêu nhỏ Autonics BS5-F2R được ứng dụng rộng rãi trong:

Ngành đóng gói tự động: Kiểm tra sự hiện diện sản phẩm trong khe hở máy đóng gói.
Sản xuất linh kiện điện tử: Đếm linh kiện siêu nhỏ trên dây chuyền tốc độ cao.
Hệ thống Robot & CNC: Định vị chính xác vị trí các trục hoặc bộ phận cơ khí nhỏ.
Thiết bị y tế: Kiểm tra mẫu thử trong các máy xét nghiệm tự động.

Câu hỏi thường gặp (FAQ)

1. Sự khác biệt giữa BS5-F2R (NPN) và dòng PNP là gì?
BS5-F2R sử dụng ngõ ra NPN, tức là khi có tín hiệu, thiết bị sẽ kéo chân tín hiệu về mức 0V (GND). Điều này phù hợp với các hệ thống PLC sử dụng Common VCC.

2. Cảm biến này có nhận diện được vật thể trong suốt không?
Vì là loại thu phát (Through-beam), nếu vật thể đủ độ dày để làm ngắt quãng tia sáng, cảm biến vẫn có thể phát hiện được hiệu quả.

3. Tần số đáp ứng 2kHz có ý nghĩa gì thực tế?
Nó cho phép cảm biến đóng/ngắt liên tục 2000 lần mỗi giây, cực kỳ lý tưởng cho các dây chuyền chạy tốc độ rất cao mà không bị lỡ nhịp.

4. Khoảng cách khe 5mm có thể điều chỉnh được không?
Không, 5mm là khoảng cách thiết kế cố định giữa bộ phát và bộ thu để đảm bảo độ chính xác tối đa.

5. Sản phẩm có chịu được môi trường ẩm ướt không?
Sản phẩm đạt chuẩn IP50, chống bụi tốt nhưng không chống nước. Bạn nên lắp đặt ở nơi khô ráo hoặc trong tủ điện.

6. Tôi có thể dùng nguồn 12VDC cho cảm biến này không?
Hoàn toàn được, dải điện áp hoạt động rộng từ 5-24VDC cho phép bạn dùng nguồn 12V hoặc 24V rất linh hoạt.

7. Làm thế nào để chuyển đổi giữa chế độ Light ON và Dark ON?
Bạn thực hiện bằng cách thay đổi cách đấu nối dây điều khiển theo sơ đồ hướng dẫn của nhà sản xuất.

8. Vật thể nhỏ nhất cảm biến có thể nhận diện là bao nhiêu?
Cảm biến có thể phát hiện vật thể có kích thước tối thiểu khoảng Ø0.8mm x 2mm.

9. Nếu cảm biến không phản hồi, cần kiểm tra gì?
Hãy kiểm tra nguồn cấp, độ thẳng hàng của bộ phát/thu và vệ sinh mắt cảm biến nếu có bụi bẩn.

10. Mua hàng tại AUT VN có đảm bảo chính hãng không?
Cam kết 100% chính hãng Autonics, đầy đủ CO/CQ và hóa đơn VAT.
