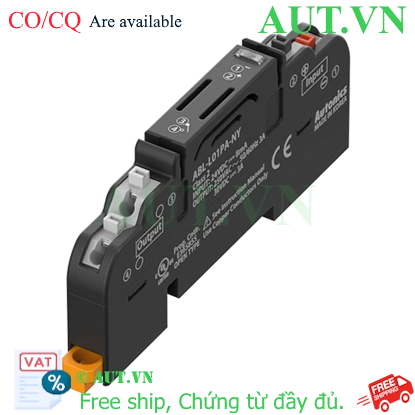

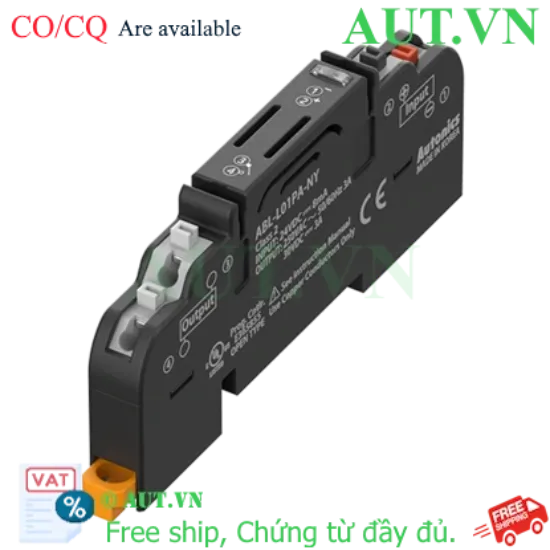

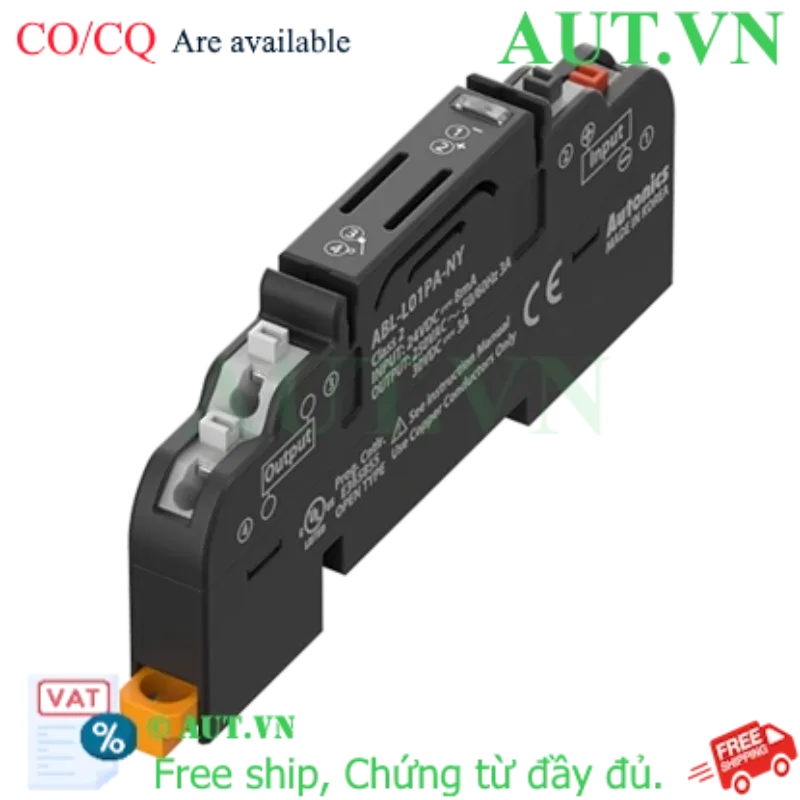

Đế Relay Slim Autonics ABL-L01PA-NY | 24VDC, 3A, Lắp Thanh Ray DIN - AUT VN

Model: ABL-L01PA-NY (Thương hiệu Autonics)
Điện áp định mức: 24VDC ±10%
Dòng tải định mức: 3A (250VAC / 30VDC)
Kiểu kết nối: Terminal không bắt vít (Push-in), lắp nhanh
Lắp đặt: Tương thích thanh ray DIN tiêu chuẩn
Ứng dụng: Sử dụng cho Relay Slim APAN3124

nhà chế tạo: Autonics

SKU: ABL-L01PA-NY

Tải xuống mẫu

Giá cũ: 274.700 ₫

Giá bán: 246.000 ₫

Số lượng:

Đế Relay Slim Autonics ABL-L01PA-NY là giải pháp kết nối tối ưu cho các hệ thống điều khiển công nghiệp hiện đại. Được thiết kế đặc biệt để tương thích với các dòng relay slim, sản phẩm giúp tiết kiệm diện tích tối đa trong tủ điện trong khi vẫn đảm bảo độ tin cậy và tính ổn định cao nhất.

Điểm Nổi Bật Của ABL-L01PA-NY

Thiết kế siêu mỏng (Slim): Tối ưu hóa không gian lắp đặt cho các tủ điều khiển có diện tích hạn chế.
Công nghệ Push-in: Loại terminal không bắt vít giúp rút ngắn thời gian đấu nối, giảm thiểu sai sót và không cần sử dụng dụng cụ chuyên dụng.
Lắp đặt linh hoạt: Thiết kế chuẩn cho thanh ray DIN, cho phép tháo lắp và thay thế thiết bị nhanh chóng.
Độ bền công nghiệp: Chất liệu Polyamide 66 và Poly phenylene sulfide chịu nhiệt, cách điện tốt, đạt tiêu chuẩn bảo vệ IP20.

Lợi Ích Khi Sử Dụng

Tăng hiệu suất thi công: Việc đấu dây không bắt vít giúp kỹ thuật viên lắp đặt hệ thống nhanh hơn gấp 2 lần.
Đảm bảo an toàn: Tiếp điểm bằng đồng thau (brass) dẫn điện tốt, giảm thiểu hiện tượng đánh lửa và nóng cục bộ.
Dễ dàng bảo trì: Chỉ cần rút relay ra khỏi đế để thay thế mà không cần tháo dây, giảm thời gian downtime của hệ thống.

Thông Số Kỹ Thuật Chi Tiết

BẢNG THÔNG SỐ KỸ THUẬT ABL-L01PA-NY
Điện áp định mức	24VDC ±10%
Điện áp và dòng tải định mức	250VAC~ 50/60Hz 3A, 30VDC 3A
Dòng tiêu thụ	≤ 8mA
Relay tương thích	APAN3124 [Panasonic/Matsushita]
Số tiếp điểm relay	1 điểm (1 Pole)
Loại Terminal	Push-in (Không bắt vít)
Khoảng cách terminal	9.0mm (giữa 2 thiết bị)
Đèn chỉ thị	LED xanh dương (Hoạt động)
Tiết diện dây lõi đặc	Ø0.6 ~ Ø1.25mm (60℃)
Tiết diện dây nhiều lõi	AWG22-16 (0.3 ~ 1.25mm²) (60℃)
Điện trở cách điện	≥ 1,000 MΩ (500 VDC megger)
Độ bền điện môi	3,000VAC (Cuộn dây) / 1,000VAC (Tiếp điểm)
Nhiệt độ vận hành	-15 đến 55℃ (Bảo quản: -25 đến 65℃)
Độ ẩm vận hành	35 đến 85%RH
Chất liệu	Polyamide 66, Đồng thau, Poly phenylene sulfide
Tiêu chuẩn bảo vệ	IP20 (IEC Standard)
Trọng lượng	~21g (Thiết bị)

Hướng Dẫn Sử Dụng & Lưu Ý

Sản phẩm sử dụng chung với: Relay Slim model APAN3124 hoặc các dòng relay tương đương có cùng kích thước chân cắm.
Lưu ý đấu nối: Khi sử dụng dây nhiều lõi, bắt buộc sử dụng terminal ferrule (đầu cốt) để đảm bảo tiếp xúc tốt nhất.
Nguồn cấp: Vui lòng sử dụng chung một nguồn cấp khi kết nối với tải để tránh rủi ro chập cháy.
Bảo vệ: Nên sử dụng thêm diode hoặc mạch dập xung đối với tải cảm (inductive load) để kéo dài tuổi thọ relay.

Nguồn tham khảo: Autonics Official Website
