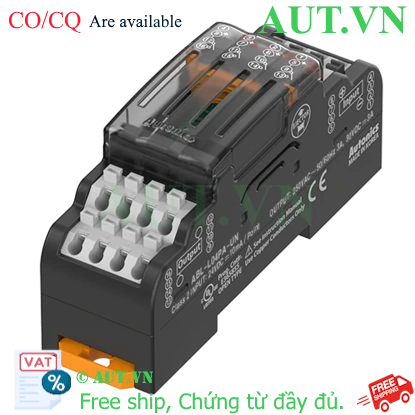

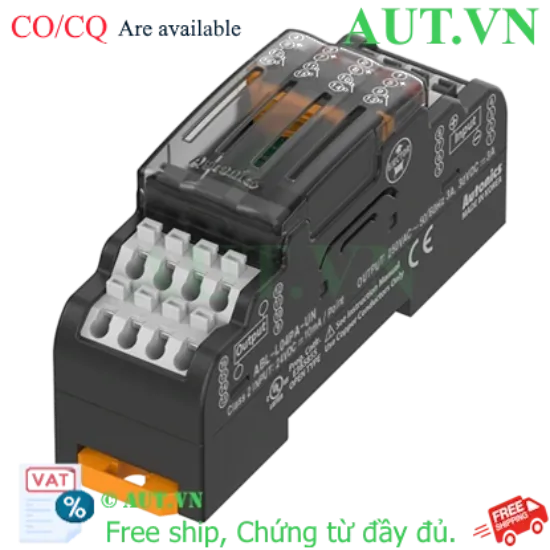

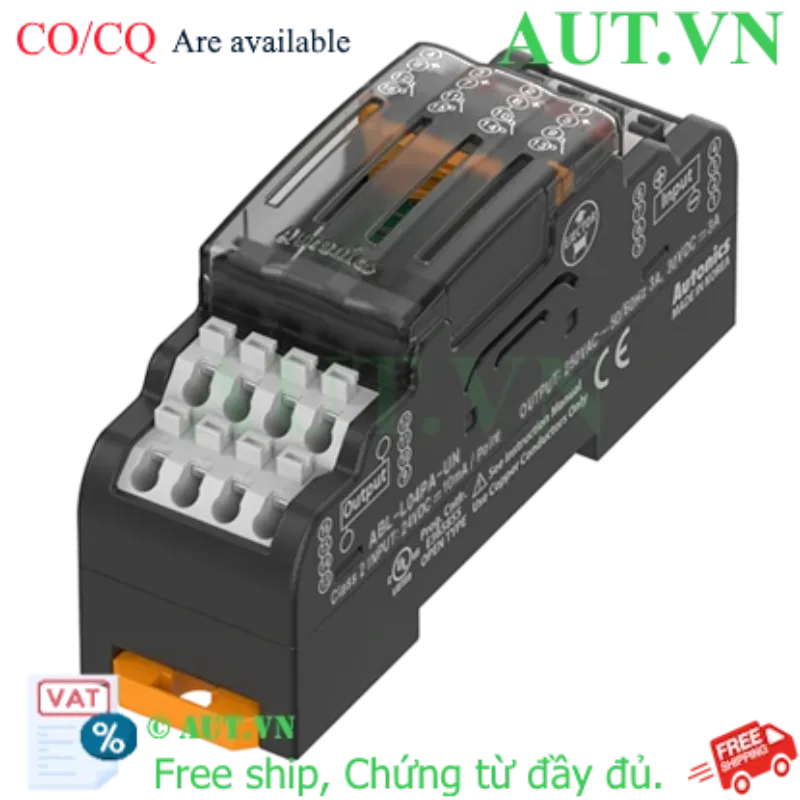

Cầu đấu dây Relay Autonics ABL-L04PA-UN | Chính hãng tại AUT VN
- Điện áp định mức: 24VDC ±10%
- Dòng tải định mức: 3A (250VAC / 30VDC)
- Số tiếp điểm: 4 tiếp điểm (4 poles)
- Chỉ báo trạng thái: Đèn LED xanh dương trực quan
- Lắp đặt: Thiết kế chuẩn lắp thanh ray DIN
- Tương thích: Chuyên dụng cho Relay APAN3124 (Panasonic)
Giá cũ:
803.330 ₫
719.400 ₫
Giới thiệu về Cầu đấu dây Relay Autonics ABL-L04PA-UN
Trong các hệ thống điều khiển tự động hóa công nghiệp, việc kết nối và quản lý dây dẫn một cách khoa học là yếu tố then chốt để đảm bảo sự ổn định. Cầu đấu dây Autonics ABL-L04PA-UN là giải pháp chuyên dụng được thiết kế để tối ưu hóa việc lắp đặt và kết nối cho các dòng relay. Sản phẩm thuộc thương hiệu Autonics danh tiếng, đảm bảo độ bền cao và khả năng vận hành chính xác trong môi trường công nghiệp khắc nghiệt.
Điểm nổi bật của sản phẩm
- Thiết kế tối ưu: Kích thước nhỏ gọn, dễ dàng lắp đặt trên thanh ray DIN, giúp tiết kiệm không gian trong tủ điện.
- Chỉ báo thông minh: Tích hợp đèn LED xanh dương giúp người vận hành dễ dàng kiểm tra trạng thái hoạt động của relay chỉ bằng mắt thường.
- Độ tin cậy cao: Sử dụng vật liệu Polyamide 66 và đồng (brass) cao cấp, mang lại khả năng dẫn điện tuyệt vời và chịu nhiệt tốt.
- An toàn tuyệt đối: Đạt tiêu chuẩn bảo vệ IP20, đảm bảo an toàn cho các kết nối điện bên trong tủ điều khiển.
Lợi ích khi sử dụng Autonics ABL-L04PA-UN
Việc sử dụng cầu đấu dây chuyên dụng thay vì đấu nối trực tiếp giúp hệ thống của bạn:
- Rút ngắn thời gian lắp đặt: Quy trình đi dây trở nên nhanh chóng và ngăn nắp hơn.
- Dễ dàng bảo trì: Khi cần thay thế relay hoặc kiểm tra lỗi, bạn có thể thực hiện nhanh chóng mà không cần tháo dỡ toàn bộ hệ thống dây.
- Tăng tuổi thọ thiết bị: Giảm thiểu tình trạng lỏng lẻo hoặc chập cháy do đấu nối không chuẩn, bảo vệ tối đa cho các thiết bị điều khiển đắt tiền.
Hướng dẫn sử dụng và ứng dụng
Ứng dụng: Sản phẩm được sử dụng phổ biến trong các tủ điện điều khiển, hệ thống máy móc tự động, nhà máy sản xuất... Đặc biệt tối ưu khi kết hợp cùng Relay APAN3124 của Panasonic (Matsushita).
Hướng dẫn lắp đặt:
- Gắn cầu đấu lên thanh ray DIN trong tủ điện.
- Kết nối dây nguồn 24VDC vào các terminal tương ứng.
- Cắm Relay APAN3124 vào chân đế để hoàn thiện kết nối.
- Kiểm tra đèn LED xanh dương để xác nhận trạng thái hoạt động.
Thông số kỹ thuật chi tiết
| Thông số | Giá trị chi tiết |
|---|
| Điện áp định mức | 24VDC ±10% |
| Điện áp và dòng tải định mức | 250VAC~ 50/60Hz 3A, 30VDC @(=) 3A |
| Dòng tiêu thụ | ≤ 8mA |
| Relay tương thích | APAN3124 [MATSUSHITA/Panasonic] |
| Số tiếp điểm relay | 4 tiếp điểm |
| Khoảng cách giữa các terminal | 5.0mm |
| Đèn chỉ thị trạng thái | LED xanh dương |
| Tiêu chuẩn dây dẫn (Lõi đặc) | Ø0.6 ~ Ø1.25mm (tối đa 60℃) |
| Tiêu chuẩn dây dẫn (Đa lõi) | AWG22-16 (0.3 ~ 1.25mm²) (tối đa 60℃) |
| Điện trở cách điện | ≥ 1,000 MΩ (500 VDC @ megger) |
| Độ bền điện môi (Cuộn dây) | 3,000VAC 50/60Hz trong 1 phút |
| Độ bền điện môi (Tiếp điểm) | 1,000VAC 50/60Hz trong 1 phút |
| Nhiệt độ môi trường hoạt động | -15 đến 55℃ |
| Chất liệu cấu tạo | Terminal: Polyamide 66; Dẫn điện: Brass; Vỏ: PPS |
| Tiêu chuẩn bảo vệ | IP20 (theo chuẩn IEC) |
*Lưu ý: Khi sử dụng dây nhiều lõi, vui lòng sử dụng các đầu cốt (terminal ferrule) để đảm bảo kết nối chắc chắn nhất.
