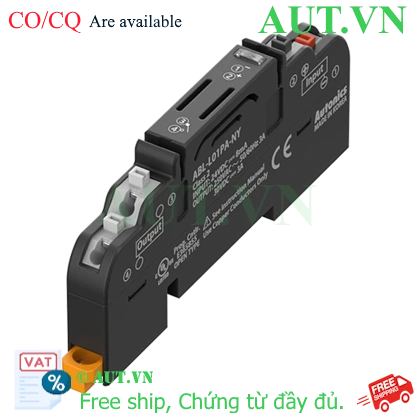

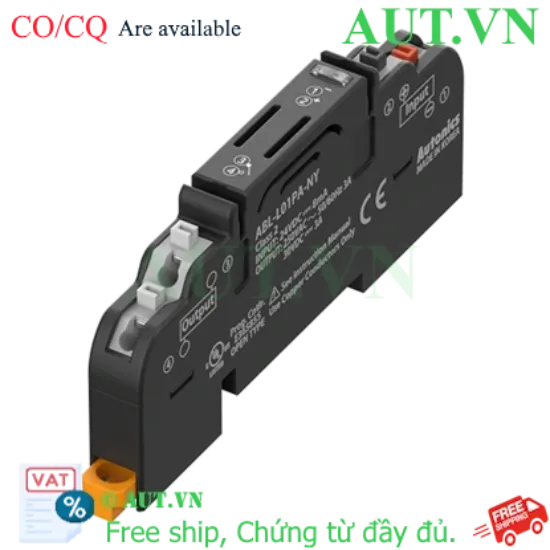

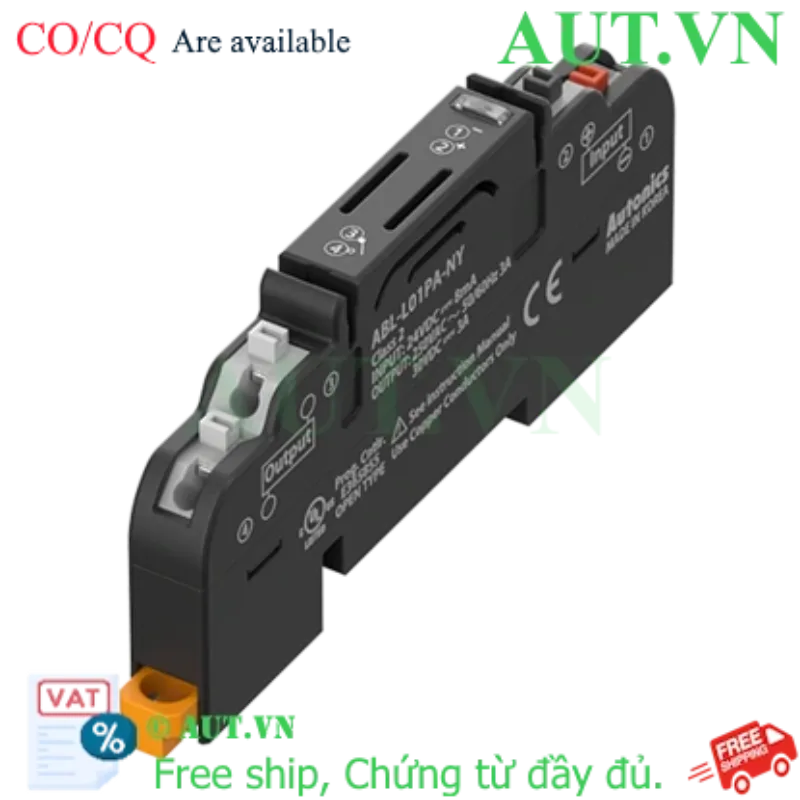

Cầu đấu dây Autonics ABL-L01TN-PY | Terminal Block Lắp Thanh Ray Chính Hãng
- **Mã sản phẩm:** ABL-L01TN-PY
- **Điện áp định mức:** 24VDC (±10%)
- **Dòng tải tối đa:** 250VAC 3A / 30VDC 3A
- **Tính năng:** Tích hợp đèn LED chỉ thị trạng thái màu xanh dương
- **Lắp đặt:** Thiết kế chuyên dụng cho thanh ray DIN (DIN Rail)
- **Ứng dụng:** Sử dụng kết hợp với Relay Takamisawa NYP24W-K
Giá cũ:
312.220 ₫
279.600 ₫
Giới thiệu về Cầu đấu dây Autonics ABL-L01TN-PY
Trong các hệ thống điều khiển tự động hóa, việc kết nối các linh kiện như Relay một cách chắc chắn và thẩm mỹ là cực kỳ quan trọng. Cầu đấu dây Autonics ABL-L01TN-PY là giải pháp chuyên dụng để lắp đặt và kết nối các dòng relay, giúp tối ưu hóa không gian tủ điện và đảm bảo tín hiệu truyền dẫn ổn định nhất. Sản phẩm được thiết kế để hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
Điểm nổi bật của sản phẩm
- Chỉ thị trực quan: Tích hợp đèn LED màu xanh dương giúp người vận hành dễ dàng kiểm tra trạng thái hoạt động của thiết bị ngay lập tức.
- Thiết kế tối ưu: Kiểu dáng nhỏ gọn, dễ dàng lắp đặt trên thanh ray DIN, giúp tiết kiệm diện tích trong tủ điện điều khiển.
- Kết nối an toàn: Sử dụng chất liệu Polyamide 66 cao cấp, khả năng cách điện cực tốt và chịu nhiệt cao.
- Độ bền cao: Đạt tiêu chuẩn bảo vệ IP20, đảm bảo an toàn trong quá trình vận hành lâu dài.
Lợi ích khi sử dụng Autonics ABL-L01TN-PY
Việc sử dụng cầu đấu dây chính hãng từ Autonics giúp khách hàng tránh được các rủi ro về chập cháy do tiếp xúc kém. Sản phẩm giúp rút ngắn thời gian lắp đặt, dễ dàng bảo trì, thay thế và đặc biệt là nâng cao độ tin cậy cho hệ thống điều khiển điện của bạn. Đây là linh kiện không thể thiếu cho các kỹ sư thiết kế tủ điện chuyên nghiệp.
Thông số kỹ thuật chi tiết
Bảng thông số kỹ thuật Autonics ABL-L01TN-PY| Thông số | Giá trị chi tiết |
|---|
| Điện áp định mức | 24VDC ±10% |
| Điện áp và dòng tải định mức | 250VAC~ 50/60Hz 3A, 30VDC 3A |
| Dòng tiêu thụ | ≤ 8mA |
| Relay tương thích | NYP24W-K (Takamisawa/Fujitsu) |
| Số tiếp điểm relay | 1 tiếp điểm |
| Loại terminal | Bắt vít (Screw type) |
| Khoảng cách giữa các terminal | 9.0mm |
| Bộ chỉ thị trạng thái | LED xanh dương |
| Dây dẫn phù hợp (Lõi đặc) | Ø0.6 ~ Ø1.25mm (tối đa 60℃) |
| Dây dẫn phù hợp (Nhiều lõi) | AWG22-16 (0.3 ~ 1.25mm²) (tối đa 60℃) |
| Điện trở cách điện | ≥ 1,000 MΩ (500 VDC @ megger) |
| Độ bền điện môi (Giữa các tiếp điểm cuộn) | 3,000VAC 50/60Hz (trong 1 phút) |
| Độ bền điện môi (Giữa các tiếp điểm tương tự) | 750VAC 50/60Hz (trong 1 phút) |
| Nhiệt độ môi trường hoạt động | -15 đến 55℃ |
| Chất liệu | Terminal: Polyamide 66; Dẫn điện: Đồng thau; Vỏ: PPS |
| Cấp bảo vệ | IP20 (Tiêu chuẩn IEC) |
* Lưu ý: Để bảo vệ tải, khuyến khích sử dụng tải quy nạp. Khi dùng dây nhiều lõi, nên sử dụng đầu cốt (terminal ferrule) để đảm bảo kết nối tốt nhất.
Hướng dẫn sử dụng và ứng dụng
Ứng dụng: Sản phẩm được sử dụng rộng rãi trong các tủ điều khiển máy móc, hệ thống tự động hóa công nghiệp, các trạm điều khiển trung tâm yêu cầu độ chính xác và ổn định cao.
Hướng dẫn lắp đặt:
1. Gắn thanh ray DIN vào vị trí mong muốn trong tủ điện.
2. Lắp thiết bị ABL-L01TN-PY lên thanh ray.
3. Kết nối dây dẫn vào các terminal theo sơ đồ đấu nối của relay tương ứng (đặc biệt là dòng NYP24W-K).
4. Kiểm tra đèn LED xanh dương để xác nhận nguồn đã được cấp.
