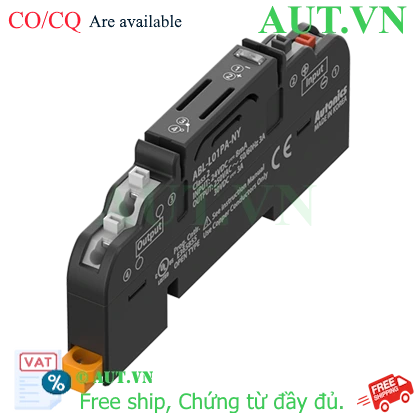

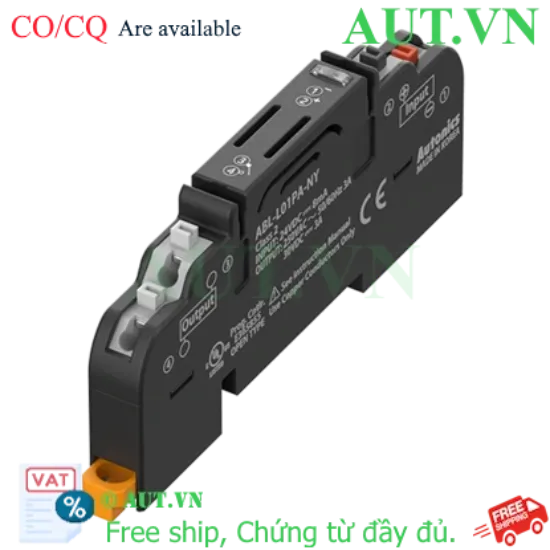

Cầu đấu dây Autonics ABL-L01PA-PN - Terminal Block cho Relay Panasonic

Điện áp định mức: 24VDC ±10%
Dòng tải định mức: 250VAC (3A), 30VDC (3A)
Tương thích hoàn hảo với Relay Panasonic PAN3124
Thiết kế lắp đặt nhanh trên thanh ray DIN, loại không bắt vít tiện lợi
Tích hợp đèn LED xanh dương báo trạng thái hoạt động
Cấp bảo vệ IP20 tiêu chuẩn IEC

nhà chế tạo: Autonics

SKU: ABL-L01PA-PN

Tải xuống mẫu

Giá cũ: 247.900 ₫

Giá bán: 222.000 ₫

Số lượng:

Giới thiệu về Cầu đấu dây Autonics ABL-L01PA-PN

Cầu đấu dây Autonics ABL-L01PA-PN là giải pháp kết nối chuyên dụng, được thiết kế để tối ưu hóa việc lắp đặt và vận hành các hệ thống Relay trong công nghiệp. Sản phẩm đóng vai trò là trung gian kết nối giữa nguồn cấp và relay, giúp hệ thống điện trở nên gọn gàng, an toàn và chuyên nghiệp hơn. Với thiết kế thông minh, đây là linh kiện không thể thiếu trong các tủ điện điều khiển hiện đại.

Điểm nổi bật của sản phẩm

Kết nối nhanh chóng: Sử dụng loại terminal không cần bắt vít, giúp tiết kiệm tối đa thời gian lắp đặt và bảo trì.
Chỉ thị trực quan: Tích hợp đèn LED màu xanh dương cho phép người vận hành kiểm tra trạng thái hoạt động của thiết bị ngay lập tức.
Độ bền cao: Chế tạo từ vật liệu Polyamide 66 và Poly Phenylene Sulfide cao cấp, chịu nhiệt và cách điện tuyệt vời.
Thiết kế nhỏ gọn: Dễ dàng lắp đặt trên thanh ray DIN, tối ưu không gian trong tủ điện.

Lợi ích khi sử dụng Autonics ABL-L01PA-PN

Tăng tính an toàn: Đảm bảo các kết nối điện luôn ổn định, giảm thiểu rủi ro chập cháy do lỏng đầu nối.
Tối ưu chi phí: Giảm thiểu thời gian thi công và chi phí nhân công nhờ cơ chế đấu nối nhanh.
Tính tương thích cao: Được thiết kế đặc biệt để hoạt động đồng bộ với các dòng Relay của Panasonic, đảm bảo hiệu suất làm việc cao nhất.

Thông số kỹ thuật chi tiết

Bảng thông số kỹ thuật Autonics ABL-L01PA-PN
Điện áp định mức	24VDC ±10%
Điện áp và dòng tải định mức	250VAC~ 50/60Hz 3A, 30VDC 3A
Dòng tiêu thụ	≤ 8mA
Relay tương thích	APAN3124 [MATSUSHITA/Panasonic]
Số tiếp điểm relay	1 điểm
Loại đầu nối (Terminal)	Không bắt vít (Screwless)
Khoảng cách giữa các đầu nối	9.0mm
Bộ chỉ thị	LED xanh dương (Báo trạng thái hoạt động)
Dây dẫn áp dụng (Lõi đặc)	Ø0.6 ~ Ø1.25mm (tối đa 60℃)
Dây dẫn áp dụng (Nhiều lõi)	AWG22-16 (0.3 ~ 1.25mm²) (tối đa 60℃)
Điện trở cách điện	≥ 1,000 MΩ (500 VDC megger)
Độ bền điện môi (Cuộn dây)	3,000VAC 50/60Hz trong 1 phút
Độ bền điện môi (Tiếp điểm)	1,000VAC 50/60Hz trong 1 phút
Nhiệt độ môi trường	-15 đến 55℃ (Bảo quản: -25 đến 65℃)
Độ ẩm môi trường	35 đến 85%RH
Chất liệu	Terminal: Polyamide 66; Thanh dẫn: Đồng thau; Vỏ: Poly Phenylene Sulfide
Cấp bảo vệ	IP20 (Tiêu chuẩn IEC)
Trọng lượng	Xấp xỉ 21g

Hướng dẫn sử dụng và Ứng dụng

Ứng dụng: Sản phẩm được ứng dụng rộng rãi trong các hệ thống điều khiển tự động hóa, tủ điện máy móc công nghiệp, đặc biệt khi kết hợp với các dòng Relay của Panasonic.

Hướng dẫn lắp đặt:

Gắn cầu đấu lên thanh ray DIN trong tủ điện.
Sử dụng dây dẫn phù hợp (AWG22-16 hoặc dây lõi đặc tương ứng) để kết nối.
Đảm bảo nguồn cấp tuân thủ đúng định mức 24VDC để tránh hư hỏng.

Lưu ý: Khi sử dụng dây nhiều lõi, vui lòng sử dụng các đầu cốt (terminal ferrule) để đảm bảo kết nối tốt nhất.
