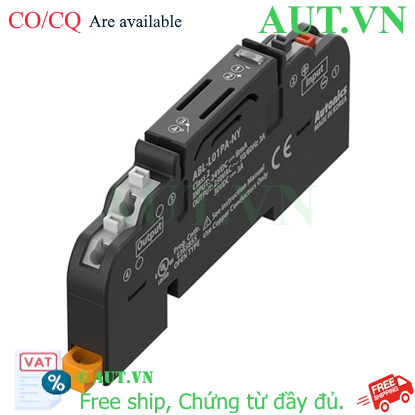

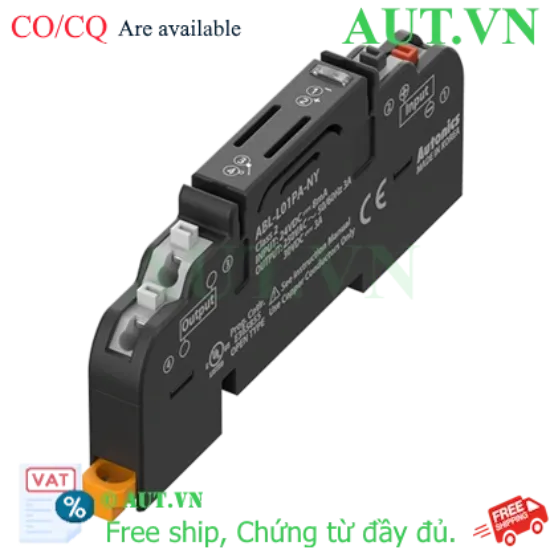

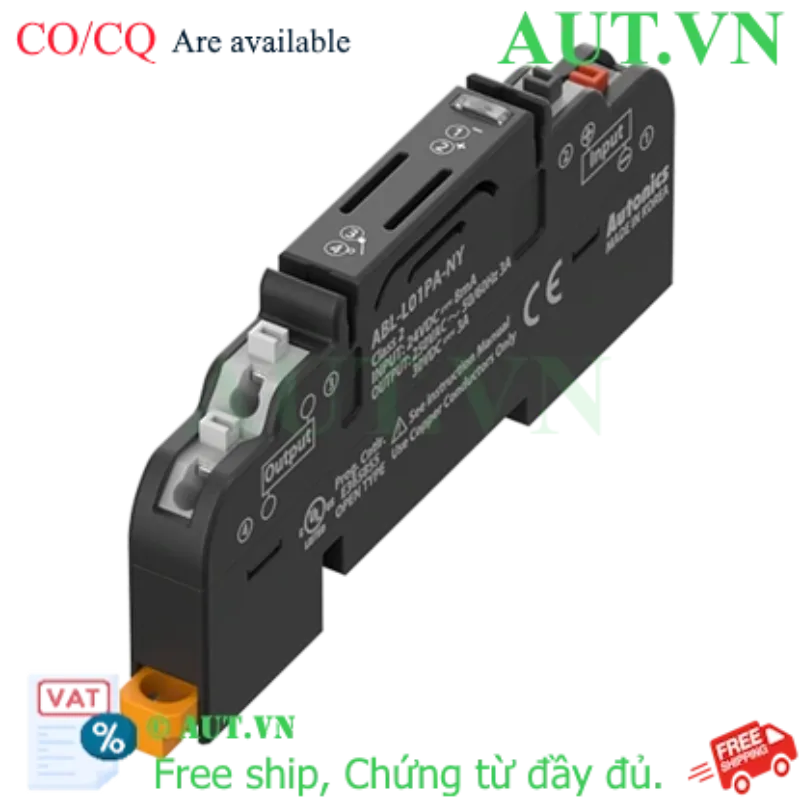

Cầu Đấu Relay Autonics ABL-L01TN-NN | 24VDC, 3A, Lắp Thanh Ray DIN

Điện áp định mức: 24VDC ±10%
Khả năng chịu tải: 250VAC 3A / 30VDC 3A
Thiết kế: Lắp thanh ray DIN, tiết kiệm không gian tủ điện
Đặc điểm: Tích hợp LED chỉ thị trạng thái, tiêu chuẩn bảo vệ IP20
Kết nối: Loại terminal không bắt vít (Push-in), lắp đặt nhanh chóng

nhà chế tạo: Autonics

SKU: ABL-L01TN-NN

Tải xuống mẫu

Giá cũ: 285.420 ₫

Giá bán: 255.600 ₫

Số lượng:

Cầu Đấu Relay Autonics ABL-L01TN-NN – Giải Pháp Kết Nối Công Nghiệp Tin Cậy

Cầu đấu Relay Autonics ABL-L01TN-NN không chỉ đơn thuần là một cầu đấu dây mà là một module rơle trung gian kết hợp với terminal block. Sản phẩm được thiết kế để tối ưu hóa việc kết nối giữa các thiết bị điều khiển (như PLC) và tải công suất lớn hơn, giúp bảo vệ thiết bị điều khiển và đơn giản hóa hệ thống dây dẫn trong tủ điện công nghiệp.

Điểm Nổi Bật Của Sản Phẩm

Tối ưu không gian: Thiết kế siêu nhỏ gọn, lắp đặt dễ dàng trên thanh ray DIN tiêu chuẩn, giúp tủ điện gọn gàng và chuyên nghiệp hơn.
Lắp đặt nhanh: Sử dụng công nghệ terminal không bắt vít, giảm thời gian thi công và hạn chế sai sót do lỏng vít.
Hoạt động ổn định: Sử dụng relay chất lượng cao từ TAKAMISAWA (Fujitsu), đảm bảo độ bền và tuổi thọ vận hành dài lâu.
Giám sát dễ dàng: Tích hợp LED chỉ thị màu xanh dương giúp kỹ thuật viên nhận biết trạng thái hoạt động của relay ngay lập tức.

Lợi Ích Khi Sử Dụng ABL-L01TN-NN

Bảo vệ PLC: Cách ly điện áp giữa ngõ ra PLC và tải, tránh hư hỏng PLC khi xảy ra sự cố ngắn mạch hoặc quá tải ở phía tải.
Giảm chi phí bảo trì: Khi relay hỏng, bạn chỉ cần thay thế module relay mà không cần phải đấu nối lại toàn bộ hệ thống dây.
Tăng độ an toàn: Tiêu chuẩn bảo vệ IP20 và vật liệu chống cháy (Polyamide 66, Poly phenylene sulfide) đảm bảo an toàn tuyệt đối cho hệ thống.

Hướng Dẫn Sử Dụng & Lắp Đặt

Lắp đặt: Gắn thiết bị lên thanh ray DIN bằng cách nhấn nhẹ phần ngàm phía sau.
Đấu nối dây: Sử dụng dây lõi đặc (Ø0.6~Ø1.25mm) hoặc dây nhiều lõi (AWG22-16). Lưu ý: Khi dùng dây nhiều lõi, bắt buộc sử dụng đầu cốt (ferrule) để đảm bảo tiếp xúc tốt nhất.
Cấp nguồn: Cấp nguồn 24VDC vào cuộn dây để kích hoạt relay.
Kiểm tra: Quan sát LED chỉ thị để xác nhận thiết bị đang hoạt động.

Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật Autonics ABL-L01TN-NN
Điện áp định mức	24VDC ±10%
Điện áp & Dòng tải định mức	250VAC~ 50/60Hz 3A, 30VDC 3A
Dòng tiêu thụ	≤ 8mA
Model Relay sử dụng	NYP24W-K [TAKAMISAWA (Fujitsu)]
Số tiếp điểm relay	1 điểm (1 Pole)
Loại Terminal	Không bắt vít (Push-in Terminal)
Khoảng cách Terminal	9.0mm (giữa 2 thiết bị)
Chỉ thị trạng thái	LED xanh dương
Tiết diện dây áp dụng	Lõi đặc: Ø0.6~Ø1.25mm \| Nhiều lõi: AWG22-16 (0.3~1.25mm²)
Điện trở cách điện	≥ 1,000 MΩ (500 VDC megger)
Độ bền điện môi	3,000VAC 50/60Hz (1 phút)
Nhiệt độ vận hành	-15 đến 55℃ (Bảo quản: -25 đến 65℃)
Chất liệu vỏ	Polyamide 66, Brass, Poly phenylene sulfide
Tiêu chuẩn bảo vệ	IP20 (IEC Standard)
Trọng lượng	Xấp xỉ 21g (thiết bị)

Ứng Dụng & Sản Phẩm Sử Dụng Kèm

Ứng dụng: Sử dụng rộng rãi trong các tủ điều khiển PLC, hệ thống tự động hóa nhà máy, điều khiển động cơ, đèn báo và các thiết bị ngoại vi trong công nghiệp.

Sản phẩm sử dụng kèm: - Thanh ray DIN (DIN Rail 35mm).
- Bộ nguồn switching 24VDC Autonics.
- PLC Siemens, Mitsubishi, Omron...
- Đầu cốt Ferrule cho dây nhiều lõi.

Nguồn tham khảo: Autonics Official Website
