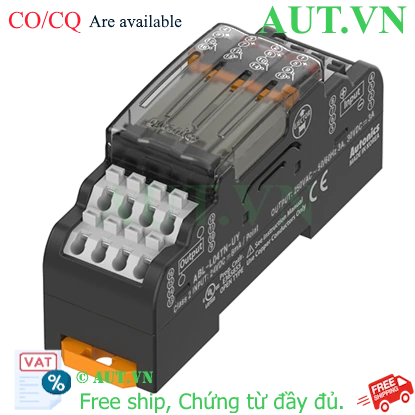

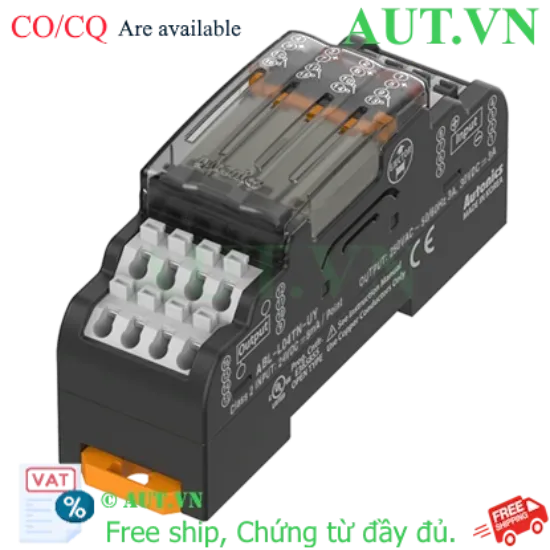

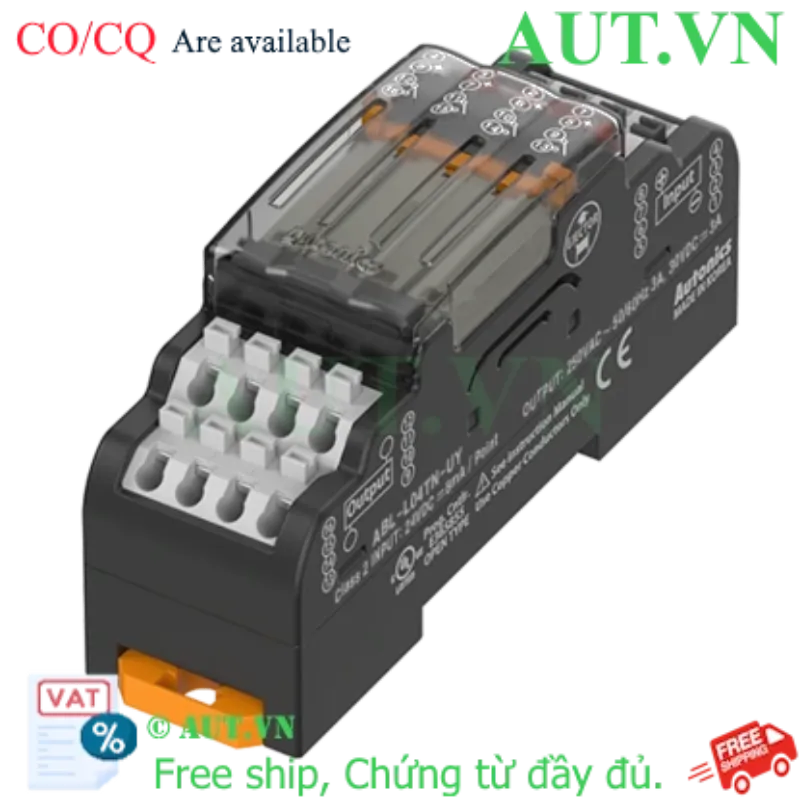

Đế Relay Autonics ABL-L04TN-UN (4 Tiếp Điểm, 24VDC, Push-in) - Chính Hãng AUT VN
- Model: ABL-L04TN-UN
- Số tiếp điểm: 4 điểm (4 poles)
- Điện áp định mức: 24VDC
- Dòng tải định mức: 3A (250VAC/30VDC)
- Loại terminal: Không bắt vít (Push-in) giúp đấu nối nhanh
- Lắp đặt: Tương thích thanh ray DIN
Giá cũ:
1.143.020 ₫
1.023.600 ₫
Đế Relay Autonics ABL-L04TN-UN: Giải Pháp Kết Nối Công Nghiệp Tối Ưu
Đế Relay (Relay Interface) Autonics ABL-L04TN-UN là thiết bị trung gian chuyên dụng dùng để lắp đặt và kết nối các relay trong tủ điện công nghiệp. Với thiết kế hiện đại, sản phẩm giúp đơn giản hóa quá trình đấu nối, bảo vệ relay và dễ dàng thay thế, bảo trì hệ thống mà không cần can thiệp sâu vào dây dẫn.
Điểm Nổi Bật Của Sản Phẩm
- Công nghệ Push-in (Không bắt vít): Giảm thiểu thời gian lắp đặt, loại bỏ rủi ro lỏng vít do rung động trong môi trường công nghiệp.
- Tích hợp LED chỉ thị: Đèn LED xanh dương hiển thị trạng thái hoạt động rõ ràng, giúp kỹ thuật viên chẩn đoán lỗi nhanh chóng.
- Thiết kế nhỏ gọn: Tối ưu hóa không gian trong tủ điện, lắp đặt dễ dàng trên thanh ray DIN tiêu chuẩn.
- Độ bền cao: Vỏ làm từ Poly Phenylene Sulfide và Polyamide 66 chịu nhiệt, cách điện an toàn theo tiêu chuẩn IP20.
Lợi Ích Khi Sử Dụng ABL-L04TN-UN
- Tiết kiệm thời gian: Tốc độ đấu nối dây cực nhanh nhờ cơ chế lò xo Push-in.
- Độ tin cậy tuyệt đối: Đảm bảo tiếp xúc điện ổn định, giảm thiểu sự cố chập cháy hoặc mất tín hiệu.
- Quản lý hệ thống khoa học: Việc phân chia 4 tiếp điểm rõ ràng giúp sơ đồ mạch điện trở nên trực quan và dễ quản lý hơn.
Hướng Dẫn Sử Dụng & Ứng Dụng
Ứng dụng: Sản phẩm được sử dụng rộng rãi trong các tủ điều khiển PLC, hệ thống tự động hóa nhà máy, điều khiển máy móc công nghiệp và các bảng mạch phân phối điện.
Hướng dẫn lắp đặt:
1. Gắn đế ABL-L04TN-UN lên thanh ray DIN.
2. Đưa dây dẫn vào các terminal (không cần dùng tua vít cho loại Push-in).
3. Cắm Relay tương thích (Ví dụ: NYP24W-K) vào đế để hoàn tất mạch điều khiển.
Thông Số Kỹ Thuật Chi Tiết
Thông số kỹ thuật ABL-L04TN-UN
| Điện áp định mức |
24VDC ±10% |
| Điện áp và dòng tải định mức |
250VAC~ 50/60Hz 3A, 30VDC 3A |
| Dòng tiêu thụ |
≤ 8mA |
| Relay áp dụng |
NYP24W-K [TAKAMISAWA (Fujitsu)] |
| Số tiếp điểm relay |
4 điểm |
| Loại terminal |
Không bắt vít (Push-in) |
| Khoảng cách terminal |
5.0mm |
| Chỉ thị hoạt động |
LED xanh dương |
| Tiết diện dây áp dụng |
Dây lõi đặc: Ø0.6~Ø1.25mm | Dây nhiều lõi: AWG22-16 (0.3~1.25mm²) |
| Điện trở cách điện |
≥ 1,000 MΩ (500 VDC megger) |
| Độ bền điện môi |
Giữa tiếp điểm-cuộn dây: 3,000VAC | Giữa các tiếp điểm: 750VAC (1 phút) |
| Nhiệt độ vận hành |
-15 đến 55℃ (Bảo quản: -25 đến 65℃) |
| Tiêu chuẩn bảo vệ |
IP20 (IEC) |
Sản phẩm sử dụng chung với: Relay NYP24W-K để tạo thành bộ điều khiển hoàn chỉnh.
Nguồn tham khảo: Autonics Official Website
