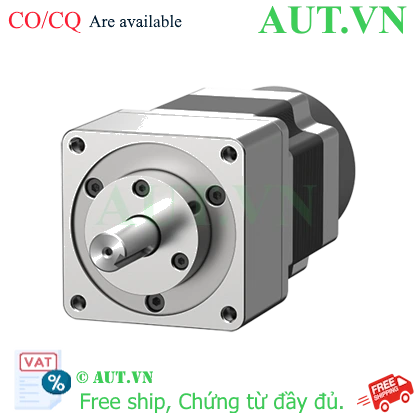

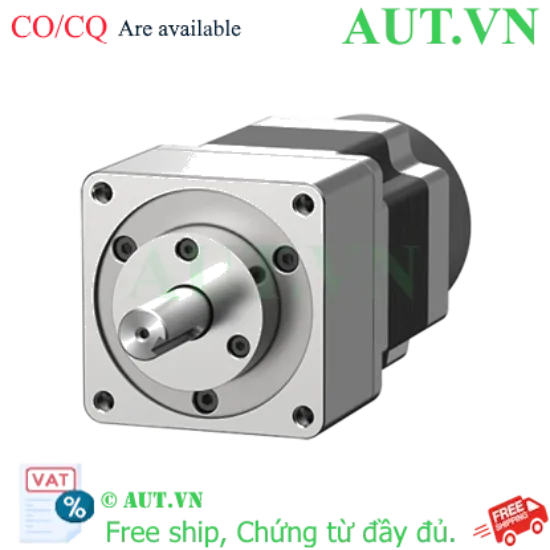

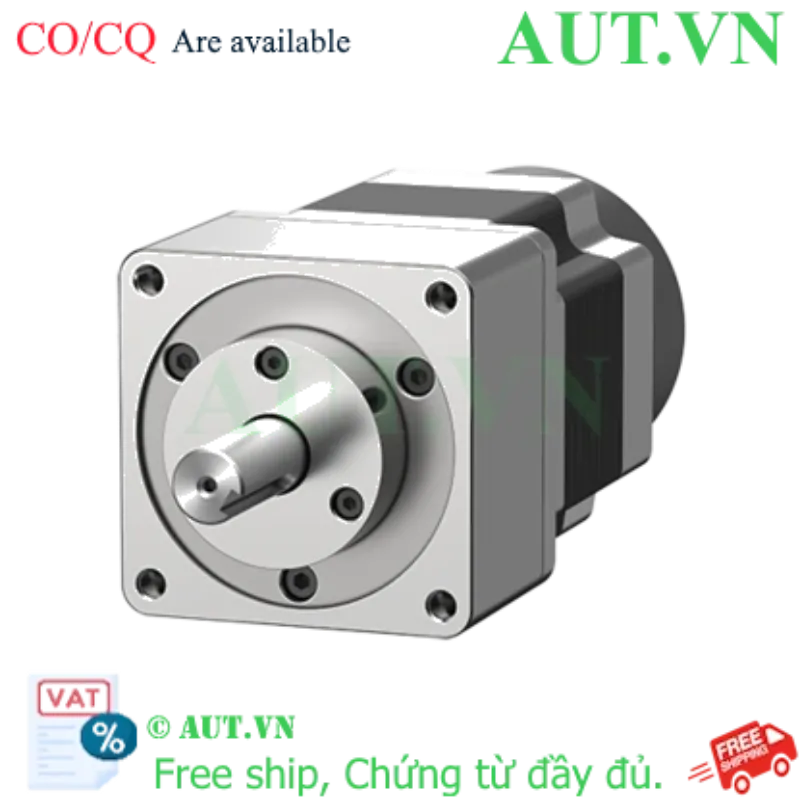

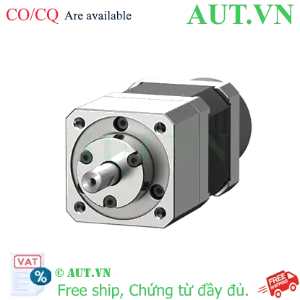

Giới thiệu về Động cơ bước 5 pha Autonics A40K-M566-GB7.2
Động cơ bước 5 pha Autonics A40K-M566-GB7.2 là giải pháp truyền động chính xác cao, được thiết kế đặc biệt cho các ứng dụng công nghiệp đòi hỏi sự khắt khe về vị trí và an toàn. Khác với các dòng 2 pha thông thường, dòng 5 pha của Autonics mang lại độ mượt mà hơn, giảm rung động và tăng cường mô-men xoắn giữ. Đặc biệt, phiên bản này được trang bị hộp số giảm tốc tỷ lệ 1:7.2 và phanh điện từ, giúp thiết bị giữ nguyên vị trí ngay cả khi ngắt nguồn điện, đảm bảo an toàn cho hệ thống và sản phẩm.
Điểm nổi bật của sản phẩm
- Độ phân giải cao: Với 5 pha, động cơ giảm thiểu hiện tượng cộng hưởng, giúp chuyển động êm ái hơn.
- Tăng cường lực kéo: Tỷ số truyền 1:7.2 cho phép nâng cao mô-men xoắn đầu ra, phù hợp cho các tải trọng nặng.
- An toàn tuyệt đối: Phanh điện từ loại B (tự động khóa khi tắt nguồn) ngăn chặn tình trạng rơi tải hoặc trôi vị trí.
- Tiêu chuẩn bảo vệ IP30: Chống bụi bẩn cơ bản, phù hợp cho môi trường tủ điện công nghiệp.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật Autonics A40K-M566-GB7.2 |
| Góc bước cơ bản (Đủ bước/Nửa bước) | 0.1º / 0.05º |
| Mô-men xoắn cho phép tối đa | 40 kgf.cm |
| Mô-men quán tính bộ phận quay | 280 g·cm² |
| Trở kháng cuộn dây | 1.1 Ω |
| Dòng điện định mức | 1.4A / Pha |
| Tỷ lệ truyền bánh răng | 1:7.2 |
| Chiều dài động cơ | 121 mm |
| Loại trục | Trục đơn |
| Kết nối dây | Đầu nối Ngũ giác |
| Cấu trúc bảo vệ | IP30 |
| Dải tốc độ cho phép | 0 đến 250 rpm |
| Sai số vị trí tuyệt đối / Chuyển động thất thoát | ±20' (0.33˚) |
| Điện áp kích hoạt phanh | 24VDC ±10% (Không phân cực) |
| Dòng kích hoạt phanh | 0.33A |
| Mô-men xoắn ma sát tĩnh của phanh | Min. 8 kgf.cm |
| Loại phanh | Loại B (Hút nhả, Ngắt khóa) |
| Thời gian hoạt động/nhả phanh | Max. 20ms / 25ms |
| Trọng lượng thiết bị | Xấp xỉ 1.57 kg |
Lợi ích khi sử dụng A40K-M566-GB7.2
- Tối ưu hóa độ chính xác: Giảm thiểu sai số trong các tác vụ định vị lặp lại.
- Tiết kiệm năng lượng: Phanh điện từ chỉ tiêu thụ điện khi cần nhả phanh, giúp giảm chi phí vận hành.
- Độ bền công nghiệp: Linh kiện từ Autonics nổi tiếng với tuổi thọ cao và khả năng vận hành ổn định trong môi trường khắc nghiệt.
Hướng dẫn sử dụng và lắp đặt
- Kiểm tra kết nối: Đảm bảo nguồn cấp cho động cơ và nguồn 24VDC cho phanh điện từ là chính xác.
- Kết nối Driver: Sử dụng Driver điều khiển động cơ bước 5 pha tương thích của Autonics để đạt hiệu suất tốt nhất.
- Cài đặt phanh: Kết nối dây phanh vào relay điều khiển. Khi cấp điện 24V, phanh nhả để động cơ quay; khi ngắt điện, phanh tự động khóa trục.
- Vận hành thử: Chạy ở tốc độ thấp để kiểm tra hướng quay và độ rơ của bánh răng trước khi chạy tải thực tế.
Sản phẩm sử dụng chung
Để hệ thống vận hành đồng bộ, bạn nên kết hợp với:
- Driver điều khiển bước 5 pha Autonics: Để điều phối xung và dòng điện.
- Bộ nguồn DC 24V: Cấp nguồn cho phanh điện từ và mạch điều khiển.
- Khớp nối linh hoạt (Coupling): Kết nối trục động cơ với trục tải để giảm rung.
Ứng dụng thực tế
Động cơ bước Autonics A40K-M566-GB7.2 được ứng dụng rộng rãi trong:
- Máy đóng gói tự động: Định vị chính xác vị trí màng phim.
- Cánh tay Robot công nghiệp: Điều khiển khớp quay cần độ chính xác cao và giữ vị trí khi dừng.
- Thiết bị y tế: Các máy phân tích, máy xét nghiệm tự động.
- Máy CNC mini: Điều khiển trục Z (trục đứng) nơi cần phanh để tránh rơi trục khi mất điện.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi nên chọn động cơ 5 pha thay vì 2 pha?
Động cơ 5 pha có độ phân giải cao hơn, rung động thấp hơn và mô-men xoắn mượt mà hơn, đặc biệt ở tốc độ thấp.
2. Tỷ số truyền 1:7.2 có tác dụng gì?
Nó giúp giảm tốc độ quay của trục ra nhưng làm tăng đáng kể mô-men xoắn, giúp động cơ kéo được tải nặng hơn.
3. Phanh điện từ loại B hoạt động như thế nào?
Loại B là phanh "Fail-safe". Khi có điện 24V, phanh nhả ra. Khi mất điện, lò xo sẽ tự động khóa trục động cơ lại.
4. Tôi có thể dùng nguồn AC cho phanh không?
Không, phanh điện từ của model này yêu cầu nguồn 24VDC.
5. Sản phẩm này có chống nước không?
Sản phẩm đạt chuẩn IP30, tức là chống vật thể rắn >2.5mm, không chống nước. Bạn cần lắp trong tủ điện.
6. Làm sao để biết động cơ đang bị quá tải?
Bạn có thể theo dõi dòng điện qua Driver, nếu dòng vượt mức 1.4A/pha liên tục, động cơ sẽ nóng lên nhanh chóng.
7. Thời gian phản hồi của phanh là bao lâu?
Thời gian nhả phanh tối đa là 25ms và đóng phanh tối đa là 20ms, rất nhanh cho các ứng dụng khẩn cấp.
8. AUT VN có cung cấp CO/CQ không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng từ Autonics Vina cho mọi sản phẩm.
9. Chính sách bảo hành của sản phẩm này như thế nào?
Sản phẩm được bảo hành chính hãng theo đúng chính sách của Autonics Việt Nam.
10. Tôi có thể thay thế động cơ này bằng loại không phanh được không?
Được, nếu ứng dụng của bạn không yêu cầu giữ tải khi mất điện, nhưng bạn cần thay đổi mã sản phẩm tương ứng.
