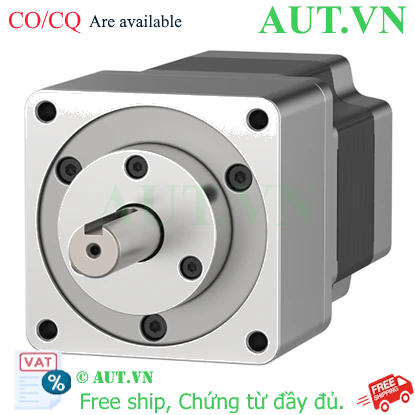

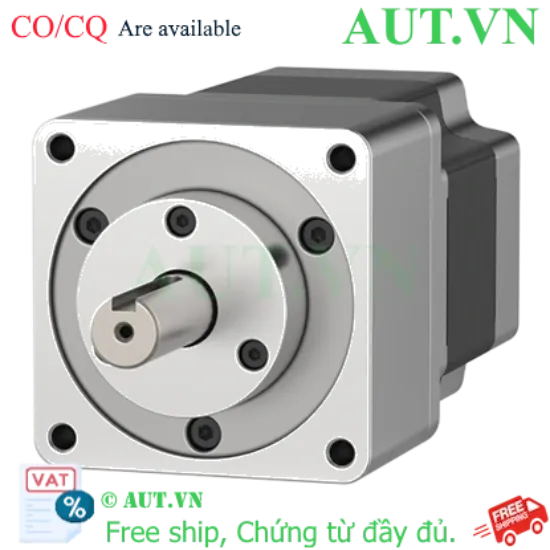

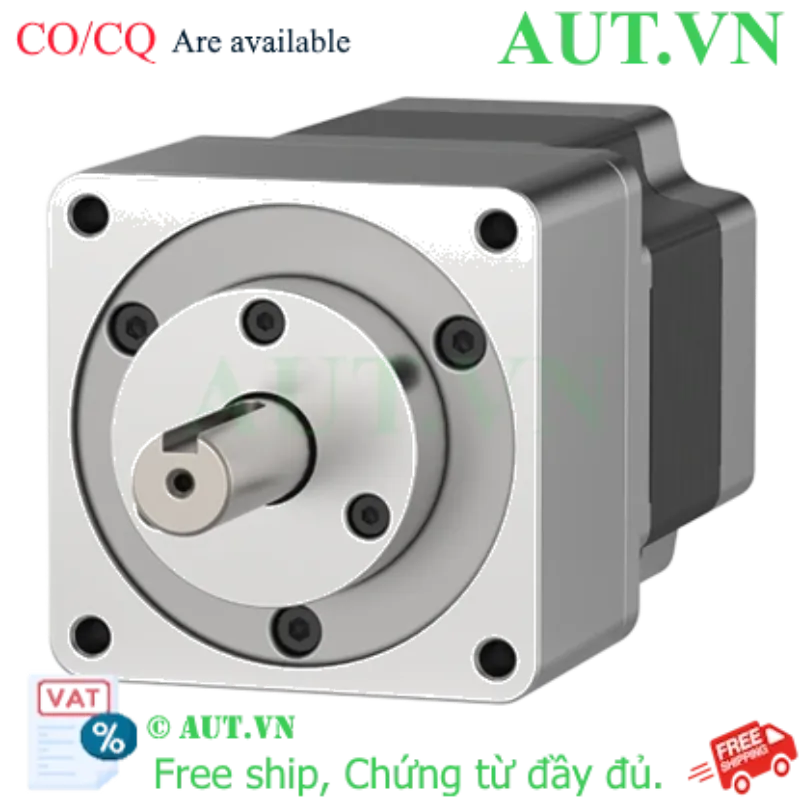

Động Cơ Bước 5 Pha Autonics A40K-M566-G7.2 (40kgf.cm, Giảm Tốc 1:7.2, Có Phanh)

Công nghệ 5 pha độc quyền: Vận hành siêu mượt, triệt tiêu rung chấn và hiện tượng bước hụt so với dòng 2 pha.
Mô-men xoắn cực đại: Nhờ hộp số giảm tốc 1:7.2, đạt lực kéo mạnh mẽ lên đến 40kgf.cm.
An toàn tuyệt đối: Tích hợp phanh điện từ (Electromagnetic Brake) giữ tải tức thì khi mất nguồn điện.
Độ chính xác vi mô: Góc bước siêu mịn 0.1°/0.05° giúp kiểm soát vị trí cực kỳ chuẩn xác.
Chính hãng AUT VN: Sản phẩm Autonics chuẩn quốc tế, đầy đủ chứng nhận CO/CQ.

nhà chế tạo: Autonics

SKU: A40K-M566-G7.2

Tải xuống mẫu

Giá cũ: 6.654.150 ₫

Giá bán: 5.323.320 ₫

Động cơ bước 5 pha Autonics A40K-M566-G7.2: Giải pháp truyền động chính xác và an toàn tuyệt đối

Trong các hệ thống tự động hóa đòi hỏi độ chính xác cao và yêu cầu khắt khe về an toàn (đặc biệt là các trục đứng - trục Z), động cơ bước 5 pha Autonics A40K-M566-G7.2 là lựa chọn tối ưu hàng đầu. Khác biệt hoàn toàn với các dòng động cơ 2 pha thông thường, công nghệ 5 pha của Autonics giúp triệt tiêu tối đa hiện tượng rung giật (cogging), mang lại chuyển động mượt mà và ổn định hơn. Sự kết hợp giữa hộp số giảm tốc 1:7.2 và hệ thống phanh điện từ biến sản phẩm này thành 'trái tim' bền bỉ cho các dòng máy công nghiệp tải nặng.

Điểm nổi bật vượt trội

Độ phân giải vị trí siêu mịn: Với góc bước chỉ 0.1° (đủ bước) và 0.05° (nửa bước), thiết bị cho phép kiểm soát vị trí ở mức vi mô, cực kỳ phù hợp cho máy CNC, máy in 3D công nghiệp và thiết bị y tế.
Sức mạnh từ hộp số tích hợp: Tỷ số truyền 1:7.2 không chỉ giúp nhân mô-men xoắn đầu ra lên tới 40kgf.cm mà còn tăng độ phân giải cơ khí, giúp giảm thiểu sai số do độ rơ (backlash).
Hệ thống phanh điện từ (Electromagnetic Brake): Đảm bảo an toàn cho hệ thống bằng cách khóa chặt trục động cơ ngay lập tức khi xảy ra sự cố mất điện, ngăn chặn tình trạng rơi tải gây hư hỏng máy móc và nguy hiểm cho người vận hành.
Vận hành bền bỉ: Thiết kế chuẩn công nghiệp, chịu được cường độ làm việc liên tục với độ tin cậy cực cao từ thương hiệu Autonics danh tiếng.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Autonics A40K-M566-G7.2
Model	A40K-M566-G7.2
Loại động cơ	Động cơ bước 5 pha (5-Phase Stepper Motor)
Góc bước (Full/Half step)	0.1º / 0.05º
Mô-men xoắn cực đại	40kgf.cm
Dòng điện định mức/pha	1.4A
Điện trở cuộn dây	1.1Ω
Tỷ số truyền (Gear Ratio)	1:7.2
Điện áp phanh điện từ	24VDC ±10%
Dòng kích hoạt phanh	0.33A
Thời gian đáp ứng phanh (On/Off)	Max. 20ms / 25ms
Cấp bảo vệ	IP30
Dải tốc độ vận hành	0 đến 250rpm
Trọng lượng	~ 1.3kg

Nguồn tham khảo: Autonics Official Website

Lợi ích khi đầu tư sản phẩm

Nâng cao chất lượng thành phẩm: Chuyển động êm ái giúp giảm thiểu rung chấn cơ khí, đảm bảo các chi tiết sản xuất ra có độ chính xác đồng nhất.
Tối ưu hóa không gian & chi phí: Thiết kế tích hợp sẵn hộp số và phanh giúp hệ thống gọn nhẹ hơn, giảm thiểu công đoạn lắp đặt và bảo trì các linh kiện rời.
Bảo vệ an toàn tuyệt đối: Phanh điện từ loại B đóng vai trò như một "chốt chặn an toàn", bảo vệ cả người vận hành lẫn máy móc khi có sự cố điện đột ngột.

Hướng dẫn lắp đặt và vận hành (How-to)

Chuẩn bị Driver: Sử dụng Driver chuyên dụng cho động cơ bước 5 pha (hỗ trợ dòng 1.4A) để đảm bảo tín hiệu xung chuẩn xác nhất.
Kết nối dây pha: Thực hiện đấu nối 5 dây pha theo đúng sơ đồ chân ngũ giác đặc trưng của Autonics để tránh tình trạng cháy cuộn dây do đấu nhầm.
Cấp nguồn phanh: Đấu nối một nguồn DC 24V riêng biệt cho hệ thống phanh điện từ để điều khiển việc nhả/khóa trục.
Cấu hình điều khiển: Thiết lập tín hiệu xung (Pulse) và chiều quay (Direction) thông qua bộ điều khiển PLC hoặc máy tính.
Kiểm tra tải: Chạy thử nghiệm ở tốc độ thấp để kiểm tra độ rơ bánh răng và độ nhạy của phanh khi ngắt nguồn.

Sản phẩm sử dụng kết hợp

Để đạt hiệu quả vận hành tối ưu, A40K-M566-G7.2 nên được kết hợp với:

Driver điều khiển bước 5 pha Autonics: Đảm bảo sự đồng bộ hoàn hảo về dòng điện và tín hiệu.
Bộ nguồn DC 24V: Cung cấp năng lượng ổn định cho hệ thống phanh.
Bộ điều khiển PLC (Mitsubishi, Siemens, Delta...): Để lập trình các kịch bản chuyển động phức tạp.
Khớp nối mềm (Coupling): Giúp giảm chấn và truyền động linh hoạt giữa trục động cơ và tải.

Ứng dụng thực tế (Application)

Máy đóng gói tự động: Kiểm soát chính xác vị trí màng phim và các khâu cắt bao bì.
Thiết bị y tế chính xác: Sử dụng trong máy phân tích mẫu hoặc robot định vị mẫu.
Máy CNC & Máy in 3D công nghiệp: Đặc biệt hiệu quả khi điều khiển trục Z (trục đứng) để chống rơi tải.
Hệ thống Pan-Tilt Camera: Quay quét góc nhìn mượt mà cho các camera giám sát cao cấp.

Câu hỏi thường gặp (FAQ)

1. Động cơ bước 5 pha có ưu điểm gì so với loại 2 pha?
Loại 5 pha có độ phân giải cao hơn, vận hành cực kỳ mượt mà và đặc biệt là giảm thiểu đáng kể hiện tượng rung chấn, giúp máy hoạt động êm ái hơn rất nhiều.

2. Tại sao tôi nên chọn phiên bản có tỷ số truyền 1:7.2?
Tỷ số truyền này giúp nhân mô-men xoắn lên cao, cho phép động cơ kéo được các tải nặng hơn mà vẫn giữ được độ chính xác cực cao.

3. Cơ chế hoạt động của phanh điện từ trên motor này là gì?
Đây là phanh loại B. Khi có nguồn điện 24V, phanh sẽ nhả để motor quay. Khi mất điện hoặc ngắt nguồn, phanh sẽ tự động đóng lại để khóa chặt trục ngay lập tức.

4. Tôi có thể dùng Driver 2 pha cho động cơ này không?
Không thể. Bạn bắt buộc phải sử dụng Driver hỗ trợ điều khiển 5 pha để động cơ có thể vận hành.

5. Sản phẩm có khả năng chống bụi, chống nước không?
Sản phẩm đạt chuẩn IP30, giúp chống các vật thể rắn lớn hơn 2.5mm, nhưng không có khả năng chống nước. Bạn nên lắp trong tủ điện bảo vệ.

6. Mô-men 40kgf.cm có đủ cho tải của tôi không?
Bạn nên tính toán tải trọng thực tế và chọn mô-men xoắn lớn hơn tải cần kéo khoảng 20-30% để đảm bảo hệ thống vận hành an toàn và bền bỉ.

7. Thời gian phản hồi của phanh có đủ nhanh để ngăn rơi tải không?
Hoàn toàn đủ. Thời gian phản hồi phanh cực nhanh (tối đa 25ms), đủ để giữ chặt trục ngay khi có sự cố mất điện.

8. AUT VN có cung cấp đầy đủ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ CO/CQ chính hãng từ Autonics cho mọi đơn hàng.

9. Chính sách bảo hành sản phẩm như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics Việt Nam khi quý khách mua hàng tại AUT VN.

10. Làm thế nào để kiểm tra cuộn dây động cơ có bị lỗi không?
Bạn có thể dùng đồng hồ VOM để đo điện trở các pha. Nếu các giá trị điện trở không đồng nhất theo catalog của hãng, có thể động cơ đã gặp lỗi.
