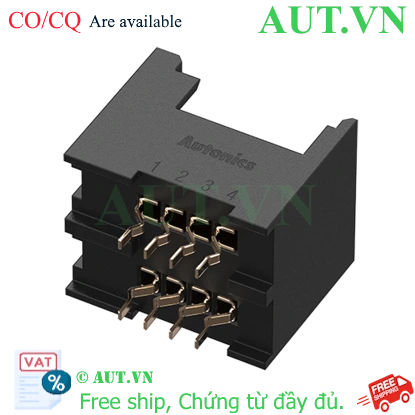

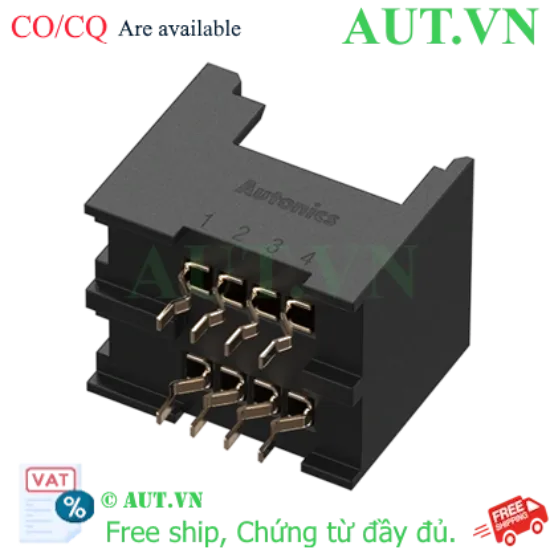

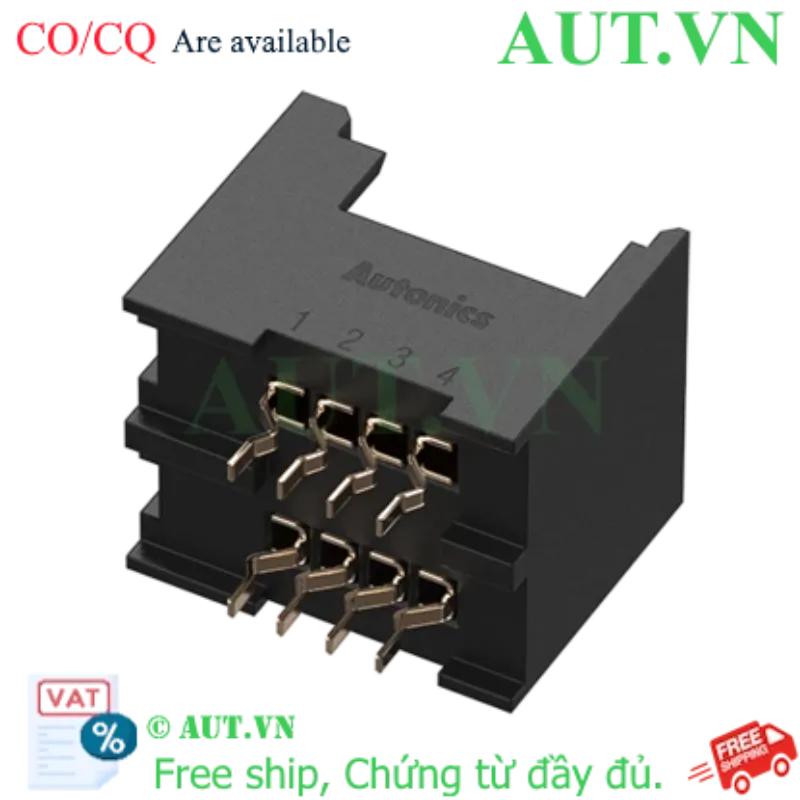

Khớp Nối Nhanh Autonics CNE-B204 | 4 Pin, 32VAC/DC, Chân Mạ Vàng Cao Cấp
- Thương hiệu: Autonics (Phân phối chính hãng bởi AUT VN)
- Cấu hình: 4 Pin (2 hàng kết nối) chuyên dụng cho cảm biến
- Thông số điện: Điện áp ≤32 VAC/VDC, dòng điện tối đa 3.0A
- Đặc tính kỹ thuật: Chân terminal mạ vàng 0.2μm, vỏ nhựa chống cháy UL94-V0
- Độ bền: Chịu lực kéo giữ tối thiểu 1.4 kgf, lắp đặt ổn định trên PCB
Giá cũ:
37.500 ₫
30.000 ₫
Khớp nối nhanh Autonics CNE-B204 - Giải pháp kết nối tín hiệu công nghiệp chuẩn xác
Trong các hệ thống tự động hóa hiện đại, sự ổn định của tín hiệu phụ thuộc rất lớn vào chất lượng các điểm tiếp xúc. Khớp nối nhanh Autonics CNE-B204 là dòng đầu nối (connector) cao cấp, được thiết kế chuyên dụng để tối ưu hóa việc kết nối giữa các cảm biến, thiết bị đo lường và bảng mạch điều khiển. Với cấu tạo 4 chân (4 pin) bền bỉ, sản phẩm này là lựa chọn hàng đầu để đảm bảo hệ thống vận hành liên tục, không gián đoạn.
Điểm nổi bật vượt trội
- Khả năng dẫn điện tối ưu: Các chân terminal được mạ vàng lớp 0.2μm, giúp giảm điện trở tiếp xúc, chống oxy hóa và duy trì tín hiệu ổn định trong môi trường công nghiệp khắc nghiệt.
- Vật liệu an toàn, chống cháy: Thân sản phẩm làm từ nhựa PC/ABS đạt tiêu chuẩn chống cháy UL94-V0, đảm bảo an toàn tuyệt đối cho hệ thống điện.
- Thiết kế nhỏ gọn & chuẩn xác: Cấu trúc 2 hàng 4 chân giúp tiết kiệm diện tích trên bo mạch PCB, phù hợp với các thiết bị có không gian lắp đặt hạn chế.
- Độ bền cơ học cao: Chịu được lực cắm và lực rút tiêu chuẩn, đảm bảo không làm biến dạng chân kết nối sau nhiều lần thao tác.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Mã sản phẩm | CNE-B204 |
| Số chân kết nối | 4 chân (2 hàng) |
| Điện áp định mức | ≤ 32 VAC/VDC |
| Dòng điện định mức | Tối đa 3.0A |
| Chất liệu thân | Nhựa PC/ABS (Chuẩn chống cháy UL94-V0) |
| Lớp mạ chân Terminal | Vàng (Gold plating) 0.2μm |
| Lực kéo giữ (Retention Force) | Tối thiểu 1.4 kgf |
| Lực cắm (Insertion Force) | Tối đa 1.96N/pin |
| Lực rút (Extraction Force) | Tối thiểu 0.49N/pin |
| Độ dày PCB hỗ trợ | 1.0 mm đến 2.2 mm |
Lợi ích khi sử dụng Autonics CNE-B204
- Giảm thiểu thời gian dừng máy: Kết nối nhanh và chắc chắn giúp hạn chế các lỗi mất tín hiệu do lỏng chân cắm.
- Tối ưu chi phí bảo trì: Độ bền vật liệu cao giúp kéo dài tuổi thọ linh kiện, giảm tần suất thay thế.
- Dễ dàng lắp đặt và thay thế: Thiết kế chuẩn hóa giúp kỹ thuật viên thao tác nhanh chóng, chính xác.
Hướng dẫn sử dụng (How-to)
- Kiểm tra: Đảm bảo bo mạch PCB và dây cáp tương thích với thông số 4 pin và điện áp ≤32V.
- Định vị: Căn chỉnh đúng hướng của khớp nối CNE-B204 với các lỗ trên mạch PCB.
- Lắp đặt: Ấn nhẹ nhàng và đều tay cho đến khi các chân cắm đã vào hết vị trí (lực cắm tối đa không quá 1.96N mỗi chân).
- Kiểm tra lại: Thực hiện kiểm tra độ chắc chắn bằng cách rung nhẹ đầu nối để đảm bảo không có sự lỏng lẻo.
Sản phẩm liên quan (isRelatedTo)
Để hệ thống vận hành hoàn hảo, khách hàng nên kết hợp Khớp nối Autonics CNE-B204 với:
- Các dòng cảm biến tiệm cận, cảm biến quang của Autonics.
- Dây cáp kết nối chuyên dụng cho cảm biến 4 dây.
- Bộ nguồn DC công nghiệp 12V/24V.
Ứng dụng thực tế (Application)
- Lắp đặt trong các tủ điều khiển tự động hóa (Control Panel).
- Kết nối cảm biến trong dây chuyền sản xuất thực phẩm, bao bì.
- Sử dụng trong các thiết bị đo lường chính xác trong phòng thí nghiệm.
- Ứng dụng trong hệ thống robot và máy CNC.
Câu hỏi thường gặp (FAQ)
Q1: Khớp nối CNE-B204 có dùng được cho điện AC 220V không?A: Không. Sản phẩm này chỉ chịu được điện áp tối đa là 32VAC/VDC. Việc dùng điện áp cao hơn sẽ gây cháy nổ linh kiện.
Q2: Sản phẩm có sẵn hàng tại AUT VN không?A: AUT VN luôn có sẵn hàng trong kho để đáp ứng nhu cầu cấp bách của khách hàng. Vui lòng liên hệ hotline để kiểm tra tồn kho thực tế.
Q3: Chân mạ vàng có tác dụng gì?A: Mạ vàng giúp tăng khả năng dẫn điện, chống ăn mòn và oxy hóa, cực kỳ quan trọng để duy trì tín hiệu ổn định lâu dài.
Q4: Tôi có thể mua lẻ 1 chiếc không?A: Có, AUT VN hỗ trợ bán lẻ linh kiện và bán sỉ cho các dự án với mức giá ưu đãi.
Q5: Sản phẩm có đầy đủ giấy tờ CO/CQ không?A: Có, tất cả sản phẩm Autonics tại AUT VN đều đi kèm đầy đủ chứng chỉ xuất xứ và chất lượng chính hãng.
Q6: Độ dày PCB tối đa mà CNE-B204 hỗ trợ là bao nhiêu?A: Sản phẩm hỗ trợ tốt nhất cho các bo mạch có độ dày từ 1.0mm đến 2.2mm.
Q7: CNE-B204 có dùng được cho các dòng cảm biến 2 chân không?A: Không, đây là loại 4 chân (4 pin). Bạn cần chọn đúng mã chân cắm tương ứng với cảm biến của mình.
Q8: Làm sao để phân biệt hàng chính hãng Autonics?A: Bạn nên mua tại các nhà phân phối uy tín như AUT VN, kiểm tra bao bì, tem nhãn và yêu cầu chứng từ CO/CQ đi kèm.
Q9: Lực kéo giữ 1.4kgf có ý nghĩa gì?A: Nó đảm bảo rằng khi có tác động lực nhẹ hoặc rung động trong máy móc, đầu nối vẫn bám chặt vào mạch, không bị tuột.
Q10: AUT VN có hỗ trợ giao hàng nhanh không?A: Có, chúng tôi hỗ trợ giao hàng hỏa tốc trong nội thành và gửi chuyển phát nhanh toàn quốc.
Nguồn tham khảo kỹ thuật: Autonics Official Website.
