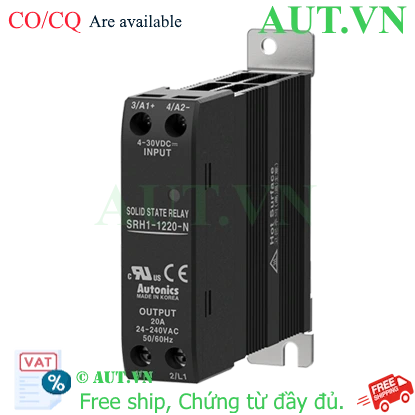

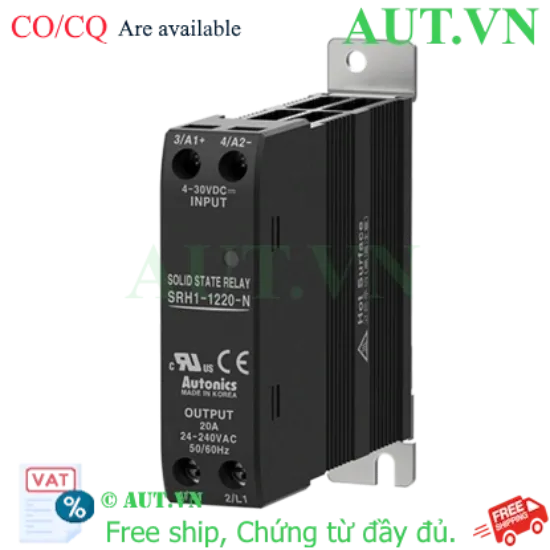

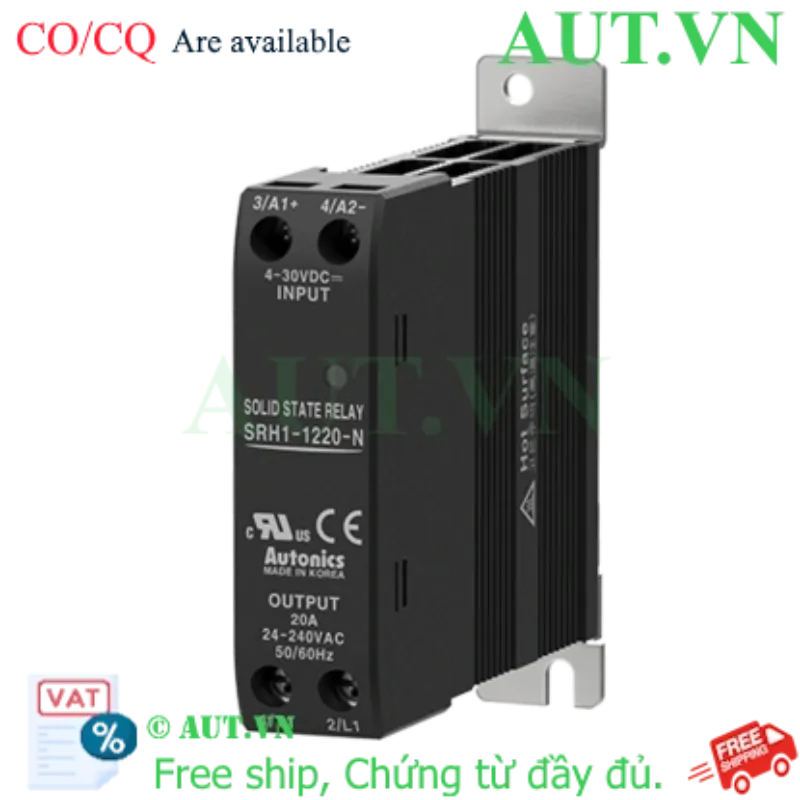

Relay Bán Dẫn Autonics SRH1-1220-N (20A, 1 Pha, Tích Hợp Tản Nhiệt) - Chính Hãng AUT VN

Model: SRH1-1220-N (SSR) hiệu suất cao từ Autonics.
Thông số: Dòng tải 20A, Điện áp tải 24-240VAC (1 Pha), Điện áp điều khiển 4-30VDC.
Ưu điểm vượt trội: Tích hợp sẵn bộ tản nhiệt nhôm, không cần lắp thêm phiến tản nhiệt rời.
Công nghệ: Zero-cross triệt tiêu nhiễu điện từ, bảo vệ thiết bị nhạy cảm.
Lắp đặt: Linh hoạt với chuẩn DIN Rail hoặc bắt vít cố định.

nhà chế tạo: Autonics

SKU: SRH1-1220-N

Tải xuống mẫu

Giá cũ: 784.050 ₫

Giá bán: 627.240 ₫

Số lượng:

Relay Bán Dẫn Autonics SRH1-1220-N: Giải Pháp Đóng Ngắt Công Nghiệp Hiệu Suất Cao

Relay bán dẫn Autonics SRH1-1220-N (Solid State Relay - SSR) là thiết bị đóng ngắt điện tử tiên tiến, được thiết kế tối ưu cho các hệ thống điều khiển công nghiệp đòi hỏi tần suất đóng ngắt liên tục và độ bền tuyệt đối. Khác với các dòng rơ le cơ truyền thống, SSR Autonics SRH1-1220-N hoạt động dựa trên linh kiện bán dẫn, loại bỏ hoàn toàn các tiếp điểm vật lý, từ đó triệt tiêu hiện tượng hồ quang điện, tiếng ồn và tình trạng mài mòn cơ khí.

Điểm đột phá của model này chính là bộ tản nhiệt nhôm tích hợp sẵn. Thiết kế này giúp kỹ sư loại bỏ bước lắp đặt phiến tản nhiệt rời phức tạp, vừa tiết kiệm thời gian thi công, vừa tối ưu hóa không gian lắp đặt trong các tủ điện công nghiệp chật hẹp mà vẫn đảm bảo thiết bị vận hành ổn định ở dòng tải 20A.

Điểm Nổi Bật Của SSR Autonics SRH1-1220-N

Tản Nhiệt Tối Ưu: Vỏ nhôm đúc định hình với các cánh tản nhiệt sâu, tối đa hóa diện tích tiếp xúc không khí, ngăn chặn tình trạng quá nhiệt khi vận hành full tải.
Công Nghệ Zero-Cross: Cơ chế đóng mạch chính xác tại điểm 0 của điện áp xoay chiều, giúp giảm thiểu xung nhiễu EMI/RFI, bảo vệ an toàn tuyệt đối cho PLC, cảm biến và các thiết bị điều khiển nhạy cảm.
Tuổi Thọ Vượt Trội: Không có bộ phận chuyển động, loại bỏ hư hỏng do mỏi vật liệu, đặc biệt lý tưởng cho các ứng dụng điều khiển PID với chu kỳ đóng ngắt nhanh.
Giám Sát Trực Quan: Tích hợp đèn LED chỉ thị trạng thái ngõ vào, giúp kỹ thuật viên dễ dàng kiểm tra và chẩn đoán lỗi nhanh chóng mà không cần thiết bị đo phức tạp.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	SRH1-1220-N
Số pha điều khiển	1 Pha (Single Phase)
Điện áp điều khiển (Input)	4 - 30VDC
Dòng tải định mức (Rated Load Current)	20A
Điện áp tải định mức (Load Voltage)	24 - 240VAC (50/60Hz)
Chế độ đóng cắt (Switching Mode)	Zero Cross (Đóng tại điểm 0)
Độ bền cách điện (Dielectric Strength)	2500VAC (Input-Output / Input-Case)
Nhiệt độ vận hành	-30 đến 80℃ (Không ngưng tụ)
Kiểu lắp đặt	DIN Rail hoặc Bắt vít cố định

Nguồn tham khảo: Autonics Korea Official Website

Lợi Ích Khi Sử Dụng Relay Bán Dẫn SRH1-1220-N

Khi thay thế relay cơ truyền thống bằng SRH1-1220-N, doanh nghiệp sẽ nhận được những giá trị thực tế:

Giảm Chi Phí Bảo Trì: Loại bỏ tình trạng cháy tiếp điểm hay mòn lò xo, giảm thiểu thời gian dừng máy (downtime) ngoài ý muốn.
Vận Hành Yên Tĩnh: Không còn tiếng động khi đóng ngắt, tạo môi trường làm việc chuyên nghiệp và giảm ô nhiễm tiếng ồn trong tủ điện.
Kiểm Soát Nhiệt Độ Tuyệt Đối: Với tốc độ phản hồi cực nhanh, sản phẩm là lựa chọn số 1 cho các bộ điều khiển nhiệt độ PID, giúp duy trì nhiệt độ ổn định với sai số thấp nhất.

Hướng Dẫn Lắp Đặt Và Vận Hành (How-to)

Bước 1: Kiểm tra sơ đồ: Xác định chính xác chân Input (4-30VDC) và chân Output (24-240VAC) theo sơ đồ in trên thân thiết bị.
Bước 2: Đấu nối điều khiển: Kết nối cực dương (+) và cực âm (-) từ PLC, bộ điều khiển nhiệt độ hoặc vi điều khiển vào ngõ Input của SSR.
Bước 3: Đấu nối tải: Đấu nối tải (thanh nhiệt, đèn AC, motor nhỏ...) nối tiếp với nguồn AC vào ngõ Output.
Bước 4: Cố định thiết bị: Gắn Relay lên thanh ray DIN hoặc sử dụng vít cố định vào tấm panel tủ điện.
Bước 5: Vận hành và kiểm tra: Cấp nguồn, kích hoạt tín hiệu điều khiển và quan sát đèn LED chỉ thị để xác nhận trạng thái đóng ngắt trước khi chạy full tải.

Sản Phẩm Sử Dụng Chung Và Tương Thích

Để hệ thống vận hành đồng bộ và an toàn, Autonics SRH1-1220-N nên được kết hợp cùng:

Bộ điều khiển nhiệt độ Autonics: Các dòng Series TK, TX, TC (loại có đầu ra điều khiển SSR).
Cảm biến nhiệt độ: Cặp nhiệt điện (Thermocouple) loại K, J hoặc RTD Pt100 để đo lường chính xác.
Thiết bị bảo vệ: Sử dụng cầu chì nhanh (Fast-acting fuse) hoặc MCB chuyên dụng để bảo vệ SSR khỏi sự cố ngắn mạch.

Ứng Dụng Thực Tế Của Sản Phẩm

Relay SRH1-1220-N được ứng dụng rộng rãi trong các lĩnh vực:

Ngành Nhựa: Điều khiển thanh gia nhiệt cho máy ép nhựa, máy đùn, máy thổi chai.
Công Nghiệp Thực Phẩm: Hệ thống lò sấy, máy đóng gói, tủ hâm nóng thực phẩm.
Y Tế & Dược Phẩm: Tủ tiệt trùng, nồi hấp autoclave, máy sấy dụng cụ y tế.
Tự Động Hóa: Đóng ngắt các thiết bị ngoại vi AC trong hệ thống điều khiển trung tâm.

Câu Hỏi Thường Gặp (FAQ)

1. Tôi có cần mua thêm miếng tản nhiệt rời cho SRH1-1220-N không?
Không cần. Model này đã tích hợp sẵn bộ tản nhiệt nhôm hiệu quả cho dòng tải 20A. Tuy nhiên, nếu tủ điện của bạn quá kín hoặc môi trường cực nóng, hãy lắp thêm quạt thông gió cho tủ điện.

2. Sự khác biệt lớn nhất giữa SSR này và Relay cơ là gì?
SSR không có tiếp điểm cơ học, do đó không gây tia lửa điện (hồ quang), không gây tiếng ồn và có tuổi thọ cao hơn gấp nhiều lần so với relay cơ.

3. Chế độ Zero-cross mang lại lợi ích gì?
Zero-cross chỉ cho phép Relay đóng mạch khi điện áp AC đi qua điểm 0V, điều này giúp giảm sốc điện cho tải và loại bỏ nhiễu điện từ cho các thiết bị điều khiển xung quanh.

4. SRH1-1220-N có điều khiển được tải DC không?
Không. Sản phẩm này được thiết kế chuyên dụng cho tải xoay chiều (AC) trong dải 24-240VAC.

5. Điện áp điều khiển 4-30VDC có tương thích với PLC S7-1200 hay Mitsubishi không?
Hoàn toàn tương thích. Hầu hết các PLC hiện nay sử dụng chuẩn 24VDC, nằm đúng trong dải hoạt động của sản phẩm.

6. Tại sao SSR vẫn nóng lên khi hoạt động?
Đây là đặc tính vật lý của linh kiện bán dẫn. Việc tỏa nhiệt là bình thường. Bạn chỉ cần đảm bảo dòng tải không vượt quá 20A và không gian xung quanh thiết bị được thông thoáng.

7. Làm sao để phân biệt hàng Autonics chính hãng tại AUT VN?
Sản phẩm tại AUT VN luôn có tem nhãn chính hãng, đầy đủ giấy tờ CO/CQ và chính sách bảo hành chính thức từ nhà sản xuất.

8. Tôi có thể lắp SRH1-1220-N lên thanh ray DIN không?
Có, thiết bị được thiết kế hỗ trợ gắn nhanh trên DIN Rail, giúp việc bố trí trong tủ điện cực kỳ gọn gàng.

9. Dấu hiệu nhận biết khi Relay bị hỏng là gì?
SSR thường hỏng theo hai hướng: hoặc là không thể đóng mạch (hở mạch) hoặc luôn trong trạng thái đóng (ngắn mạch) dù không có tín hiệu điều khiển.

10. Chính sách hỗ trợ kỹ thuật tại AUT VN như thế nào?
AUT VN cam kết hỗ trợ kỹ thuật 24/7 qua Zalo/Hotline, giúp khách hàng tư vấn lựa chọn model phù hợp và hướng dẫn đấu nối chi tiết.

Cam Kết Từ AUT VN: Chúng tôi cung cấp thiết bị Autonics chính hãng 100%, đầy đủ CO/CQ, giá chiết khấu hấp dẫn cho dự án và hỗ trợ kỹ thuật chuyên sâu.
