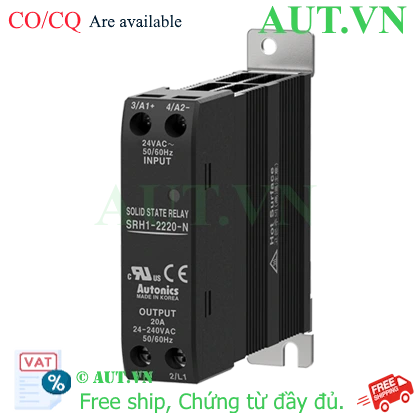

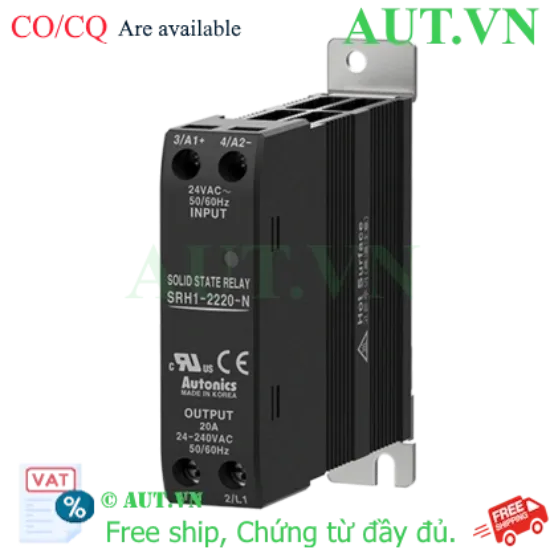

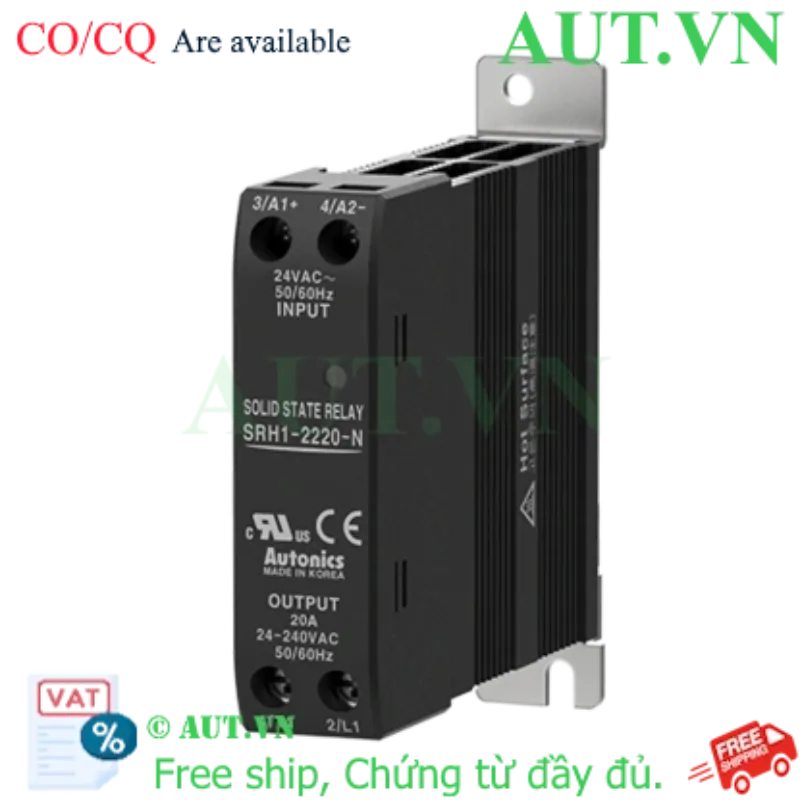

Relay Bán Dẫn Autonics SRH1-2220-N | 20A, 24VAC, Zero-Cross Chống Nhiễu

Dòng tải định mức: 20A - Đáp ứng mạnh mẽ các hệ thống tải công nghiệp trung bình.
Điện áp điều khiển: 24VAC - Tương thích hoàn hảo với các bộ điều khiển và PLC chuẩn công nghiệp.
Công nghệ Zero-Cross: Triệt tiêu nhiễu điện từ (EMI), bảo vệ an toàn cho các thiết bị điện tử nhạy cảm.
Lắp đặt linh hoạt: Thiết kế chuẩn để gắn thanh ray DIN hoặc lắp trên bảng điện (Panel Mount).
Tản nhiệt tối ưu: Tích hợp bộ tản nhiệt giúp duy trì tuổi thọ linh kiện bán dẫn ở mức cao nhất.

nhà chế tạo: Autonics

SKU: SRH1-2220-N

Tải xuống mẫu

Giá cũ: 784.050 ₫

Giá bán: 627.240 ₫

Relay Bán Dẫn Autonics SRH1-2220-N: Giải Pháp Đóng Ngắt Công Nghiệp Chính Xác & Siêu Bền

Trong các hệ thống tự động hóa hiện đại, việc lựa chọn thiết bị đóng ngắt không chỉ dừng lại ở khả năng chịu tải mà còn phải đảm bảo tính ổn định và không gây nhiễu cho hệ thống. Relay Bán Dẫn Autonics SRH1-2220-N được phân phối chính hãng bởi AUT VN là sự lựa chọn nâng cấp hoàn hảo thay thế cho các relay cơ truyền thống. Với khả năng chịu tải 20A và công nghệ bán dẫn tiên tiến, sản phẩm loại bỏ hoàn toàn hiện tượng hồ quang điện, mang lại sự an toàn tuyệt đối và độ bền vượt trội cho các tủ điện công nghiệp.

Điểm Nổi Bật Của Autonics SRH1-2220-N

Công nghệ Zero-Cross Switching: Đây là tính năng then chốt giúp SSR chỉ đóng mạch khi điện áp xoay chiều đi qua điểm 0V, giúp triệt tiêu dòng điện vọt lố và giảm thiểu nhiễu điện từ (EMI), bảo vệ tối đa các thiết bị nhạy cảm như PLC và cảm biến.
Vận hành mạnh mẽ & ổn định: Với dòng định mức lên đến 20A, thiết bị cho phép điều khiển linh hoạt các tải nhiệt, động cơ nhỏ và hệ thống chiếu sáng mà không lo quá tải.
Thiết kế tản nhiệt thông minh: Tích hợp sẵn bộ tản nhiệt giúp thiết bị luôn duy trì nhiệt độ hoạt động ổn định, ngăn chặn tình trạng quá nhiệt gây hỏng hóc linh kiện.
Lắp đặt chuẩn công nghiệp: Tương thích hoàn toàn với thanh ray DIN, giúp tối ưu diện tích lắp đặt và rút ngắn thời gian thi công tủ điện.

Thông Số Kỹ Thuật Chi Tiết

Dưới đây là bảng thông số kỹ thuật chuẩn xác cho model SRH1-2220-N từ hãng Autonics:

Thông số kỹ thuật Relay Bán Dẫn Autonics SRH1-2220-N
Thương hiệu	Autonics
Mã sản phẩm	SRH1-2220-N
Số pha tải	1 Pha (Single Phase)
Điện áp điều khiển (Input)	24VAC~
Điện áp tải định mức (Output)	24-240VAC~ (50/60Hz)
Dòng tải định mức	20A
Kiểu chuyển mạch	Zero Cross (Chuyển mạch tại điểm 0)
Phương pháp lắp đặt	Thanh ray DIN / Gắn bảng (Panel Mount)
Hệ thống tản nhiệt	Tích hợp sẵn (Integrated Heat Sink)
Nhiệt độ hoạt động	-30 đến 80℃
Trọng lượng	~225g (Thiết bị) / 298g (Đóng gói)

Nguồn tham khảo: Autonics Official Website

Lợi Ích Khi Sử Dụng SSR Autonics Thay Cho Relay Cơ

Tuổi thọ gần như vĩnh cửu: Do không có tiếp điểm cơ khí, SSR không bị mài mòn hay oxy hóa, loại bỏ hoàn toàn chi phí bảo trì và thay thế định kỳ.
Tốc độ đóng cắt siêu nhanh: Đáp ứng hoàn hảo cho các chu kỳ điều khiển PID (PWM) để kiểm soát nhiệt độ chính xác đến từng độ C.
Vận hành im lặng tuyệt đối: Không gây tiếng ồn khi đóng ngắt, lý tưởng cho phòng thí nghiệm hoặc môi trường yêu cầu sự yên tĩnh.
Cách ly an toàn: Sử dụng công nghệ cách ly quang học giữa mạch điều khiển và mạch tải, bảo vệ PLC và Controller khỏi các sự cố ngắn mạch hoặc xung điện.

Hướng Dẫn Lắp Đặt & Vận Hành (How-to)

Bước 1: Kiểm tra tương thích: Xác nhận nguồn điều khiển từ PLC/Controller là 24VAC và tổng dòng tải không vượt quá 20A để đảm bảo an toàn.
Bước 2: Đấu nối ngõ vào (Input): Kết nối hai dây tín hiệu 24VAC vào hai cực điều khiển trên relay theo sơ đồ in trên thân máy.
Bước 3: Đấu nối ngõ ra (Output): Đấu nối relay nối tiếp với thiết bị tải và nguồn cấp AC (phạm vi 24-240VAC).
Bước 4: Lắp đặt vật lý: Gài relay lên thanh ray DIN trong tủ điện. Lưu ý đảm bảo khoảng cách giữa các thiết bị để hỗ trợ tản nhiệt tốt nhất.
Bước 5: Vận hành & Kiểm tra: Cấp nguồn và kiểm tra trạng thái đóng/ngắt thông qua đèn LED chỉ thị trên thiết bị.

Sản Phẩm Sử Dụng Chung & Tương Thích

Để xây dựng một hệ thống tự động hóa tối ưu, SRH1-2220-N thường được kết hợp cùng các thiết bị sau:

Bộ điều khiển nhiệt độ Autonics (Series TK/TC): Tạo thành hệ thống điều khiển nhiệt độ PID khép kín với độ chính xác cực cao.
PLC (Siemens, Mitsubishi, Delta...): Điều khiển logic đóng ngắt thông qua các ngõ ra relay hoặc transistor.
Thiết bị bảo vệ: Nên lắp thêm MCB hoặc cầu chì nhanh (Fast-acting fuse) để bảo vệ SSR khi có sự cố quá tải hoặc ngắn mạch.
Sản phẩm thay thế công suất cao: Nếu cần dòng tải lớn hơn, quý khách có thể tham khảo Omron G3PA-240B-VD (40A).

Ứng Dụng Thực Tế Của SRH1-2220-N

Công nghiệp gia nhiệt: Điều khiển thanh điện trở nhiệt, máy sấy công nghiệp, máy ép màng co, lò nướng điện.
Hệ thống chiếu sáng: Đóng ngắt đèn nhà xưởng, đèn LED công suất lớn thông qua bộ hẹn giờ hoặc cảm biến ánh sáng.
Quản lý động cơ AC nhỏ: Điều khiển bật/tắt quạt thông gió, bơm nước mini trong các hệ thống tưới tiêu tự động.
Smart Building: Tự động hóa hệ thống sưởi trung tâm, rèm cửa điện tại các tòa nhà văn phòng hiện đại.

Câu Hỏi Thường Gặp (FAQ)

1. Relay bán dẫn Autonics SRH1-2220-N có ưu điểm gì so với relay cơ?
SSR không có tiếp điểm cơ học nên không gây tia lửa điện, không tiếng ồn, tốc độ đóng ngắt siêu nhanh và tuổi thọ cao hơn gấp nhiều lần so với relay cơ truyền thống.

2. Tại sao tôi nên chọn loại có công nghệ Zero-Cross?
Công nghệ Zero-cross giúp thiết bị chỉ đóng mạch tại thời điểm điện áp bằng 0, giúp giảm sốc điện cho tải và loại bỏ nhiễu điện từ (EMI) cho các thiết bị xung quanh.

3. Tôi có thể dùng SSR này cho tải một chiều (DC) không?
Không. Model SRH1-2220-N được thiết kế dành riêng cho tải xoay chiều (AC). Việc sử dụng cho tải DC sẽ làm hỏng thiết bị ngay lập tức.

4. Dòng tải 20A có phải là mức chạy tối đa không?
Để đảm bảo tuổi thọ cao nhất, bạn nên chạy ở mức 70-80% định mức (tức khoảng 14-16A). Nếu cần chạy liên tục 20A, hãy đảm bảo tủ điện có quạt thông gió tốt.

5. Sản phẩm này có cần lắp thêm tản nhiệt rời không?
Sản phẩm đã tích hợp sẵn bộ tản nhiệt (Heat sink). Tuy nhiên, trong môi trường nhiệt độ cao, việc lắp thêm quạt làm mát là cần thiết.

6. Điện áp điều khiển 24VAC có thể thay bằng 24VDC không?
Tuyệt đối không. Bạn phải cung cấp đúng nguồn 24VAC theo đúng thông số kỹ thuật của hãng.

7. Làm thế nào để biết relay đang hoạt động?
Bạn có thể quan sát đèn LED chỉ thị trên thân relay. Khi đèn sáng, relay đang ở trạng thái đóng (ON).

8. Sản phẩm được bảo hành như thế nào?
Sản phẩm được AUT VN bảo hành chính hãng theo tiêu chuẩn của Autonics.

9. Lắp đặt trên thanh ray DIN có dễ không?

Rất dễ dàng, thiết bị có khớp gài chuẩn DIN-Rail, giúp việc lắp đặt vào tủ điện cực kỳ nhanh chóng.

10. Tại sao nên mua hàng tại AUT VN?
AUT VN cam kết hàng chính hãng 100%, cung cấp đầy đủ CO/CQ và có đội ngũ kỹ thuật hỗ trợ chuyên sâu.
