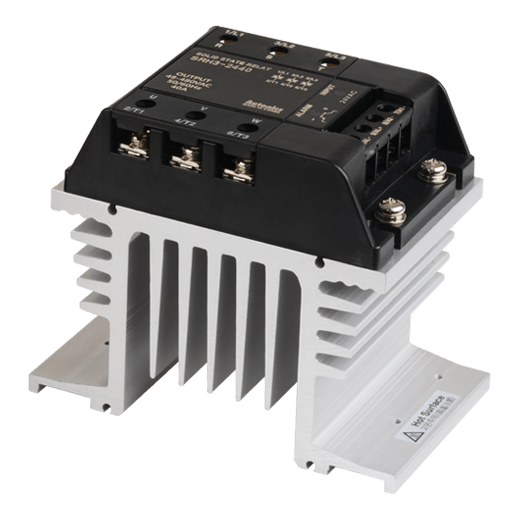

Giới thiệu về Relay bán dẫn Autonics SRH3-2440
Relay bán dẫn Autonics SRH3-2440 là giải pháp đóng ngắt điện năng công nghiệp hiện đại, được thiết kế đặc biệt cho các hệ thống điều khiển 3 pha yêu cầu độ chính xác và độ bền cao. Khác với relay cơ truyền thống, SRH3-2440 sử dụng công nghệ bán dẫn, loại bỏ hoàn toàn các tiếp điểm cơ khí, từ đó loại bỏ hiện tượng đánh lửa, mài mòn và tiếng ồn, giúp kéo dài tuổi thọ thiết bị và tăng cường an toàn cho hệ thống vận hành.
Điểm nổi bật của Autonics SRH3-2440
- Công nghệ Zero-Cross: Tối ưu hóa thời điểm đóng ngắt khi điện áp đi qua điểm 0, giúp giảm thiểu tối đa nhiễu điện từ (EMI) và bảo vệ thiết bị tải nhạy cảm.
- Khả năng chịu tải mạnh mẽ: Với dòng tải định mức lên đến 40A, sản phẩm đáp ứng tốt các yêu cầu khắt khe trong môi trường công nghiệp nặng.
- Thiết kế linh hoạt: Hỗ trợ lắp đặt trên bảng điện hoặc DIN rail, giúp việc triển khai tủ điện trở nên gọn gàng và chuyên nghiệp hơn.
- Độ bền vượt trội: Chịu được điều kiện môi trường khắc nghiệt từ -30 đến 80℃.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật SRH3-2440 |
| Pha điều khiển |
3 Pha |
| Điện áp ngõ vào định mức |
24VAC~ |
| Điện áp tải định mức |
48-480VAC~ |
| Dòng tải định mức |
40A |
| Chức năng chuyển mạch |
Zero-Cross (Bật tại điểm 0) |
| Độ bền điện môi |
4,000VAC~ |
| Loại lắp đặt |
Bảng điện, DIN rail |
| Yêu cầu tản nhiệt |
Bắt buộc sử dụng bộ tản nhiệt (Heatsink) |
| Nhiệt độ vận hành |
-30 đến 80℃ (Bảo quản: -30 đến 100℃) |
| Độ ẩm xung quanh |
45 đến 85%RH |
| Trọng lượng |
Xấp xỉ 896g (bao gồm bao bì) |
* Nguồn tham khảo thông số: Autonics Official Website
Lợi ích khi sử dụng Relay bán dẫn SRH3-2440
- Tiết kiệm chi phí bảo trì: Không có tiếp điểm cơ học nên không cần thay thế định kỳ do mòn tiếp điểm.
- Tốc độ đóng ngắt cực nhanh: Phản ứng tức thì với tín hiệu điều khiển, nâng cao hiệu suất hệ thống.
- Vận hành êm ái: Hoạt động im lặng tuyệt đối, không gây tiếng click như relay cơ.
- An toàn tuyệt đối: Cách ly quang học giữa mạch điều khiển và mạch động lực.
Hướng dẫn sử dụng và lắp đặt (How-to)
- Bước 1: Lựa chọn vị trí lắp đặt: Gắn SSR lên DIN rail hoặc bắt vít cố định trên bảng điện. Đảm bảo không gian xung quanh thông thoáng.
- Bước 2: Lắp đặt tản nhiệt: Bắt buộc gắn SRH3-2440 lên một bộ tản nhiệt phù hợp bằng keo tản nhiệt để tránh quá nhiệt gây hỏng thiết bị.
- Bước 3: Đấu nối nguồn điều khiển: Kết nối nguồn 24VAC vào chân ngõ vào (Input) theo đúng sơ đồ chân của nhà sản xuất.
- Bước 4: Đấu nối tải 3 pha: Kết nối nguồn tải (48-480VAC) và thiết bị tải (động cơ, điện trở nhiệt...) vào các chân ngõ ra (Output). Sử dụng đầu cốt O-ring để đảm bảo tiếp xúc tốt nhất.
- Bước 5: Kiểm tra và vận hành: Cấp nguồn điều khiển và đo dòng tải để đảm bảo SSR hoạt động đúng chức năng.
Sản phẩm sử dụng chung
Để hệ thống hoạt động tối ưu, SRH3-2440 thường được kết hợp cùng các thiết bị sau:
- Bộ điều khiển nhiệt độ PID Autonics: (Ví dụ dòng TK, TX) để điều khiển đóng ngắt chính xác nhiệt độ.
- Bộ tản nhiệt nhôm: Giúp giải nhiệt cho SSR khi chạy tải cao.
- Aptomat (MCB) & Cầu chì nhanh: Bảo vệ ngắn mạch cho SSR.
Ứng dụng thực tế của SRH3-2440
Relay bán dẫn Autonics SRH3-2440 được ứng dụng rộng rãi trong:
- Hệ thống sưởi công nghiệp: Điều khiển điện trở nhiệt trong lò sấy, máy ép nhựa, máy đóng gói.
- Điều khiển động cơ: Đóng ngắt nguồn cho các động cơ 3 pha công suất trung bình.
- Tủ điện tự động hóa: Sử dụng trong các hệ thống PLC điều khiển thiết bị ngoại vi 3 pha.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi phải dùng tản nhiệt cho SRH3-2440?
Vì SSR tạo ra nhiệt lượng lớn khi dòng điện chạy qua. Nếu không có tản nhiệt, thiết bị sẽ bị quá nhiệt và tự ngắt hoặc hư hỏng hoàn toàn.
2. Chức năng Zero-Cross là gì và có lợi ích gì?
Zero-cross giúp SSR chỉ đóng mạch khi điện áp xoay chiều đi qua điểm 0V, giúp giảm xung điện và nhiễu cho các thiết bị điện tử xung quanh.
3. SRH3-2440 có thể điều khiển tải DC không?
Không, sản phẩm này được thiết kế chuyên dụng cho điện áp tải xoay chiều (AC) từ 48-480VAC.
4. Tuổi thọ của Relay bán dẫn cao hơn Relay cơ như thế nào?
Vì không có tiếp điểm vật lý, SSR không bị mòn, tuổi thọ gần như vĩnh cửu nếu được tản nhiệt đúng cách.
5. Tôi có thể lắp SRH3-2440 lên DIN rail không?
Có, sản phẩm hỗ trợ cả hai phương thức lắp đặt: bắt vít trên bảng điện hoặc kẹp trên DIN rail.
6. Dòng tải 40A là tối đa hay liên tục?
40A là dòng định mức. Tuy nhiên, dòng thực tế cho phép sẽ giảm dần khi nhiệt độ môi trường tăng (Tham khảo đường cong Derating Curve của Autonics).
7. Làm sao để phân biệt hàng Autonics chính hãng?
Hàng chính hãng cung cấp bởi AUT VN sẽ có đầy đủ CO/CQ công chứng và tem nhãn rõ ràng từ Autonics Vina.
8. Nếu SSR không đóng mạch dù có tín hiệu 24VAC thì kiểm tra gì?
Hãy kiểm tra điện áp ngõ vào có đủ 24VAC không, kiểm tra cầu chì bảo vệ và đảm bảo không có hiện tượng ngắn mạch ở đầu ra.
9. Sản phẩm này có bảo hành không?
Có, sản phẩm được bảo hành theo chính sách chính thức của hãng Autonics.
10. Tôi cần dùng đầu cốt loại nào để đấu nối?
Nhà sản xuất khuyến cáo sử dụng đầu cốt dạng O-ring để đảm bảo tiếp xúc điện tốt nhất và an toàn.
