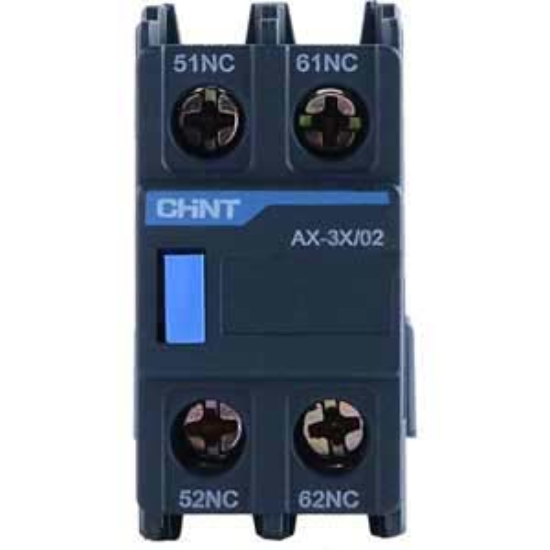

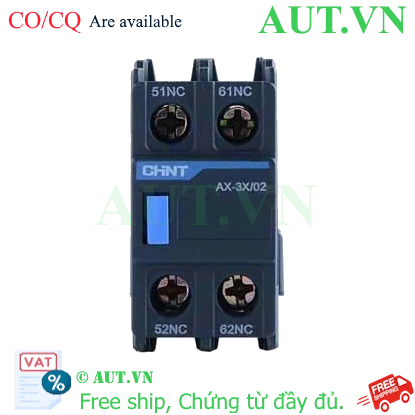

Tiếp điểm phụ CHINT AX-3X/02 (2NC) - Lắp Trên Cho Công Tắc Tơ NXC, Chính Hãng, Độ Bền Cao

Cấu hình: DPST (2NC) - 2 tiếp điểm thường đóng.
Vị trí lắp đặt: Top mounting (Lắp phía trên công tắc tơ).
Kết nối: Phương pháp đấu dây bắt vít chắc chắn, an toàn.
Tương thích: Chuyên dụng cho dòng NXC-265, NXC330, NXC-400, NXC-500, NXC-630.
Tiêu chuẩn: Đạt chuẩn CE, EN/IEC 60947-5-1.

nhà chế tạo: Chint

SKU: AX-3X/02

Giá cũ: 31.300 ₫

Giá bán: 28.170 ₫

Số lượng:

Giới thiệu về Tiếp điểm phụ CHINT AX-3X/02

Tiếp điểm phụ CHINT AX-3X/02 là phụ kiện không thể thiếu cho các hệ thống điều khiển công nghiệp sử dụng công tắc tơ dòng NXC. Với chức năng mở rộng khả năng giám sát và điều khiển, AX-3X/02 cho phép người vận hành theo dõi trạng thái đóng/ngắt của thiết bị chính, đảm bảo an toàn tuyệt đối cho hệ thống điện và quy trình vận hành máy móc.

Điểm nổi bật của sản phẩm

Thiết kế tối ưu: Lắp đặt dạng Top mounting (phía trên), giúp tiết kiệm không gian tủ điện và dễ dàng thao tác.
Độ tin cậy cao: Cấu hình 2NC (2 tiếp điểm thường đóng) hoạt động chính xác, bền bỉ trong môi trường công nghiệp khắc nghiệt.
Lắp đặt nhanh chóng: Cơ chế bắt vít truyền thống giúp kết nối dây dẫn chắc chắn, chống rung lắc.
Tương thích rộng: Tối ưu hoàn toàn cho các dòng contactor NXC cỡ lớn từ 265A đến 630A.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	AX-3X/02
Thương hiệu	CHINT
Vị trí lắp	Top mounting (Lắp trên)
Cấu hình tiếp điểm	DPST (2NC)
Phương pháp đấu dây	Bắt vít (Screw terminal)
Dòng tương thích	NXC-265, NXC330, NXC-400, NXC-500, NXC-630
Cấp bảo vệ	IP 20
Nhiệt độ hoạt động	-35...70°C
Tiêu chuẩn	CE, EN/IEC 60947-5-1

Lợi ích khi sử dụng tiếp điểm phụ AX-3X/02

Tăng cường an toàn: Tạo mạch khóa liên động (interlocking) ngăn chặn việc vận hành sai gây chập cháy.
Giám sát từ xa: Đưa tín hiệu trạng thái về PLC hoặc đèn báo hiển thị, giúp quản lý vận hành hiệu quả.
Chi phí thấp, hiệu quả cao: Thay vì thay thế toàn bộ contactor, bạn chỉ cần lắp thêm tiếp điểm phụ để mở rộng tính năng.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Ngắt nguồn điện hoàn toàn trước khi thực hiện lắp đặt để đảm bảo an toàn.
Bước 2: Vệ sinh bề mặt trên cùng của công tắc tơ NXC tương thích.
Bước 3: Đặt tiếp điểm phụ AX-3X/02 khớp với các rãnh định vị trên đỉnh công tắc tơ và ấn nhẹ cho đến khi khớp.
Bước 4: Tiến hành đấu dây vào các terminal theo sơ đồ mạch điện của hệ thống.
Bước 5: Kiểm tra lại độ chặt của vít và vận hành thử nghiệm.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống hoạt động đồng bộ, AX-3X/02 thường được lắp cùng với:

Công tắc tơ CHINT dòng NXC (NXC-265, NXC330, NXC-400, NXC-500, NXC-630).
Rơ le nhiệt (Overload Relay) tương ứng với dòng định mức của NXC.
Nút nhấn nhả, nút dừng khẩn cấp CHINT.

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các hệ thống:

Tủ điều khiển khởi động sao - tam giác cho động cơ công suất lớn.
Hệ thống điều khiển máy nén khí, máy bơm công nghiệp.
Mạch điều khiển tự động hóa trong nhà máy sản xuất, chế biến.
Hệ thống phân phối điện tòa nhà, trung tâm thương mại.

Câu hỏi thường gặp (FAQ)

1. AX-3X/02 có lắp được cho các dòng NXC nhỏ hơn như NXC-18 hay NXC-95 không?
Trả lời: Không, model AX-3X/02 được thiết kế chuyên biệt cho các dòng NXC lớn từ 265A trở lên. Vui lòng kiểm tra mã sản phẩm tương ứng cho các dòng nhỏ hơn.

2. 2NC có nghĩa là gì?
Trả lời: 2NC có nghĩa là 2 tiếp điểm Thường Đóng (Normally Closed). Khi công tắc tơ chưa hoạt động, tiếp điểm này đóng; khi công tắc tơ hút, tiếp điểm này sẽ mở ra.

3. Sản phẩm này có cần dùng dụng cụ đặc biệt để lắp không?
Trả lời: Bạn chỉ cần một tua vít phù hợp để siết chặt các đầu dây nối.

4. Tiếp điểm phụ này có chịu được môi trường nhiệt độ cao không?
Trả lời: Có, sản phẩm hoạt động ổn định trong khoảng từ -35°C đến 70°C.

5. Tôi có thể lắp nhiều tiếp điểm phụ trên một contactor không?
Trả lời: Tùy thuộc vào thiết kế của contactor, nhưng thường AX-3X/02 được lắp ở vị trí Top mounting (phía trên) với số lượng 1 khối.

6. Sản phẩm có đầy đủ giấy tờ CO/CQ không?
Trả lời: Có, AUT VN cung cấp đầy đủ CO/CQ cho tất cả sản phẩm CHINT chính hãng.

7. Thời gian bảo hành của sản phẩm là bao lâu?
Trả lời: Sản phẩm được bảo hành theo chính sách chính hãng của CHINT.

8. Làm sao để phân biệt AX-3X/02 chính hãng?
Trả lời: Sản phẩm chính hãng có bao bì rõ ràng, tem nhãn sắc nét và được phân phối bởi đơn vị uy tín như AUT VN.

9. Tiếp điểm phụ có tác dụng gì trong mạch khóa chéo?
Trả lời: Tiếp điểm NC được dùng để đảm bảo hai contactor không bao giờ đóng cùng lúc, tránh ngắn mạch pha.

10. IP20 nghĩa là gì?
Trả lời: IP20 bảo vệ thiết bị chống lại các vật thể rắn có đường kính lớn hơn 12.5mm, không chống nước.
