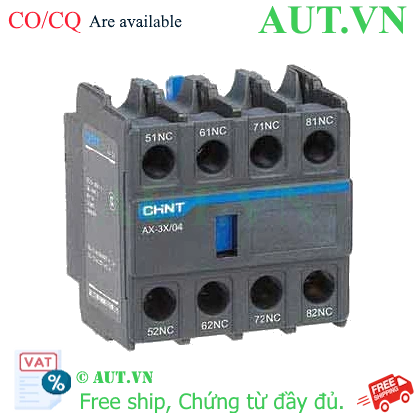

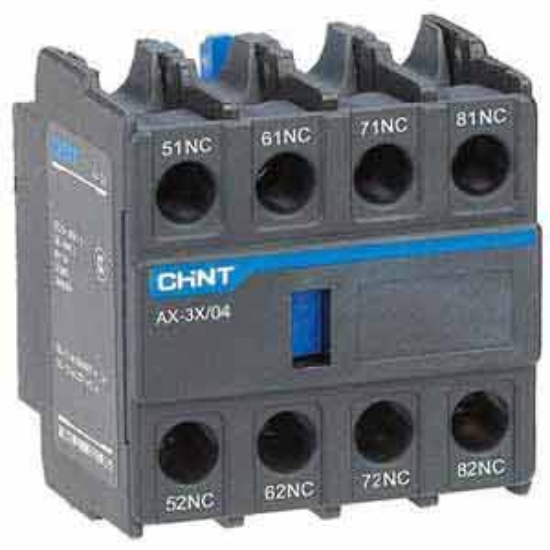

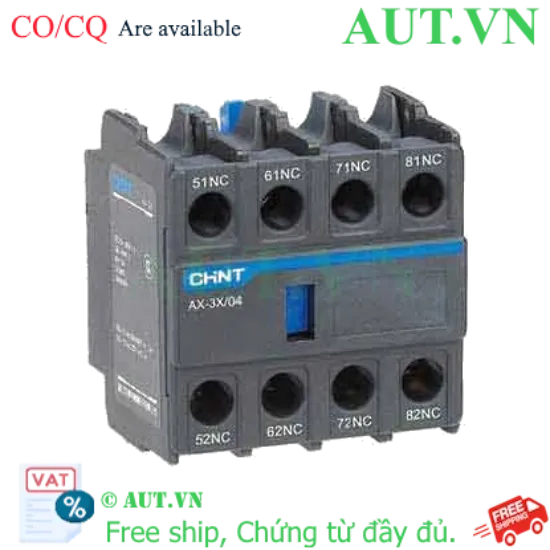

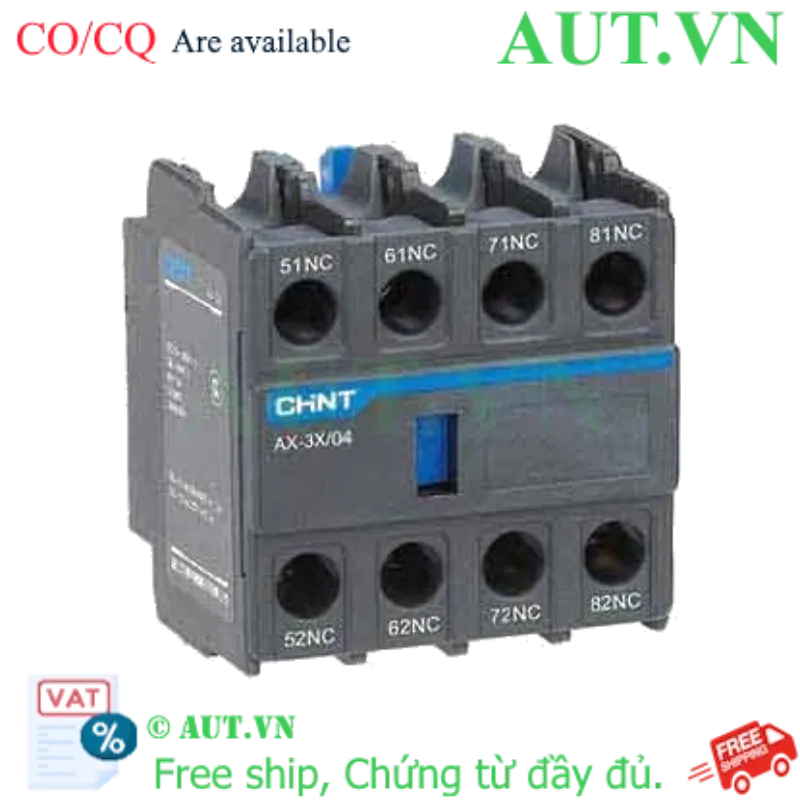

Tiếp điểm phụ CHINT AX-3X/04 - 4NC, Lắp Đỉnh, Tương Thích Dòng NXC

Cấu hình tiếp điểm: 4NC (4 tiếp điểm thường đóng)
Vị trí lắp đặt: Gắn trên đỉnh (Top mounting)
Phương pháp đấu nối: Bắt vít chắc chắn, an toàn
Tương thích tuyệt đối: Dòng công tắc tơ CHINT NXC-265, NXC330, NXC-400, NXC-500, NXC-630

nhà chế tạo: Chint

SKU: AX-3X/04

Giá cũ: 53.600 ₫

Giá bán: 48.240 ₫

Số lượng:

Tiếp điểm phụ CHINT AX-3X/04: Giải pháp mở rộng điều khiển cho công tắc tơ NXC

Trong các hệ thống tủ điện công nghiệp, việc giám sát trạng thái hoạt động của công tắc tơ là cực kỳ quan trọng. Tiếp điểm phụ CHINT AX-3X/04 là phụ kiện chuyên dụng được thiết kế để lắp thêm vào các dòng công tắc tơ NXC lớn, giúp mở rộng khả năng điều khiển và phản hồi tín hiệu về PLC hoặc đèn báo mà không làm thay đổi cấu trúc chính của thiết bị.

Điểm nổi bật của CHINT AX-3X/04

Khả năng mở rộng mạnh mẽ: Với 4 tiếp điểm thường đóng (4NC), sản phẩm cho phép tạo ra nhiều mạch liên động hoặc tín hiệu báo lỗi/trạng thái cùng lúc.
Lắp đặt nhanh chóng: Thiết kế Top mounting cho phép gắn trực tiếp lên đỉnh công tắc tơ chỉ trong vài giây, không cần khoan hay chế tạo thêm giá đỡ.
Độ bền công nghiệp: Vỏ nhựa cao cấp cách điện tốt, chịu nhiệt từ -35°C đến 70°C, đảm bảo vận hành ổn định trong môi trường nhà xưởng khắc nghiệt.
Chuẩn quốc tế: Đạt chứng nhận CE và tiêu chuẩn EN/IEC 60947-5-1, đảm bảo an toàn tuyệt đối cho hệ thống điện.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	AX-3X/04
Thương hiệu	CHINT
Cấu hình tiếp điểm	4PST (4NC - Thường đóng)
Vị trí lắp đặt	Gắn đỉnh (Top mounting)
Phương pháp đấu dây	Bắt vít (Screw terminal)
Thiết bị tương thích	NXC-265, NXC330, NXC-400, NXC-500, NXC-630
Cấp bảo vệ	IP 20
Nhiệt độ vận hành	-35...70°C
Tiêu chuẩn	CE, EN/IEC 60947-5-1

Lợi ích khi sử dụng tiếp điểm phụ AX-3X/04

Tối ưu hóa chi phí: Thay vì mua công tắc tơ có sẵn nhiều tiếp điểm đắt đỏ, bạn có thể tùy chỉnh thêm AX-3X/04 khi cần thiết.
Tăng tính an toàn: Sử dụng tiếp điểm NC để làm mạch khóa liên động (Interlock), ngăn chặn việc vận hành nhầm gây chập cháy.
Quản lý hệ thống dễ dàng: Tích hợp dễ dàng với các bộ điều khiển PLC để giám sát trạng thái đóng/ngắt của động cơ từ xa.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1: Ngắt nguồn điện hoàn toàn khỏi hệ thống công tắc tơ để đảm bảo an toàn.
Bước 2: Đặt khối tiếp điểm phụ AX-3X/04 lên trên đỉnh của công tắc tơ NXC (đúng khớp rãnh).
Bước 3: Ấn nhẹ cho đến khi nghe tiếng "cạch" xác nhận thiết bị đã khớp chặt vào vị trí.
Bước 4: Tiến hành đấu nối dây điều khiển vào các cực vít theo sơ đồ mạch điện của bạn.
Bước 5: Kiểm tra lại độ chặt của vít và cấp nguồn để vận hành thử.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống hoạt động đồng bộ, AX-3X/04 thường được lắp cùng với:

Công tắc tơ CHINT dòng NXC (Model: NXC-265, NXC330, NXC-400, NXC-500, NXC-630).
Rơ le nhiệt CHINT (để bảo vệ quá tải cho động cơ).
Nút nhấn nhả, nút dừng khẩn cấp CHINT.

Ứng dụng thực tế (Application)

Tiếp điểm phụ AX-3X/04 được ứng dụng rộng rãi trong:

Tủ điện điều khiển động cơ: Làm mạch duy trì hoặc mạch khóa liên động cho đảo chiều quay động cơ.
Hệ thống băng tải: Tín hiệu báo trạng thái hoạt động của băng tải về trung tâm điều khiển.
Máy nén khí, bơm công nghiệp: Tự động hóa quy trình vận hành thông qua các tiếp điểm phản hồi.

Câu hỏi thường gặp (FAQ)

1. AX-3X/04 có lắp được cho công tắc tơ NXC-115 không?
Trả lời: Không, model này được thiết kế chuyên dụng cho dải NXC-265 đến NXC-630. Vui lòng kiểm tra đúng model tương thích.

2. 4NC nghĩa là gì?
Trả lời: 4NC nghĩa là có 4 tiếp điểm Thường Đóng (Normally Closed). Khi công tắc tơ chưa hút, tiếp điểm này đóng; khi công tắc tơ hút, tiếp điểm này sẽ mở ra.

3. Sản phẩm này có chính hãng không?
Trả lời: AUT VN cam kết cung cấp hàng CHINT chính hãng 100%, đầy đủ CO/CQ và hóa đơn VAT.

4. Tôi có thể lắp 2 khối tiếp điểm phụ lên cùng 1 công tắc tơ không?
Trả lời: Thông thường mỗi vị trí lắp đỉnh chỉ hỗ trợ 1 khối tiếp điểm phụ. Bạn nên kiểm tra tài liệu kỹ thuật của model NXC cụ thể.

5. Việc lắp đặt có yêu cầu công cụ đặc biệt không?
Trả lời: Chỉ cần tua vít để siết dây đấu nối, việc lắp khối vào công tắc tơ là dạng khớp cài (snap-on) rất đơn giản.

6. Độ bền của tiếp điểm phụ này như thế nào?
Trả lời: Sản phẩm đạt chuẩn công nghiệp với tuổi thọ cơ học cao, chịu được tần suất đóng cắt liên tục trong môi trường sản xuất.

7. AX-3X/04 có chịu được môi trường ẩm không?
Trả lời: Với cấp bảo vệ IP20, sản phẩm chống bụi cơ bản. Nếu lắp trong môi trường quá ẩm hoặc bụi bẩn, bạn nên đặt trong tủ điện kín.

8. Thời gian bảo hành là bao lâu?
Trả lời: Sản phẩm được bảo hành theo chính sách chính thức của hãng CHINT.

9. AUT VN có hỗ trợ kỹ thuật lắp đặt không?
Trả lời: Có, chúng tôi miễn phí hỗ trợ hướng dẫn cài đặt và sử dụng thiết bị cho khách hàng.

10. Tôi muốn mua số lượng lớn cho dự án có được chiết khấu không?
Trả lời: Có, AUT VN luôn có chính sách giá cạnh tranh cho khách hàng dự án và đại lý. Vui lòng liên hệ Zalo 0968.053.025.
