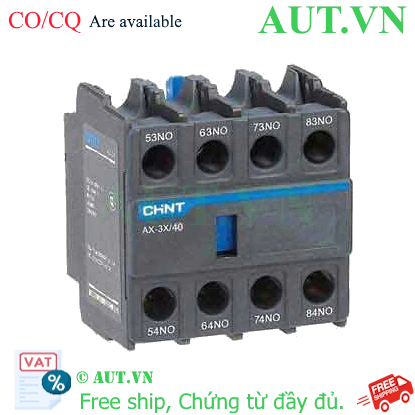

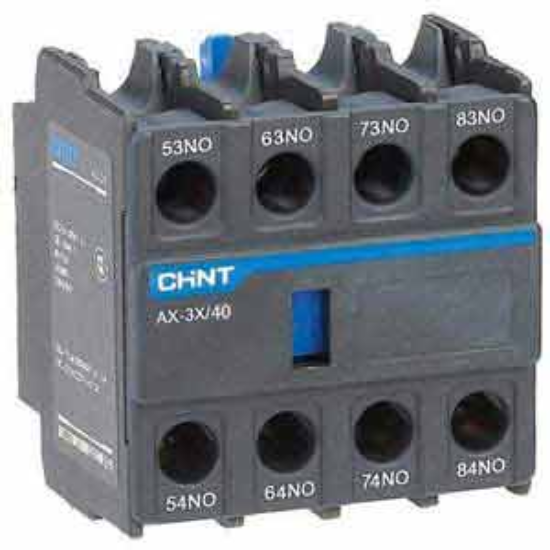

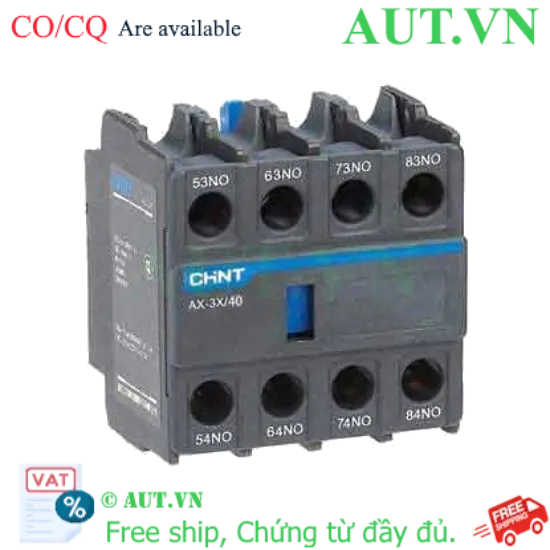

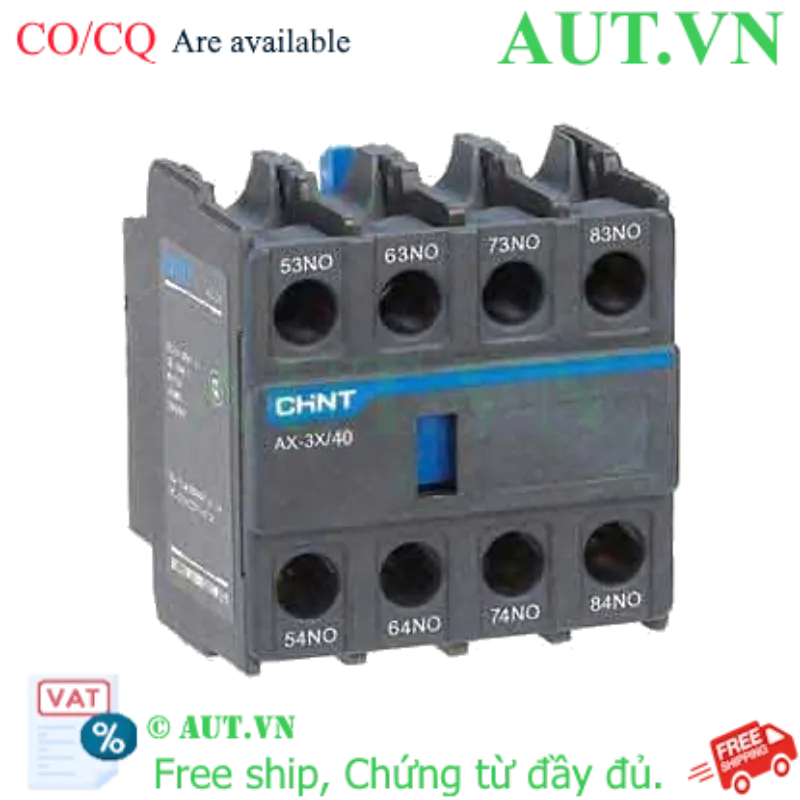

Tiếp điểm phụ CHINT AX-3X/40 (4NO) - Lắp trên Contactor NXC - AUT VN

Cấu hình: 4NO (4 tiếp điểm thường mở) giúp mở rộng mạch điều khiển
Vị trí lắp đặt: Lắp trên (Top mounting) - Tiết kiệm diện tích tủ điện
Tương thích: Chuyên dụng cho dòng Contactor CHINT NXC (từ NXC-265 đến NXC-630)
Độ bền: Vận hành ổn định trong môi trường khắc nghiệt (-35°C đến 70°C)
Tiêu chuẩn: Đạt chuẩn quốc tế CE, EN/IEC 60947-5-1

nhà chế tạo: Chint

SKU: AX-3X/40

Giá cũ: 53.600 ₫

Giá bán: 48.240 ₫

Số lượng:

Giới thiệu tiếp điểm phụ CHINT AX-3X/40 chuyên dụng

Bạn đang cần mở rộng khả năng điều khiển cho hệ thống Contactor nhưng không muốn thay thế toàn bộ thiết bị? Tiếp điểm phụ CHINT AX-3X/40 chính là giải pháp tối ưu nhất. Với cấu hình 4 tiếp điểm thường mở (4NO), sản phẩm cho phép bạn dễ dàng tạo thêm các mạch phản hồi tín hiệu, mạch khóa liên động hoặc điều khiển đèn báo trạng thái cho các dòng khởi động từ công suất lớn.

Tại AUT VN, chúng tôi cung cấp linh kiện CHINT chính hãng, giúp hệ thống điện của bạn vận hành thông minh và an toàn hơn.

Điểm nổi bật vượt trội của AX-3X/40

Khả năng mở rộng mạnh mẽ: Cung cấp thêm 4 tiếp điểm NO, đáp ứng các sơ đồ điều khiển phức tạp trong công nghiệp.
Thiết kế lắp đặt thông minh: Kiểu lắp trên (Top mounting) giúp gắn trực tiếp lên phía trên Contactor, không làm tăng kích thước chiều rộng của thiết bị trong tủ điện.
Độ tin cậy cực cao: Được chế tạo từ vật liệu chống cháy, chịu nhiệt tốt, đảm bảo tính liên tục của tín hiệu ngay cả trong môi trường nhiệt độ cao.
Tương thích hoàn hảo: Thiết kế chuẩn xác dành riêng cho các model Contactor CHINT NXC-265, NXC-330, NXC-400, NXC-500 và NXC-630.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model sản phẩm	AX-3X/40
Thương hiệu	CHINT
Số lượng tiếp điểm	4NO (4 tiếp điểm thường mở)
Phương thức lắp đặt	Lắp trên đỉnh (Top mounting)
Kiểu đấu nối	Bắt vít (Screw terminal)
Dải Contactor tương thích	NXC-265, NXC-330, NXC-400, NXC-500, NXC-630
Cấp bảo vệ	IP20
Tiêu chuẩn kỹ thuật	CE, EN/IEC 60947-5-1
Nhiệt độ vận hành	-35°C đến +70°C

Lợi ích kinh tế và kỹ thuật

Tiết kiệm chi phí đầu tư: Thay vì mua Contactor phiên bản đặc biệt có sẵn nhiều tiếp điểm, bạn chỉ cần mua thêm AX-3X/40 để nâng cấp theo nhu cầu thực tế.
Tối ưu không gian tủ điện: Thiết kế lắp chồng giúp tiết kiệm tối đa diện tích trên thanh ray DIN hoặc mặt tủ.
Nâng cao tính an toàn: Hỗ trợ xây dựng mạch khóa chéo (interlock) giữa các Contactor, ngăn ngừa ngắn mạch và tai nạn điện.

Hướng dẫn lắp đặt nhanh (How-to)

Bước 1: Ngắt hoàn toàn nguồn điện và kiểm tra bằng thiết bị đo để đảm bảo an toàn.
Bước 2: Đặt khối tiếp điểm phụ AX-3X/40 lên vị trí rãnh cài phía trên đỉnh của Contactor NXC tương ứng.
Bước 3: Ấn nhẹ nhàng nhưng chắc chắn cho đến khi nghe tiếng "click" - đây là tín hiệu thiết bị đã khớp vào khớp cài.
Bước 4: Sử dụng tua vít phù hợp để đấu nối các dây tín hiệu vào các cực vít của 4 tiếp điểm NO.
Bước 5: Kiểm tra lại độ chặt của các đầu vít và thực hiện đo thông mạch trước khi đóng điện vận hành.

Sản phẩm sử dụng chung (isRelatedTo)

Để đảm bảo tính đồng bộ và hiệu quả cao nhất, AX-3X/40 nên được lắp cùng các thiết bị sau:

Contactor CHINT dòng NXC (NXC-265, NXC-330, NXC-400, NXC-500, NXC-630).
Rơ le nhiệt (Overload Relay) CHINT để bảo vệ động cơ toàn diện.
Các loại nút nhấn dừng khẩn cấp hoặc nút nhấn nhả của CHINT.

Ứng dụng thực tế (PropertyValue)

Hệ thống tủ điều khiển PLC: Dùng để gửi tín hiệu trạng thái đóng/ngắt của Contactor về bộ điều khiển trung tâm.
Mạch khởi động Sao - Tam giác: Tạo mạch khóa liên động an toàn giữa hai Contactor chính và phụ.
Hệ thống bơm/quạt công nghiệp: Giám sát hoạt động của tải thông qua các đèn báo tín hiệu.

Câu hỏi thường gặp (FAQ)

1. AX-3X/40 có lắp được cho các Contactor NXC nhỏ như NXC-12, NXC-18 không?
Không, model AX-3X/40 được thiết kế chuyên biệt cho các dòng Contactor công suất lớn từ NXC-265 đến NXC-630.

2. Tiếp điểm 4NO có ý nghĩa gì trong mạch điện?
4NO nghĩa là có 4 cặp tiếp điểm thường mở. Khi Contactor hoạt động (đóng), cả 4 tiếp điểm này sẽ đóng lại để truyền tín hiệu.

3. Tôi có thể lắp thêm tiếp điểm phụ bên hông (Side mounting) không?
Sản phẩm này là loại lắp trên (Top mounting). Để lắp bên hông, bạn cần chọn đúng model phụ kiện lắp hông của CHINT.

4. Sản phẩm có đi kèm chứng chỉ CO/CQ không?
Có, khi mua hàng tại AUT VN, chúng tôi cung cấp đầy đủ chứng chỉ CO/CQ chính hãng để phục vụ công tác nghiệm thu dự án.

5. Việc lắp đặt có gây ảnh hưởng đến chức năng chính của Contactor không?
Hoàn toàn không. Tiếp điểm phụ hoạt động độc lập với mạch lực, chỉ dùng cho mạch điều khiển.

6. Nếu lắp không khít thì có nguy hiểm không?
Có, nếu không nghe tiếng "click", tiếp điểm có thể bị lỏng, gây mất tín hiệu hoặc hồ quang điện. Hãy kiểm tra kỹ khớp cài.

7. AUT VN có hỗ trợ kỹ thuật lắp đặt không?
Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng tư vấn qua Zalo/Hotline nếu bạn gặp khó khăn.

8. Tôi muốn mua số lượng lớn cho dự án thì thế nào?
AUT VN có chính sách chiết khấu cực tốt cho đại lý và nhà thầu dự án. Liên hệ ngay để có giá sỉ.

9. Hàng tại AUT VN có phải hàng chính hãng không?
Cam kết 100% chính hãng CHINT, phát hiện hàng giả đền bù thỏa đáng.

10. Thời gian giao hàng tại TP.HCM mất bao lâu?
Chúng tôi hỗ trợ giao hàng nhanh trong ngày tại khu vực TP.HCM và các tỉnh lân cận.

Nguồn tham khảo: Chint Global Official Website
