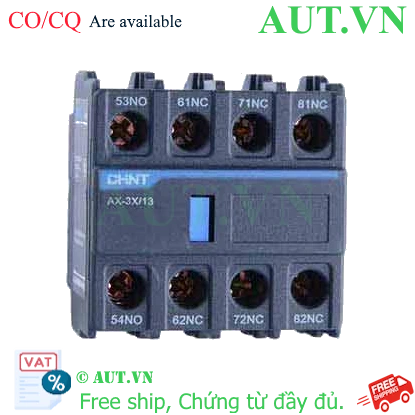

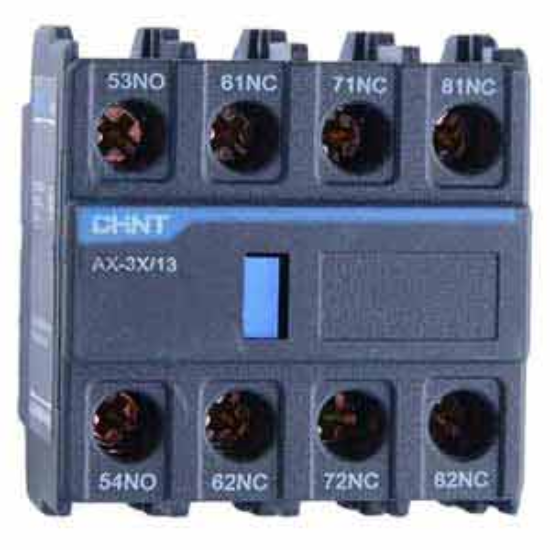

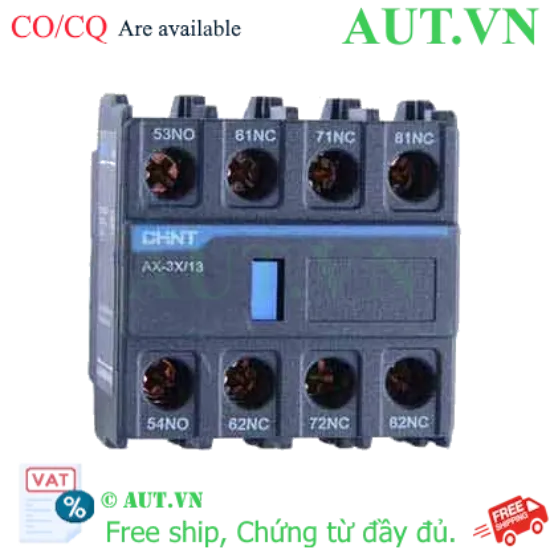

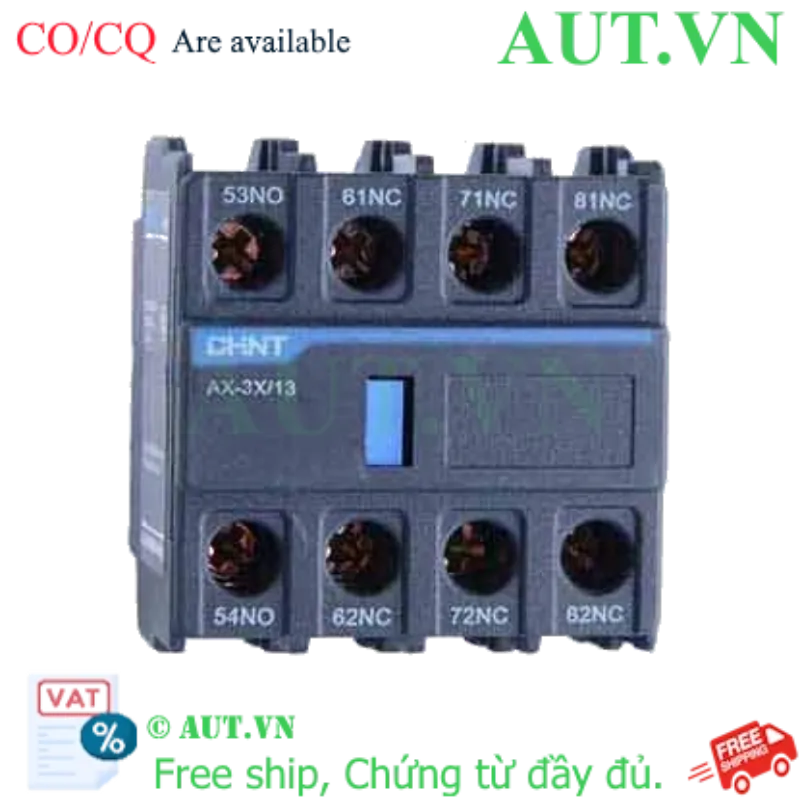

Tiếp điểm phụ CHINT AX-3X/13 (1NO+3NC) - Lắp trên Contactor NXC, Chính hãng AUT VN
- Cấu hình tiếp điểm: 1NO + 3NC (4PST) - Tối ưu cho mạch điều khiển và báo tín hiệu.
- Vị trí lắp đặt: Top mounting (Lắp phía trên) chuyên dụng cho dòng Contactor NXC.
- Tương thích cao: Sử dụng hoàn hảo cho các dòng CHINT NXC-265, NXC-330, NXC-400, NXC-500, NXC-630.
- Độ bền công nghiệp: Hoạt động ổn định trong dải nhiệt độ khắc nghiệt từ -35°C đến 70°C.
- Lắp đặt dễ dàng: Thiết kế dạng module, khớp cài chắc chắn, tiết kiệm thời gian thi công.
Giá cũ:
53.600 ₫
48.240 ₫
Tiếp điểm phụ CHINT AX-3X/13: Giải pháp mở rộng điều khiển chuyên nghiệp cho Contactor NXC
Trong các hệ thống điện công nghiệp hiện đại, việc giám sát chính xác trạng thái đóng/ngắt của công tắc tơ (contactor) là yếu tố sống còn để đảm bảo an toàn và vận hành liên tục. Tiếp điểm phụ CHINT AX-3X/13 được thiết kế như một phụ kiện mở rộng không thể thiếu, giúp tăng cường khả năng điều khiển và phản hồi tín hiệu cho dòng Contactor NXC mà không cần thay đổi cấu trúc tủ điện.
Với cấu hình 1NO (thường mở) và 3NC (thường đóng), sản phẩm này là lựa chọn hàng đầu để xây dựng các mạch khóa chéo (interlock), mạch báo lỗi hoặc tín hiệu phản hồi về PLC, giúp hệ thống của bạn trở nên thông minh và an toàn hơn.
Điểm nổi bật vượt trội của AX-3X/13
- Độ tin cậy chuẩn quốc tế: Sản phẩm từ thương hiệu CHINT danh tiếng, đạt các chứng chỉ khắt khe như CE, EN/IEC 60947-5-1, đảm bảo hoạt động bền bỉ trong môi trường công nghiệp.
- Thiết kế tối ưu diện tích: Kiểu lắp Top mounting (gắn trên) giúp tận dụng không gian phía trên thiết bị chính, giúp tủ điện gọn gàng và chuyên nghiệp.
- Khả năng tương thích cực rộng: Được tối ưu hóa riêng cho các model công suất lớn từ NXC-265 đến NXC-630, đảm bảo sự đồng bộ tuyệt đối về cơ khí và điện.
- Vận hành bền bỉ: Chống chịu tốt với sự biến thiên nhiệt độ và môi trường khắc nghiệt, giảm thiểu tối đa thời gian dừng máy do lỗi linh kiện.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết thông số |
|---|
| Model sản phẩm | AX-3X/13 |
| Thương hiệu | CHINT |
| Cấu hình tiếp điểm | 4PST (1NO + 3NC) |
| Vị trí lắp đặt | Top mounting (Lắp trên Contactor) |
| Phương pháp đấu nối | Terminal bắt vít (Screw connection) |
| Dòng thiết bị tương thích | Contactor CHINT NXC series (265 - 630) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ làm việc | -35°C đến +70°C |
| Tiêu chuẩn kỹ thuật | CE, IEC 60947-5-1 |
Lợi ích thực tế khi sử dụng AX-3X/13
- Tăng cường tính an toàn: Sử dụng các tiếp điểm NC để thực hiện mạch khóa chéo giữa hai Contactor, ngăn chặn nguy cơ ngắn mạch khi đảo chiều động cơ.
- Tiết kiệm chi phí & Không gian: Thay vì dùng thêm rơ le trung gian cồng kềnh, việc lắp tiếp điểm phụ trực tiếp giúp tủ điện gọn nhẹ, giảm chi phí linh kiện và dây dẫn.
- Giám sát thông minh: Cung cấp tín hiệu phản hồi (feedback) chính xác cho hệ thống PLC hoặc đèn báo, giúp người vận hành nắm bắt trạng thái máy tức thời.
Hướng dẫn lắp đặt chuẩn kỹ thuật (How-to)
- Bước 1: Ngắt nguồn điện: Đảm bảo toàn bộ hệ thống điện đã được ngắt để an toàn tuyệt đối cho người lắp đặt.
- Bước 2: Kiểm tra bề mặt: Vệ sinh sạch sẽ phần bề mặt lắp đặt phía trên của Contactor NXC tương ứng.
- Bước 3: Khớp nối thiết bị: Căn chỉnh các rãnh của AX-3X/13 trùng với vị trí lắp trên Contactor, sau đó nhấn nhẹ nhàng cho đến khi nghe tiếng "khớp" để đảm bảo thiết bị đã được cố định chắc chắn.
- Bước 4: Đấu nối dây: Sử dụng tua vít phù hợp để đấu nối các đầu dây vào các cực vít của tiếp điểm theo đúng sơ đồ mạch (1NO và 3NC).
- Bước 5: Kiểm tra & Vận hành: Kiểm tra độ chặt của các đầu vít, sau đó cấp nguồn và vận hành thử nghiệm để xác nhận tín hiệu hoạt động chính xác.
Sản phẩm thường được sử dụng cùng với (isRelatedTo)
Để đảm bảo hệ thống vận hành đồng bộ, quý khách nên kết hợp AX-3X/13 với:
- Contactor CHINT dòng NXC: Các model NXC-265, NXC-330, NXC-400, NXC-500, NXC-630.
- Rơ le nhiệt CHINT: Bảo vệ quá tải cho động cơ đi kèm với contactor.
- Thiết bị điều khiển: Nút nhấn, đèn báo pha, PLC và các bộ điều khiển thông minh khác.
Ứng dụng thực tế (Application)
- Tủ điều khiển động cơ (MCC): Dùng tiếp điểm NO để báo trạng thái đang chạy (Run) và tiếp điểm NC để báo lỗi hoặc dừng máy.
- Mạch đảo chiều quay động cơ: Tạo khóa chéo điện giữa hai Contactor để đảm bảo an toàn tuyệt đối khi thay đổi hướng quay.
- Hệ thống tự động hóa: Truyền tín hiệu trạng thái đóng/ngắt của Contactor về bộ điều khiển trung tâm (PLC/DCS) để giám sát từ xa.
Câu hỏi thường gặp (FAQ)
- 1. Tiếp điểm phụ AX-3X/13 có lắp được cho Contactor dòng NXC-100 không?
Không, model AX-3X/13 được thiết kế chuyên biệt cho các dòng Contactor công suất lớn từ NXC-265 đến NXC-630. - 2. Tôi cần bao nhiêu tiếp điểm khi mua sản phẩm này?
Sản phẩm này có cấu hình sẵn là 1NO (1 tiếp điểm thường mở) và 3NC (3 tiếp điểm thường đóng). - 3. Việc lắp tiếp điểm phụ có làm ảnh hưởng đến dòng điện chính của Contactor không?
Không, tiếp điểm phụ chỉ dùng cho mạch điều khiển và tín hiệu, không tham gia vào việc đóng ngắt dòng tải chính. - 4. Làm thế nào để biết tiếp điểm phụ đã được lắp đúng cách?
Khi lắp, bạn sẽ cảm nhận được các khớp cài ăn khớp chặt chẽ vào thân Contactor và không bị lỏng lẻo khi lắc nhẹ. - 5. Tiếp điểm phụ này có chịu được môi trường nóng ẩm trong tủ điện không?
Có, với tiêu chuẩn IP20 và khả năng chịu nhiệt lên đến 70°C, sản phẩm hoạt động rất ổn định trong tủ điện công nghiệp. - 6. Tôi có thể dùng tiếp điểm phụ này để điều khiển đèn báo không?
Hoàn toàn được. Bạn có thể dùng tiếp điểm NO để bật đèn báo trạng thái hoạt động của Contactor. - 7. Sản phẩm có bao gồm CO/CQ không?
Tại AUT VN, chúng tôi cam kết cung cấp đầy đủ chứng nhận CO/CQ cho các đơn hàng yêu cầu để đảm bảo nguồn gốc chính hãng. - 8. Tại sao nên mua AX-3X/13 tại AUT VN thay vì các cửa hàng khác?
AUT VN cam kết hàng chính hãng 100%, giá cạnh tranh, hỗ trợ kỹ thuật 24/7 và giao hàng nhanh chóng trên toàn quốc. - 9. Tôi có thể lắp thêm tiếp điểm phụ ở phía dưới (Bottom mounting) không?
Model AX-3X/13 là loại lắp trên (Top mounting). Nếu cần lắp dưới, bạn cần tìm model tương ứng dành cho Bottom mounting của CHINT. - 10. Việc đấu nối bằng vít có đảm bảo không bị lỏng theo thời gian không?
Có, thiết kế terminal bắt vít của CHINT cực kỳ chắc chắn, chỉ cần đảm bảo siết đủ lực theo đúng quy chuẩn kỹ thuật.
