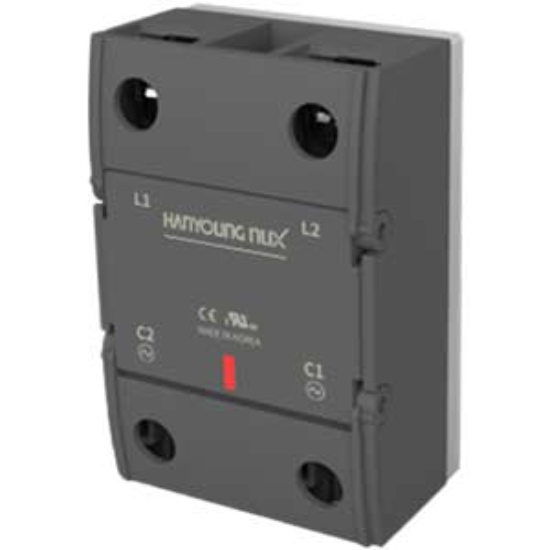

Relay Bán Dẫn Hanyoung Nux HSR-2A10HZN - 10A, 100-240VAC, Chống Nhiễu Zero-Cross

Thương hiệu: Hanyoung Nux (Hàn Quốc)
Dòng điện tải: 10A (1 pha)
Điện áp ngõ vào: 100 - 240VAC
Điện áp tải: 24 - 480VAC
Công nghệ chuyển mạch: Zero-cross (Giảm nhiễu điện từ)
Ứng dụng: Tối ưu cho thiết bị gia nhiệt công nghiệp

nhà chế tạo: Hanyoung Nux

SKU: HSR-2A10HZN

Tải xuống mẫu

Giá cũ: 246.078 ₫

Giá bán: 205.065 ₫

Số lượng:

Giới thiệu về Relay bán dẫn Hanyoung Nux HSR-2A10HZN

Relay bán dẫn Hanyoung Nux HSR-2A10HZN (hay còn gọi là SSR - Solid State Relay) là thiết bị đóng ngắt điện tử hiện đại, không sử dụng tiếp điểm cơ khí. Với khả năng chuyển mạch tốc độ cao, không gây tiếng ồn và tuổi thọ vượt trội, HSR-2A10HZN là lựa chọn hàng đầu cho các hệ thống điều khiển chính xác, đặc biệt là trong các ứng dụng gia nhiệt công nghiệp. Sản phẩm được nhập khẩu chính hãng, đảm bảo tiêu chuẩn CE, EN và RoHS.

Điểm nổi bật của HSR-2A10HZN

Độ bền cực cao: Do không có tiếp điểm cơ khí, sản phẩm loại bỏ hoàn toàn hiện tượng mòn tiếp điểm hay phóng điện hồ quang.
Công nghệ Zero-Cross: Tự động kích hoạt khi điện áp xoay chiều đi qua điểm 0, giúp giảm thiểu nhiễu điện từ (EMI) cho các thiết bị xung quanh.
Thời gian đáp ứng nhanh: Cho phép điều khiển bật/tắt với tần suất cao, lý tưởng cho các bộ điều khiển PID.
Thiết kế tối ưu: Kích thước nhỏ gọn, dễ dàng lắp đặt trên bề mặt phẳng hoặc thanh ray (kèm phụ kiện).

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	HSR-2A10HZN
Số pha của tải	1 pha
Điện áp điều khiển (Input)	100...240VAC
Điện áp tải (Output)	24...480VAC
Dòng điện tải định mức	10A
Đặc điểm chuyển mạch	Zero-cross (Điểm không)
Tản nhiệt tương thích	HSM-70 (Bán riêng)
Chỉ thị trạng thái	LED Indicator
Độ sụt áp tối đa khi ON	1.6V
Nhiệt độ vận hành	-30...90°C
Kích thước (RxCxS)	64mm x 42mm x 27.3mm
Tiêu chuẩn	CE, EN, RoHS

Lợi ích khi sử dụng HSR-2A10HZN cho hệ thống của bạn

Tiết kiệm chi phí bảo trì: Không cần thay thế tiếp điểm định kỳ như rơ le cơ truyền thống.
Vận hành êm ái: Loại bỏ hoàn toàn tiếng "tạch tạch" khi đóng ngắt, phù hợp cho môi trường yêu cầu yên tĩnh.
An toàn điện: Cách ly hoàn toàn giữa mạch điều khiển và mạch động lực, bảo vệ thiết bị điều khiển (PLC, PID).
Ổn định nhiệt độ: Nhờ tốc độ đóng ngắt nhanh, việc duy trì nhiệt độ chính xác cho lò sấy, máy ép nhựa trở nên dễ dàng hơn.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Xác định sơ đồ đấu nối. Kết nối ngõ vào (Input) với nguồn điều khiển 100-240VAC từ PLC hoặc bộ điều chỉnh nhiệt độ.
Bước 2: Kết nối ngõ ra (Output) nối tiếp với tải (điện trở nhiệt, thanh gia nhiệt) và nguồn điện tải 24-480VAC.
Bước 3: Quan trọng: Lắp đặt Relay lên tản nhiệt (ví dụ: HSM-70) và sử dụng keo tản nhiệt để đảm bảo thiết bị không bị quá nhiệt khi chạy tải cao.
Bước 4: Kiểm tra lại các điểm bắt vít để đảm bảo tiếp xúc tốt, tránh hiện tượng move gây cháy nổ.
Bước 5: Cấp nguồn và kiểm tra đèn LED trạng thái để xác nhận Relay hoạt động đúng.

Sản phẩm sử dụng chung

Để đảm bảo hiệu suất và tuổi thọ, HSR-2A10HZN nên được sử dụng kết hợp với:

Tản nhiệt HSM-70: Giúp giải nhiệt nhanh cho SSR khi hoạt động ở cường độ cao.
Bộ điều khiển nhiệt độ Hanyoung Nux (PID Controller): Để điều khiển chính xác chu kỳ đóng ngắt của Relay.
CB/Fuse: Bảo vệ ngắn mạch cho cả mạch điều khiển và mạch tải.

Ứng dụng thực tế

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

Máy ép nhựa, máy đúc khuôn: Điều khiển các vòng nhiệt gia nhiệt.
Lò sấy công nghiệp: Duy trì nhiệt độ ổn định cho thực phẩm, dược phẩm, linh kiện điện tử.
Hệ thống sưởi ấm: Điều khiển điện trở sưởi trong các tòa nhà hoặc phòng thí nghiệm.
Thiết bị đóng gói: Điều khiển thanh hàn nhiệt miệng túi.

Câu hỏi thường gặp (FAQ)

1. Relay bán dẫn SSR khác gì rơ le cơ thông thường?
SSR không có bộ phận chuyển động cơ khí, nên không gây tiếng ồn, không mòn tiếp điểm và tốc độ đóng ngắt nhanh hơn nhiều lần.

2. Tại sao tôi cần tản nhiệt khi dùng HSR-2A10HZN?
Khi hoạt động, SSR tạo ra nhiệt lượng. Nếu không có tản nhiệt, thiết bị sẽ quá nhiệt và tự ngắt hoặc bị hỏng hoàn toàn.

3. Zero-cross là gì và có tác dụng gì?
Đây là tính năng chỉ cho phép đóng mạch khi điện áp xoay chiều chạm mức 0V, giúp loại bỏ xung điện áp, giảm nhiễu cho các thiết bị điện tử nhạy cảm.

4. Tôi có thể dùng HSR-2A10HZN để điều khiển động cơ không?
SSR loại này được thiết kế tối ưu cho tải điện trở (gia nhiệt). Đối với tải cảm (động cơ), bạn cần chọn loại SSR chuyên dụng cho tải cảm để tránh hỏng hóc.

5. Điện áp ngõ vào 100-240VAC nghĩa là gì?
Nghĩa là bạn có thể dùng nguồn điện 110V hoặc 220V để kích hoạt relay mà không cần chuyển đổi.

6. Làm sao để biết Relay đang hoạt động?
Trên mặt thiết bị có tích hợp đèn LED chỉ thị. Khi LED sáng, nghĩa là Relay đang trong trạng thái ON (đóng mạch).

7. Dòng điện tải 10A có phải là tối đa tuyệt đối?
Đúng, nhưng để an toàn và bền bỉ, bạn nên sử dụng ở mức 60-80% định mức (khoảng 6-8A) hoặc lắp tản nhiệt thật tốt.

8. Sản phẩm này có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Hanyoung Nux và hỗ trợ kỹ thuật từ AUT VN.

9. HSR-2A10HZN có thể điều khiển tải 1 pha hay 3 pha?
Model này chỉ dành cho tải 1 pha.

10. Tôi có thể lắp đặt Relay này trong môi trường ẩm không?
Sản phẩm hoạt động tốt ở độ ẩm 45-85%, tuy nhiên bạn nên lắp trong tủ điện để bảo vệ thiết bị khỏi bụi bẩn và nước.
